GCK 低電圧引込み式開閉装置

Ceho は、GCK 低電圧引込み開閉装置のサプライヤーとして、当社の高品質の製品と競争力のある価格をお楽しみください。 GCKコントロールパネルはボルト接続を採用しています。完全なコントロール パネルには、ドア、配線ボード、バッフル プレート、支持フレーム、引き出し、バス バーなどのいくつかのコンポーネントが含まれています。基本フレームワークはFA28またはKB(Type C)の組み合わせです。すべての構造部品はタッピングねじで接続されており、必要に応じてドア、パネル、バッフル、支持フレーム、引き出しが組み立てられて完全な制御パネルになります。パネル本体と部品の取り付け穴のサイズはE=25mm以内で変化し、柔軟で取り付けが便利です。引出しユニット高さは1/2ユニット、200mm、300mm、400mm、500mm、600mmシリーズに分かれており、引出し高さはループ電流により決まり、仮想設置高さは1800mmとなります。

GCK制御盤の引き出し機能ユニットは、軽量構造で互換性の良い特殊なプッシュプル機構を採用しています。操作位置、テスト位置、隔離位置の機械的ロック状態を示します。操作ハンドルには南京錠の取り付けが可能です。フレームと内部の金属部品は亜鉛メッキされており、確実なアースを確保します。

動作条件

1. 周囲温度: -5 〜 +40 ;

2. 相対湿度: 日平均 95%、月平均 90%。

3. 屋内タイプ、標高 2000m。

4. 震度8度。

5. 可燃性および爆発性物質、腐食性化学物質、および頻繁な激しい振動がない場所。

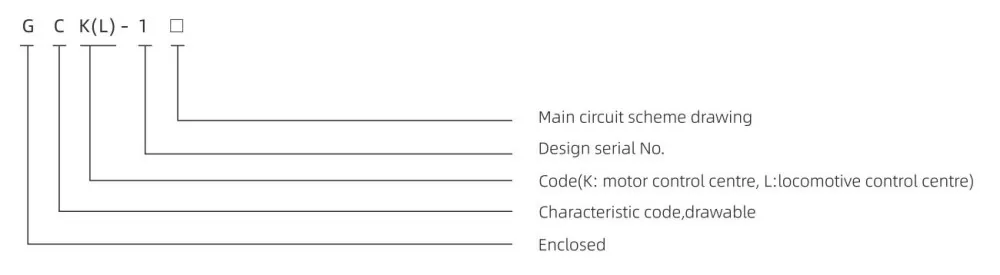

モデル

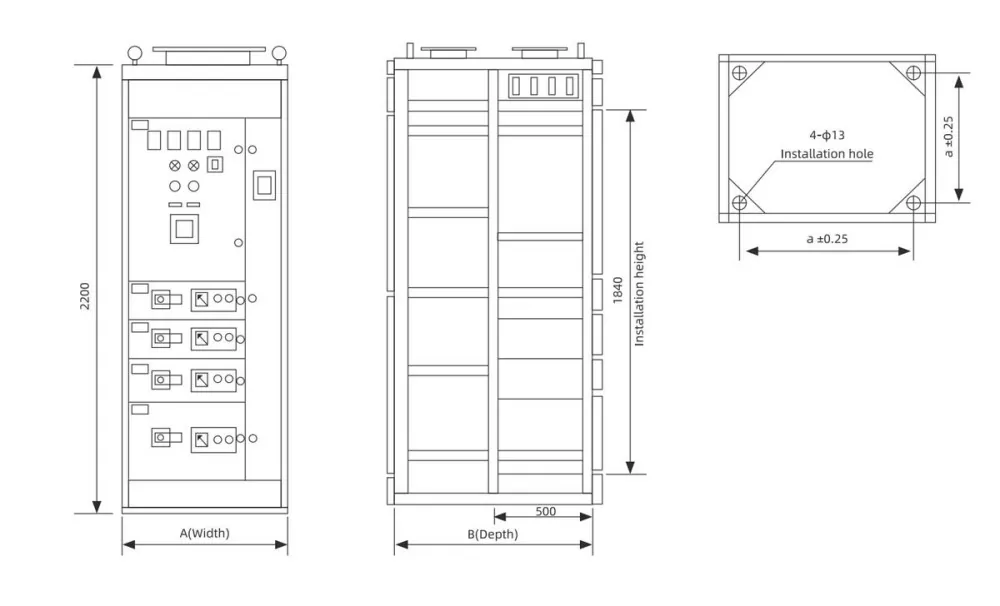

設置寸法
