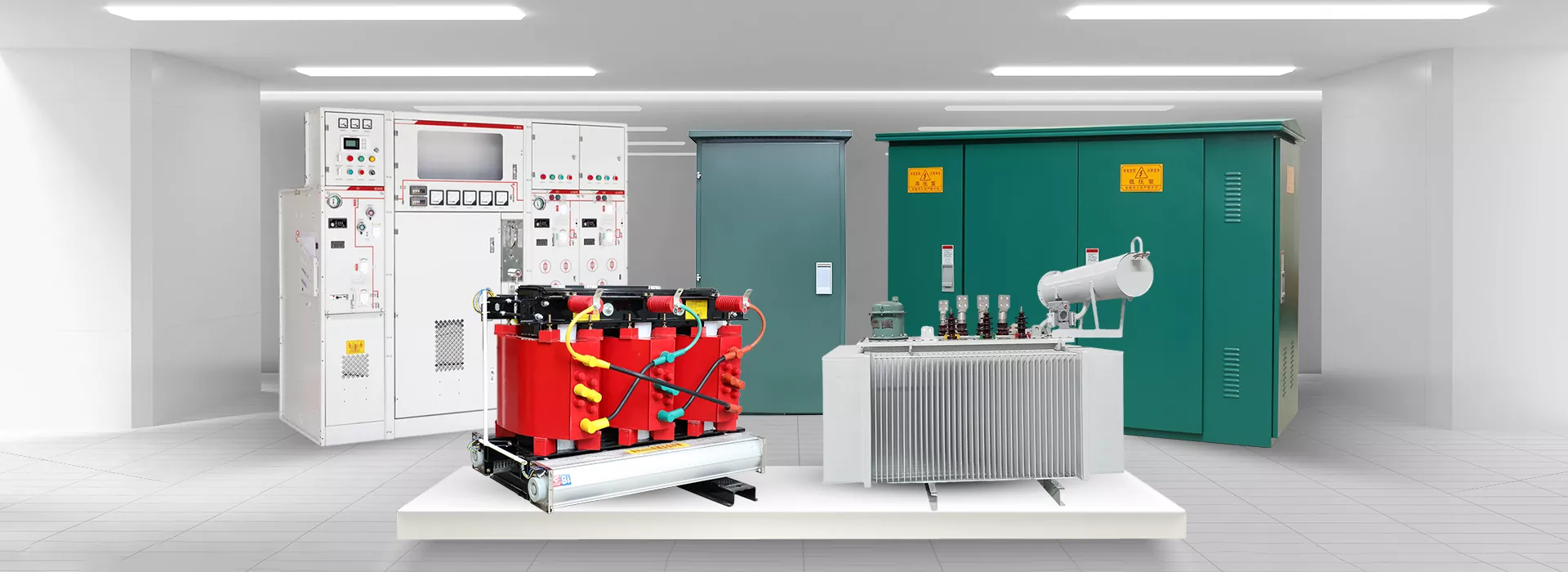

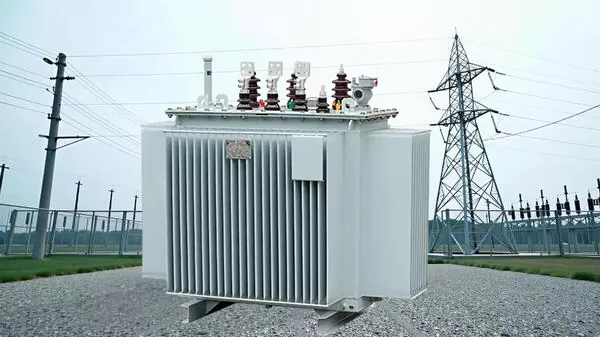

電源トランスは、Ceho メーカーの包括的な製品ポートフォリオの重要な部分であり、電力システムに信頼性の高い保護と効率的な伝送を提供します。高度な設計技術を駆使して製品を製造しており、油入変圧器と乾式変圧器の両方を提供しています。

乾式変圧器と油入変圧器：どちらを選択しますか?

Ceho は、お客様の特定のニーズに基づいてアドバイスを提供します。屋内で使用する場合、特に交通量の多いショッピング モール、高層住宅、学校など、防火性が最優先される環境で使用することをお勧めします。乾式変圧器。絶縁・冷却媒体に空気または樹脂を使用しているため、油漏れの心配がなく、メンテナンスが容易です。

ただし、屋外または産業用変電所で使用する場合は、油入変圧器優れた放熱性と過負荷容量を提供し、高定格電力アプリケーションにとってより経済的かつ効率的になります。

定期的なメンテナンス

当社は包括的なアフターサービスと技術サポートを提供し、製品のメンテナンスに関する提案も提供します。 Ceho 製品は設置と保守が比較的簡単で、最小限のチェックやコンポーネントの交換で済みます。必要な角度から定期的に点検するだけで十分です。

最も基本的で簡単な方法は目視検査です。オイル漏れ、腐食、ブリーザーのシリコンの色、ブッシュやガスケットの完全性は、多くの場合、視覚的に検出できます。日常の運用中にこれらの問題が発生した場合は、すぐに対処できます。その後、電気テストを実行できます。ご質問、または動作条件下でのメンテナンス計画の作成方法については、Ceho までお問い合わせください。

可能であれば、赤外線熱画像装置を使用して、ブッシング、ジョイント、タンク表面のホットスポットを特定する熱画像検査を実行することをお勧めします。当社の油入変圧器を購入した場合は、油分析によって内部故障を排除するために、絶縁耐力、水分含有量、溶存ガスの分析も必要です。

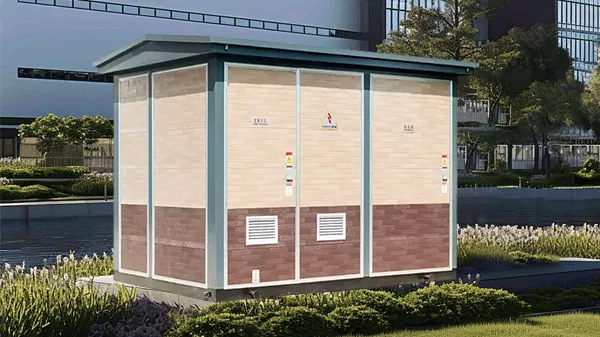

ボックス型変電所は、高圧開閉装置、配電変圧器、および変圧器を組み合わせたコンパクトな統合設計が特徴です。低圧開閉装置を単一ユニットに統合し、Ceho のスタンドアロン配電ソリューションを提供します。 11kVまたは33kVの中電圧電源からの電力を400V/230Vの低電圧出力に効率的に変換します。プレハブ設計により、現場での設置時間が最小限に抑えられ、迅速で便利なオプションとなります。

設置上の注意事項

ボックス型変電所の設置は迅速かつ簡単ですが、どこにでも設置できるわけではありません。選択した場所に変電所の総重量に耐えられる、単純で水平なコンクリート製の基礎または基礎があることを確認してください。クリアポジションの排水対策がなされているかを事前にご確認ください。もし油入変圧器使用する場合は下側オイルシールをセットしてください。

正式なインストールは実際には非常に便利です。ユニットは Ceho の工場で組み立て、配線、テストが行​​われています。設置場所は基礎の上に設置し、受電線に接続し、機能テストと検査を行うだけです。将来的に現状に満足できない場合は、増改築も可能です。最も簡単な方法は、低圧開閉装置レベルにフィーダ パネルを追加することです。ただし、容量のアップグレードや高圧開閉装置の改修の場合は、当社にお問い合わせいただき、より的を絞った改修計画を立てることをお勧めします。

コンポーネントの仕様

• MV 開閉装置コンパートメント:
  • タイプ: SF6 絶縁、真空遮断器 (VCB)、または空気絶縁開閉装置 (AIS)。
  • ブレーカー定格: 630A、1250A、2000A。
  • 保護: 過電流、地絡リレー、および計測用 CT/PT が統合されています。
  • 規格: IEC 62271-200、IEEE C37.20.2。
• 配電変圧器:
  • タイプ：油浸（ONAN）または乾式（キャスト樹脂 - SCB）。
  • 絶縁クラス：油種の場合：A種（105℃）。乾式の場合：F種（155℃）またはH種（180℃）。
  • ベクトル グループ: Dyn11、Yyn0、または指定どおり。
  • インピーダンス: 4%、6%、または顧客の仕様による。
  • 規格: IEC 60076、IEEE C57.12。
• LV 開閉装置コンパートメント:
  • メイン LV サーキットブレーカー: エアサーキットブレーカー (ACB) またはノーヒューズサーキットブレーカー (MCCB)。
  • 発信フィーダ: MCCB またはスイッチ ヒューズ ユニット (SFU)。
  • バスバー定格: 最大 4000A、銅または錫メッキ。
  • 計量: 多機能デジタル電力量計、変流器。
  • 規格: IEC 61439-1/-2、UL 891。
• エンクロージャと付属品:
  • 材質：溶融亜鉛メッキ鋼板（厚さ2mm以上）
  • 仕上げ: エポキシプライマーおよびポリエステル粉体塗装 (RAL カラーオプション)。
  • 換気：サーモスタット、ルーバー、防虫網による強制ファン冷却。
  • 照明: ドア作動スイッチ付き内部 LED 照明。
  • 接地: 完全な内部アースバスバーが外部アースピットに接続されています。

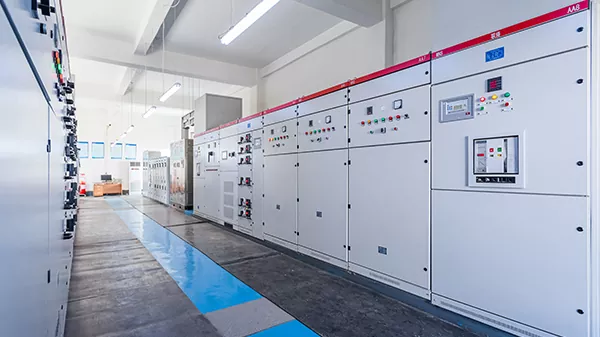

Ceho は、電気機器の制御、保護、絶縁に使用されるデバイスである開閉装置を含む、電力システム向けの製品ソリューションを幅広く提供する中国のサプライヤーです。この装置により、発電所からエンドユーザーまで安全・確実に電気を届けることができます。私たちは常に時代の変化と発展に歩調を合わせ、製品の研究開発を革新し、高度な監視とスマートグリッド機能により業務効率を向上させます。

製品タイプ

主に製品をご提供させていただきます。低圧開閉装置そして高圧開閉装置、さらに、電圧クラスで分割すると、市場には中圧開閉装置も表示されます。

低電圧は、定格電圧 1000V 未満の電力システムで使用され、日常生活、家庭用、商業用、および一部の小規模産業用アプリケーションを除き、低電圧回路を保護するのに非常に適した選択肢です。

高電圧は定格電圧が36kVを超える電力システムに使用されており、大規模送電および高電圧配電にはこの製品を選択する必要があります。そうでないと、高電圧電力システムの安全性と安定性を維持する方法がありません。

主な機能

スイッチング機器の中核機能は、スイッチング、保護、絶縁という一言で要約できます。

切り替え機能は理解しやすいです。スイッチング装置は回路を切断したり接続したりすることができます。通常動作時の電源制御や、メンテナンスや修理などで電源を停止する必要がある場合に電源を切断するためによく使用されます。

保護に関しては、主な機能は過負荷と短絡保護です。設定された電流または電圧のしきい値に基づいて、過負荷が発生した場合、機器は自動的に回路を切断します。そうしないと、電気機器が焼損し、さらに深刻な場合には火災を引き起こす可能性があります。

絶縁機能によりメンテナンスや修理時に回路を電源から完全に絶縁し、作業者を守ります。

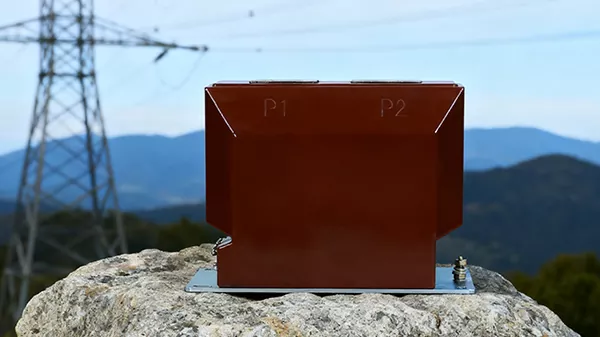

当社の計器用変圧器や、電気機器の完全なセットを構成できるその他の製品を購入するには、Ceho にお問い合わせください。この特殊なデバイスは、高電圧と大電流を標準化された低レベルに低減し、高電力の一次回路と低電圧の二次回路の間に必要な絶縁を提供し、また正確で効率的なデバイスでもあります。

メインタイプ

変流器そして変圧器、これら 2 つが主なタイプですが、より特別なカテゴリがあり、Ceho は体系化することもできます。複合計器用変圧器.

変流器は、高い一次電流を標準の二次電流に低減するために使用されます。その一次巻線は、測定される電流の導体と直列に接続されます。二次巻線の出力は電流計、電力計、電力量計、保護リレーに接続されています。

変圧器は、高いシステム電圧を標準の二次電圧に下げるために使用され、一次巻線が相線と中性線の間、または 2 つの相の間に並列に接続されます。二次出力は、電圧計、電力計、周波数計、同期装置、保護リレーに使用されます。

両者を統合するという組み合わせも非常に分かりやすいです。

計器用変圧器の定格負荷を選択する際にはどのような要素を考慮する必要がありますか?

負荷ペアの選択は、公称精度を維持するために重要です。総接続負荷には、すべての接続ワイヤ、端子、および接続機器のインピーダンスが含まれるため、選択する際には、計器用変圧器の定格負荷が、計算された総接続負荷以上であることを確認してください。ご自身で確認できない場合は、関連情報を添えて Ceho にご連絡ください。お客様に最適な接続負荷を見つけ出します。

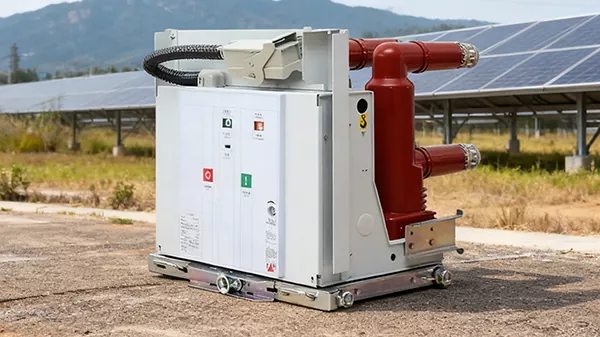

接触セホ通常のコンポーネントではなく、電力インフラの基礎となる当社の高電圧電気コンポーネントを購入してください。安全性、耐用年数、動作継続性のために適切なコンポーネントを選択すると同時に、品質も非常に重要な要素であるため、当社はワンストップソリューションを提供します。

定格電圧と耐電圧の違いは何ですか?

のために高電圧電気部品、定格電圧は、通常の動作条件下で耐えることができる最大システム電圧であり、コンポーネントの連続動作制限に関連します。耐電圧は絶縁体に印加される高い試験電圧であり、持続時間は比較的短く、絶縁体は過渡電圧やサージ電圧下で安定性を維持するために破壊することなくそれに耐えることができる必要があります。

主要な選択基準

システム電圧: コンポーネントが設計された最大システム電圧。

絶縁耐力：電源周波数（50/60Hz）および雷インパルス（1.2/50μs）の耐電圧を確認します。

定格電流: 連続通電容量、周囲温度、および潜在的な過負荷を考慮する必要があります。

短絡性能: 指定された持続時間内の最大故障電流によって生成される熱応力および機械的応力に耐えます。

環境条件: 屋外コンポーネントの場合は、汚染レベル (IEC 60815)、高度、周囲温度範囲、地震活動、および紫外線暴露を考慮してください。

部分放電: ブッシングや端子、その他の主要コンポーネントでは、部分放電レベルが低いことが長期的な絶縁完全性の重要な指標となります。

材質と耐久性: 磁器、複合ポリマー、さまざまな利点があります。

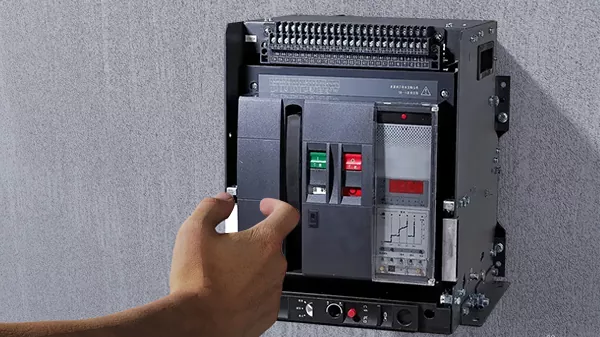

低電圧回路ブレーカーは電気保護にとって重要であり、日常生活でも産業でも、過負荷、短絡、または障害状態が発生した場合に回路を自動的に遮断します。セホは、業界での経験豊富な専門メーカーおよびサプライヤーです。この機器に関する特定の情報、カスタマイズされたターゲット構成については、お問い合わせください。

付属品とオプション機能

補助接点: サーキットブレーカーのステータスを遠隔から示すために使用されます。

アラーム接点: 過負荷または短絡によって引き起こされるトリップ状態を示します。

不足電圧リリース: 線間電圧が設定されたしきい値を下回ると自動的にトリップする回路ブレーカー。

シャントトリップ: 外部信号による回路ブレーカーのリモートトリップを可能にします。

モーターオペレーター：サーキットブレーカーのリモートオン/オフ操作。

ロック装置: 安全なロック/タグ付け手順のための南京錠が装備されています。

端子カバー：充電部への誤った接触を防ぎます。

通信スイート: ビル管理システムと監視およびデータ収集システムへの統合用。

メンテナンスとテスト

のメンテナンス低圧サーキットブレーカー、特定のサイクルは、動作環境と動作周波数に応じて判断する必要があります。安定していて清潔で使用頻度が低い場合は、1 ～ 2 年ごとに目視検査と機械的テストを実施します。ただし、過酷な産業環境や非常に重要な用途で使用している場合は、熱画像検査を毎年実行してホットスポットをチェックし、包括的な電気テストを 3 ～ 5 年ごとに実行することをお勧めします。

セホでは、絶縁抵抗チェック、接触抵抗測定、注入テストを推奨しています。特定の問題が見つかった場合、または交換してアップグレードする必要があると思われる場合は、当社に連絡してテクニカル サポートを受けることができます。

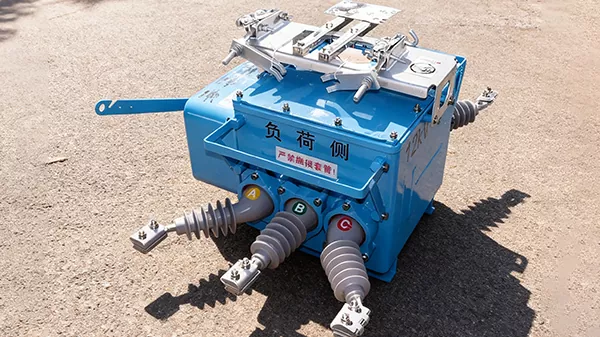

産業用配電および制御の分野では、高電圧スイッチは非常に重要です。極端な条件でも完璧に機能する製品をお探しの場合は、すぐに Ceho にお問い合わせください。

高電圧スイッチとサーキットブレーカーの基本的な違いは何ですか?

高電圧スイッチ高圧サーキットブレーカーは、機能と用途のシナリオが異なります。最も根本的な違いは何かというと、主に機能的な違いであり、機能によって用途が決まります。

高電圧スイッチは、通常の回路の接続と切断、故障なく動作するために使用され、機器のメンテナンスや負荷の開閉によく使用されます。高電圧サーキットブレーカーの保護機能により、短絡や過負荷などの障害状況での使用により適しています。

高電圧スイッチを選択するときは何に注意する必要がありますか?

不適切な製品を選択する心配はありません。セホに連絡する、最初に一般的な方向性を検討したい場合は、これらの点に注意する必要があります。1つ目は定格電圧と電流です。要するに、電源システムに準拠していないものを選択することはできません。2つ目は、そのスイッチング容量が負荷電流と潜在的な短絡電流に耐えることができる必要があります。

その他のいくつかの角度は、主に高電圧スイッチを使用する環境に依存し、温度、湿度、腐食性を考慮する必要があり、環境と組み合わせて、よりターゲットを絞った安全保護機能があるかどうかを判断する必要があります。また、動作周波数がより頻繁である場合は、一般的な目的とは異なる適切なものを選択する必要もあります。

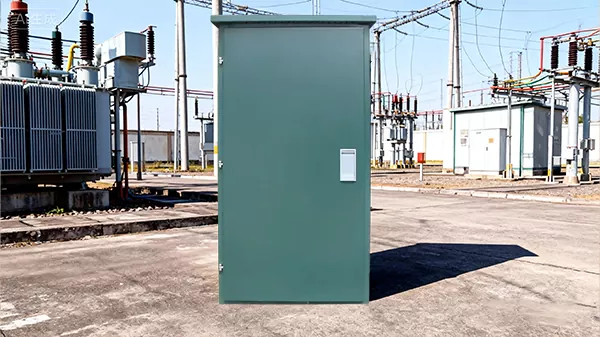

Ceho を選択してくださいケーブル分岐ボックス複雑な電力、データ、通信インフラストラクチャでケーブルを効率的かつ安全に管理できるようにします。これらの製品は、体系的な配線を維持しながら、環境上の危険、機械的ストレス、不正アクセスから接続を効果的に保護し、信頼性、安全性、メンテナンスの容易さを向上させます。

ケーブル分岐ボックスを試運転する前の重要な安全性チェックは何ですか?

ことを確認します。ブランチボックス完全に通電されずにロックされます。

↓

すべてのケーブル接続は正しいトルク仕様で締め付けられているか、そうでない場合は調整されています。そうしないと、過熱が発生する可能性があります。

↓

各分岐に、システム設計に従って正しいヒューズまたはブレーカー定格が取り付けられていることを確認してください。

↓

IP 保護を維持するには、未使用のケーブル エントリ ポイントをすべてプラグで適切に密閉する必要があります。これを確認してください。

↓

エンクロージャとバスバーは適切に接地されていますか?

↓

規制に従って、完全な絶縁抵抗および導通テストを実施します。

環境および設置上の特徴

Ceho は開閉装置、変圧器、変電所、その他の電気機器を提供できます。ケーブルも電気システムにとって重要であり、これらも当社のワンストップ製品ソリューションの一部です。当社は業界標準、先進技術、および長寿命を厳格に遵守しています。

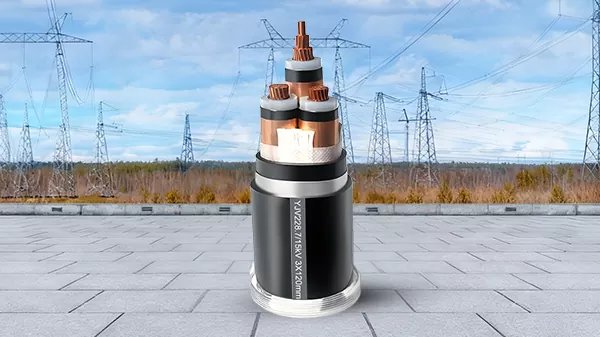

どのようなタイプのケーブルを提供していますか?

Ceho は、低、中、高電圧のケーブルを提供しています。

低圧ケーブル設計は単純で、電圧範囲は0.6/1kV以下ですが、設計は単純ですが、耐摩耗性、耐食性、難燃性の機能が必要です。

の電圧範囲中電圧ケーブルが 1kV ～ 35kV の場合、絶縁性と耐電圧性がより優れ、外部保護の要件がより高くなります。多層断熱設計を採用します。

の電圧範囲高圧ケーブル35kVを超える、35kVと220kVの間。長距離送電にはこれを選択する必要があります。このタイプの製品の設計は、高い絶縁性能とより多くのテスト済みの耐電圧性を備えており、前の2つの製品よりも責任があります。

適用範囲

これも電力ケーブルの電圧の種類に応じて区別する必要があり、一般的な使用では間違いなく問題が発生します。Cehoの低電圧ケーブルは、家庭、工業用建物、ショッピングモール、オフィスビルなどの場所でさまざまな端末機器や施設に電力を伝送するために使用できます。

中電圧ケーブルはさまざまな電力機器を接続でき、都市配電網、産業施設、変電所間の送電用途でよく見られます。

前述の高圧ケーブルや超高圧送電線、長距離送電などにはこのようなケーブルを使用する必要があります。
