GW9 屋外用高電圧絶縁スイッチ

Ceho は、GW9 屋外高電圧絶縁スイッチの供給を専門とするメーカーおよびサプライヤーです。 GW9 シリーズ スイッチは、三相 AC 50Hz 定格電圧 0kV/15kV/20kV の屋外高電圧電気機器に適しています。これらは、無負荷移送中の高電圧送電線の電気絶縁、高電圧バスバーのメンテナンス、回路ブレーカー、その他の電気機器、および通電中の高電圧線の電気絶縁に使用されます。当社の製品は、小型コンデンサ回路と誘導電流絶縁回路に分けられます。銅・アルミニウムの付属品、ステンレス鋼製密閉ハウジング、溶融亜鉛メッキベースを採用したシンプルかつ合理的な構造で、耐圧性、耐食性に優れ、信頼性の高い性能を発揮します。軽量で設置が簡単で、定期的な清掃やメンテナンスが不要なため、都市部や農村部の 10 ～ 20kV 配電線のさまざまなセクションや分岐だけでなく、断線箇所が明確に見えるメンテナンスセクションにも適しています。安価な GW9 屋外高電圧絶縁スイッチは、便利な屋外高電圧電気機器です。

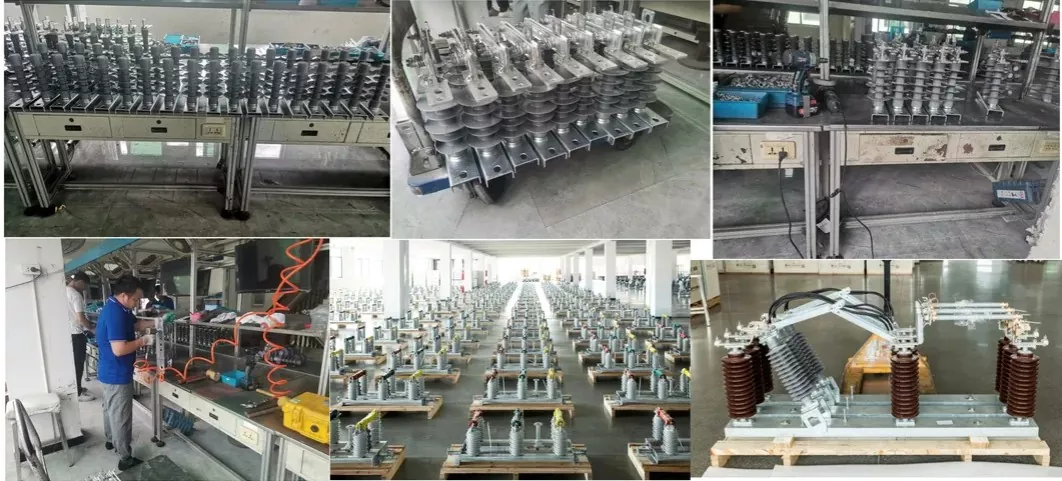

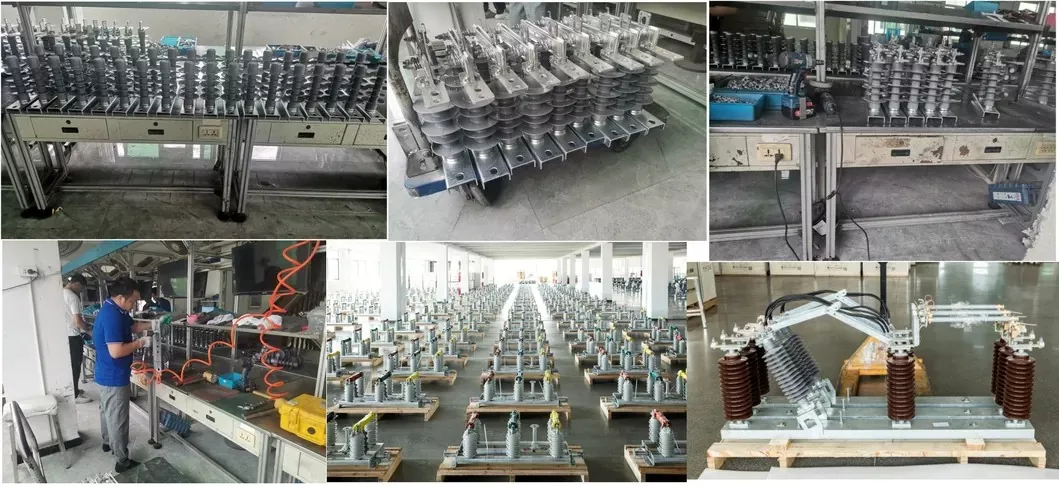

私たちの工場

(H)GW9-12 シリーズ屋外高電圧交流単相断路器/絶縁開閉器 (以下、「断路器/絶縁開閉器」という) は、電圧および無負荷の 10kV 線路を開閉するため、およびオーバーホールされた高電圧バス、サーキットブレーカー、およびその他の電気機器を通電中の高電圧線から電気的に絶縁するために使用されます。

断路器/絶縁スイッチは、GB/T 1985-2014 電圧および電流絶縁スイッチおよび接地スイッチ、DL/T 486-2010 高電圧交流絶縁スイッチおよび接地スイッチの技術基準に準拠しています。

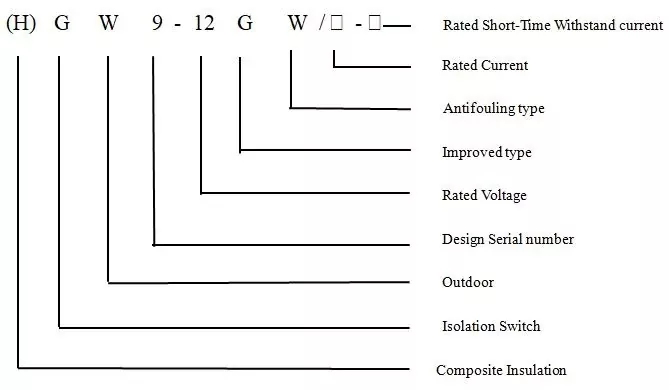

モデルと意味

使用環境条件

1. 標高: 1000メートルを超えないこと。標高が 1000 メートルを超える場合は、それに応じて定格断熱レベルを調整する必要があります。

2. 周囲温度: 上限 +45℃、下限 -40℃、最も暑い月の平均気温 30℃、日最大温度差 25K。

3.日射強度（屋外）：0.1W/cm2

4.風速/風圧(屋外):0.5m/s/700Pa

5.汚染度：クラスE

6. アイシングの厚さ：20mm以下

7. 湿度: 日平均相対湿度 95% 以下、月平均相対湿度 80% 以下

8. 耐震性能：水平加速度0.3m/2、鉛直加速度0.15m/s²

9. 安全率: 正弦共振三周期波、安全率は 1.67 より大きい。

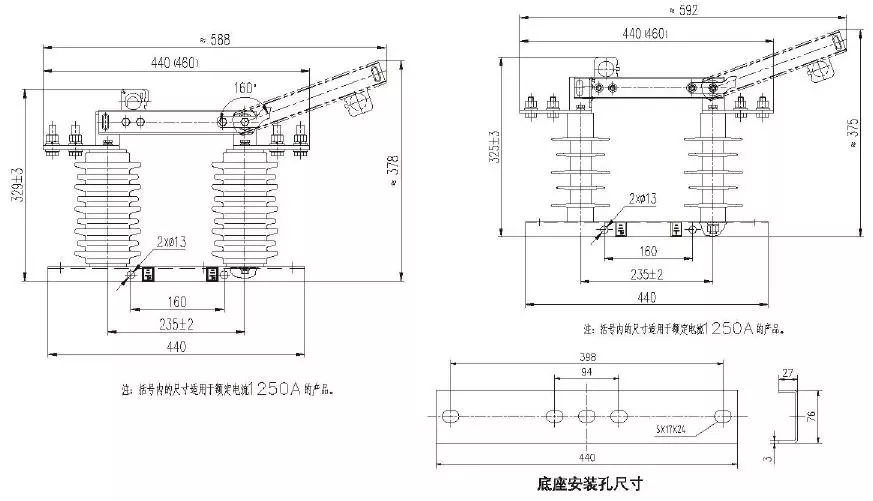

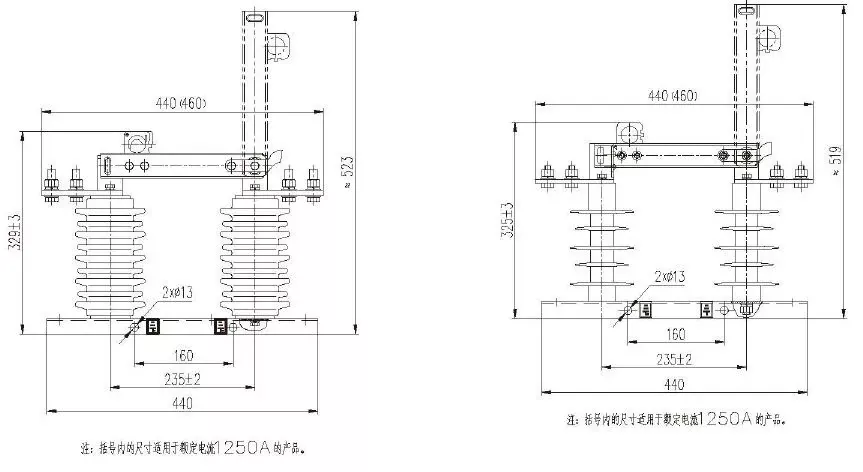

外形と設置寸法

技術データ

主な利点

1. 製品構造と耐食性が大幅に向上しました。導電プレートを閉じるとセルフロック機能があります。開くには、ロックフックを引くだけで自動的にロックが解除されます。ベースには導電性スプリングとスプリングカバーが装備されています。セルフロック装置には、ロック プレート、ロック フック、およびロック フック スプリングが含まれます。標準部品はすべて光沢仕上げで耐食性に優れた非磁性ステンレスSUS304を採用しています。

2. 導電性プレートにはストップロックがありません。最大回転開口角度は 160 度以上で、導電性プレートのベースにはステンレス鋼のクリップがありません。コンタクトのクランプ力を維持するために、不動態化、リベット留め、および高弾性の取り付けプロセスが使用されます。

3. GW9屋外高電圧絶縁スイッチの主回路部品はT2赤銅を使用しています。固定接点と端子を一体成型しており、従来の固定接点と端子の溶着による接触問題を完全に解決しました。

4. 主回路のすべての導体部品には厚さ20mm以上の銀メッキが施され、密閉酸化防止処理が施されています。表面メッキは光沢があり耐久性があり、強い耐酸化性、優れた導電性、回路抵抗80mmΩを備えています。

5. 配線端子は硬質銅合金製、外面銀メッキの2穴構造を採用しています。

6. 本スイッチは外部圧接バネを採用しており、導電性接点が「固定アーク」構造で接触しているため、圧力の均一性が高く、セルフクリーニング機能が備わっています。長期間にわたって一定の接触圧力を維持し、長距離運転でも製品の安全性と信頼性を確保します。

7. 絶縁体は高強度セラミックまたはシリコーンゴム複合材料でできており、沿面距離が長く設計されており、クラス E の汚染防止要件を満たし、優れた汚染防止能力と長距離動作特性を備えています。

8. GW9 屋外高電圧絶縁スイッチの可動部分から地面までの最小距離は 200mm を超え、休憩間の距離は 230mm を超えており、高地エリアに適しています。
