GW4 屋外用高電圧絶縁スイッチ

Ceho は GW4 屋外高電圧絶縁スイッチの専門メーカーであり、最高のアフターサービスとタイムリーな納期を提供します。この製品は、50 Hz 三相 AC システムで最も一般的に使用される「無負荷切断」デバイスです。定格電圧範囲は 12 kV ～ 145 kV、定格電流範囲は 200 A ～ 3150 A です。単極または 3 極のリンクモードで動作でき、主に変電所、送電線、新エネルギー発電所の保守絶縁および開閉操作に使用されます。

お問い合わせを送信

製品説明

Ceho GW4 屋外高電圧絶縁スイッチは工場から安心してご購入いただけます。ベース、絶縁支持体、導電性部品、操作機構から構成されます。各ポールには 2 つのサポートがあり、各サポートの上端には導電性ブレードが取り付けられています。ブレードの接点は 2 つのサポートの間にあります。ベアリングスリーブはサポートの下端に取り付けられています。作動機構によりブレードが水平方向に90°回転し、スイッチを開閉します。

構造的特徴

●複柱水平回転形：1極あたり2本のポストがいしで、接触刃が中央で水平に90°回転して開閉が完了し、破断が目立ち、「5つの保護」の要件を満たします。

●全シリーズに接地スイッチが装備可能：片接地、二重接地、接地なしが選択でき、接地スイッチとメインスイッチが連動します。

●フレキシブルな操作機構：GW4屋外高圧絶縁開閉器標準構成CS11（手動）またはCS17（接地付タイプ）、遠隔操作用CJ6電気機構オプション。

●高耐食性：導電部は銀・錫メッキ、鋼部は溶融亜鉛メッキまたはステンレス鋼、ベースはアルミニウム合金または溶融亜鉛メッキ鋼板で、沿岸部や汚染の激しい地域に適しています。

●モジュラー設計：3極はコネクティングロッドで連結されており、位相調整は現場で素早く行え、設置角度は0～30°まで調整可能です。

なぜ私たちを選ぶのですか?

◆ 屋外用高圧絶縁スイッチ GW4 は、二重柱開閉・接点開閉構造を採用しており、自動接点洗浄機能と接触信頼性の向上を実現しています。

◆コンタクトフィンガーには高強度、高導電性、高弾性を兼ね備えた新素材を採用。コンタクトフィンガ自体の弾性力によりコンタクトをクランプするため、ばねの腐食や熱焼きなましによるコンタクトクランプ力の低下を回避し、接触抵抗の増加とコンタクト発熱の悪化という悪循環を防ぎます。

◆スイッチ回転部はメンテナンスフリー設計です。回転ベースは密閉構造を採用し、水蒸気、塵埃、有害ガスの侵入を防ぎます。これにより、軸受や二硫化モリブデンリチウム系グリースが常に良好な環境で動作し、錆び、グリース損失、乾燥が防止され、屋外用高圧絶縁開閉器 GW4 の長期使用による操作トルクの増加が防止されます。無給油自己潤滑軸受構造に合わせ、ステンレスピンを採用。スチールコンポーネントは溶融亜鉛メッキされており、柔軟性、軽量、信頼性が高く、錆びないことが保証されています。

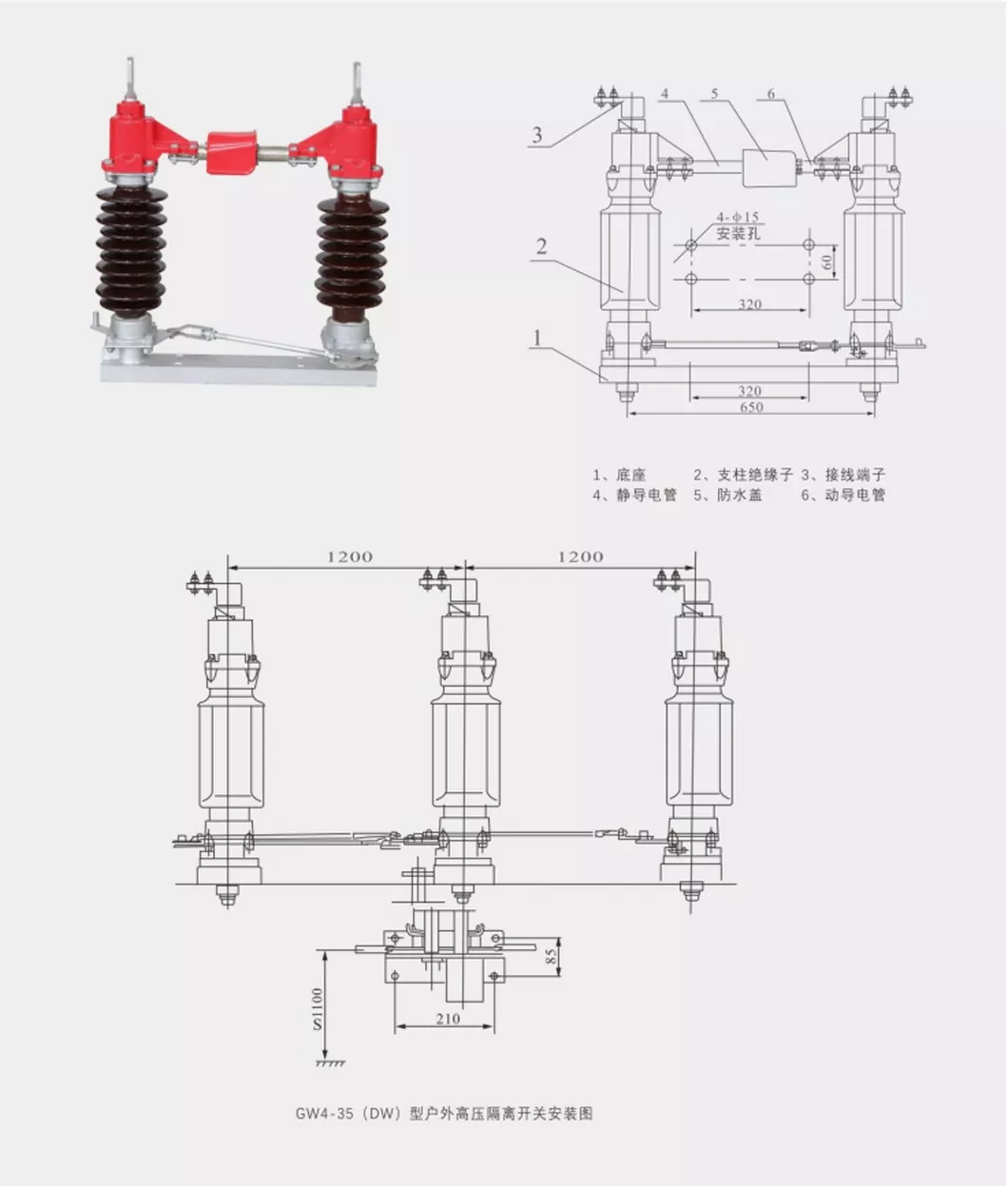

形状と取付寸法

主な技術パラメータ

プロジェクト			ユニット		データ
定格電圧			kV	40.5	72.5	126
定格絶縁レベル	1分間の電源周波数耐電圧 (実効値)	へ地面	kV	95	140	230
		破壊	kV	115	160	245
	稲妻インパルス耐電圧（ピーク）	へ地面	kV	185	325	550
		骨折	kV	215	375	630
定格周波数			Hz	50
定格電流			A	4006301000	125016002000	31504000
定格短期耐久電流			kA	2020315	31.54040	5050
定格ピーク耐電流			kA	405063	80100100	125125
定格短絡時間メインナイフ/グランドナイフ			S	4/2
定格端子：メオハニオアルロード			N	750	1000
			N	500	750
			N	750	1000
沿面距離			mm	1025-1250	1800-2250	3150-3900
機械的寿命			回	2000
マンパワー取り扱い組織	接地なし			CS11(F)
	シングルグランド			CS8-6D(F)
	シングルグランド			メインナイフ CS14G(F):グランドナイフ CS11(F)
	制御ループ電圧		V	AC220、DC110、DC220
モーターオペレーティング機構	モデル			CJ6
	モーター電圧		V	AC380
	制御ループ電圧		V	AC220、AC380、DC220
	開店時間と閉店時間		s	6±1
製品重さ	接地されていない		kg	360	500	700
	シングルグランド		kg	410	600	800
	ダブルグランド		kg	460	700	900
