FZW32 屋外用高電圧真空ロードスイッチ

Ceho は、FZW32 屋外高電圧真空負荷スイッチの供給を専門とするメーカーおよびサプライヤーです。このスイッチは、真空アーク消弧と絶縁破壊を統合した、12 ～ 40.5 kV、三相 50 Hz 柱上/地上設置型開閉装置です。負荷がかかった状態でも動作することができ、ラインメンテナンスのための目に見える隔離ポイントとしても機能します。

お問い合わせを送信

製品説明

専門メーカーとして、Ceho FZW32 屋外高電圧真空負荷スイッチを心からお勧めします。この負荷スイッチには、絶縁ブレード、真空遮断器、操作機構の 3 つの主要コンポーネントがあります。これらのコンポーネントの中で、その機能の核心は、真空環境でアークを迅速かつ効果的に消弧できる真空遮断器原理の応用です。このスイッチは、頻繁な交換やメンテナンスを行わずに長期間使用できるように設計されています。また、そのコンパクトなサイズはスペースを節約し、さまざまな設置シナリオに適しています。爆発はありません。リスクと汚染ゼロのため、配電アプリケーションにとって環境的に安全な選択肢となります。

主要分野における多用途用途

FZW32 屋外高電圧真空ロードスイッチは、幅広い産業の配電システムに適切な真空ロードスイッチと組み合わせて使用できます。電力産業では、送電網の安定性に重要な 12 kV ～ 45.5 kV の電圧範囲での効率的な送配電が可能になります。冶金産業では、重機の高電力要件と頻繁なスイッチング要件を満たすことができます。特に鉱山業界では、爆発の可能性がある過酷な環境での安全で安定したパフォーマンスが求められており、この製品はこれに応えています。化学業界では、複雑な化学プロセスや腐食性環境で回路を制御および保護しています。業界に関係なく、負荷分散と回路絶縁が一般的であるため、頻繁な操作が必要な場所での使用にこの製品を推奨します。

環境条件

当社の屋外用高電圧真空負荷スイッチ FZW32 は、適用業種のご相談に加え、さまざまな環境でご使用いただけます。海抜 2000 メートルまでの地域でも安定して動作し、山間部や高地の工業用地への設置も心配する必要はありません。周囲温度範囲は-30℃から+40℃で、日中の温度差は32Kを超えず、寒さや暑さへの適応性が優れています。さらに、風速34m/sに相当する最大700Paの風圧に耐えることができます。風の強い場所で使用する必要がある場合でも、あまり心配する必要はありません。関連規格 (GB5585) によれば、この製品は大気汚染レベル IV に耐えることができ、中程度の汚染環境に対応するのと同等です。さらに、最大8度の震度と最大10mmの氷の厚さの断熱に耐えることができます。

製品主要構成図

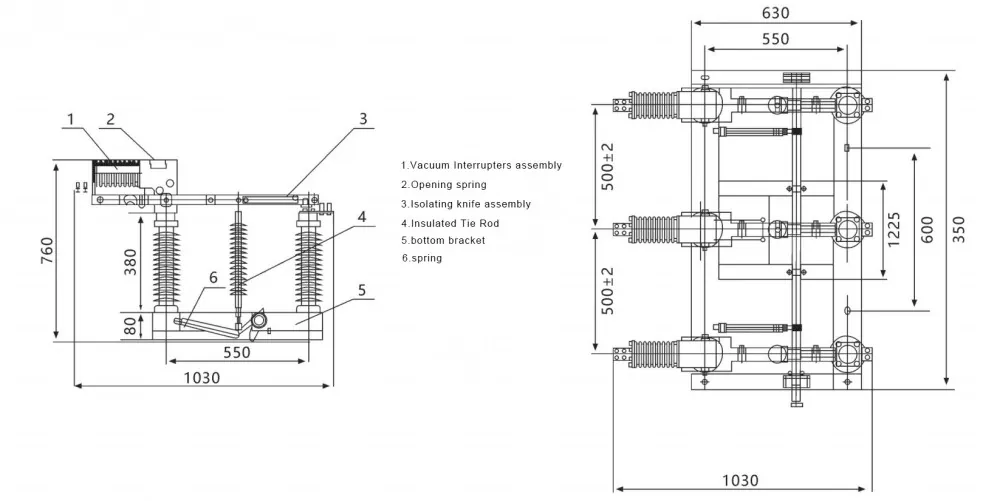

12kV

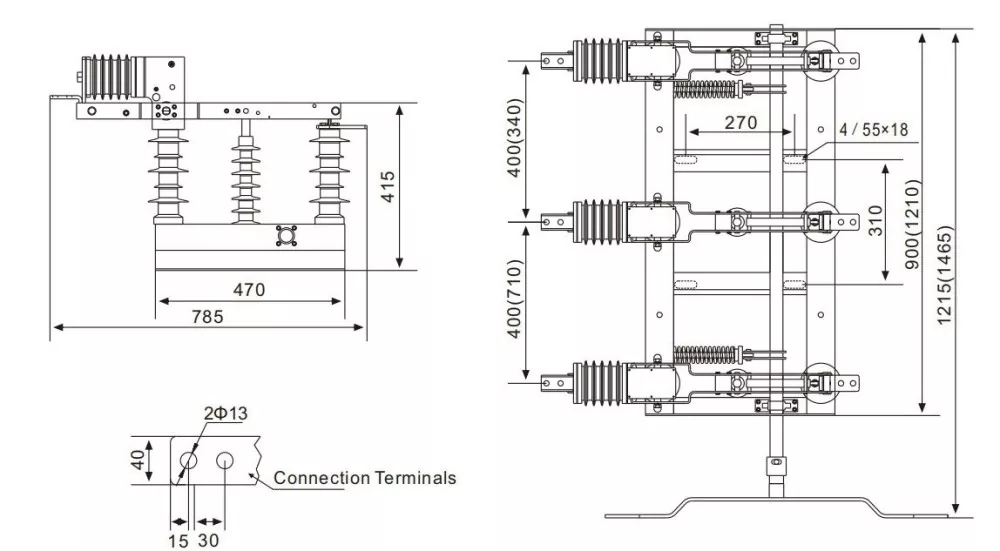

24kV

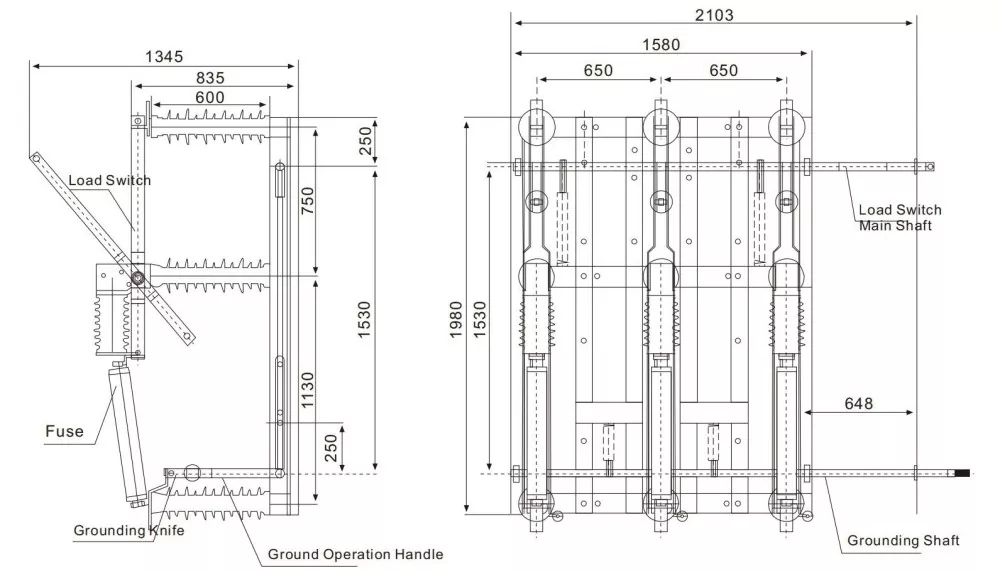

40.5kV

技術仕様

いいえ。	アイテム	ユニット	データ
1	定格電圧	KV	12	24	40.5
2	定格周波数	Hz	50	50	50
3	定格電流	A	630	1250	1250
4	定格有効負荷遮断電流	A	630	1250	1250
5	定格ループ遮断電流	A	630	1250	1250
6	5% 定格有効負荷遮断電流	A	31.5	62.5	62.5
7	定格ケーブル充電遮断電流	A	10	10	25
8	定格無負荷変圧器遮断容量	KVA	1600	1600	1600
9	コンデンサバンクの定格遮断電流	A	100	100	100
10	1分間電源周波数耐電圧：真空破壊、相間、対地間/絶縁破壊	KV	42/48	52/65	68/95/110
11	雷インパルス耐電圧: 相間、相間、絶縁ブレーク	KV	78/85	125/145	185/215
12	定格短時間耐電流（熱安定性）	か	20	20	25
13	定格短絡時間	s	4	4	4
14	定格ピーク耐電流 (動的安定性)	か	50	50	63
15	定格短絡開閉電流	か	50	50	63
16	機械的寿命	回	10000	10000	10000
