計器用変圧器とは何ですか?

この詳細な記事では、計器用変圧器つまり、それがどのように機能するか、電気システムにおいてそれが重要である理由、他の計器用変圧器との比較、選び方、よくある質問など、すべてが権威ある定義と業界標準に裏付けられています。電流計器用変圧器、一般的に呼ばれます変流器（CT）は、電流を機器やリレーのより安全な標準値に調整することで、高電圧電気回路の正確な電流測定、保護、制御を可能にします。

目次

1. 計器用変圧器とは何ですか?
2. 変流器はどのように機能しますか?
3. 計器用変圧器を使用する理由
4. 計器用変圧器にはどのような種類がありますか?
5. 適切な計器用変圧器を選択するにはどうすればよいですか?
6. 一般的なアプリケーションとは何ですか?
7. よくある質問 (FAQ)

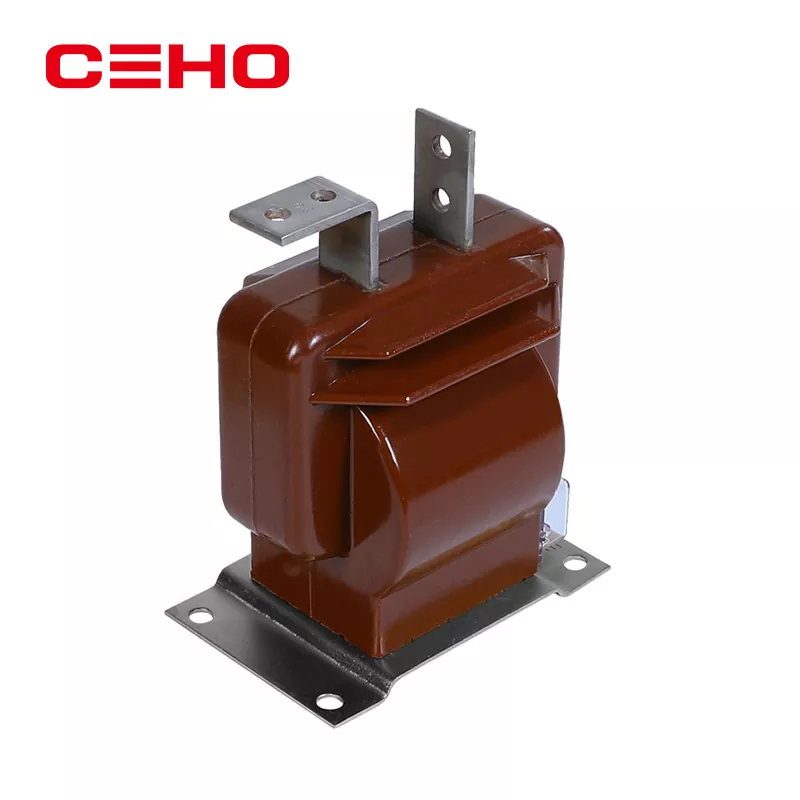

計器用変圧器とは何ですか?

A 計器用変圧器(としても知られています)変流器または CT) は特定のタイプの計器用変圧器電力システムからの非常に高い交流 (AC) を、メーター、保護リレー、および制御装置に安全に接続できる比例した低電流に調整するように設計されています。

CT の決定的な役割は、大電流と高電圧のために直接測定が危険または非実用的である回路で、安全で正確な電流検出を可能にすることです。

変流器はどのように機能しますか?

変流器の動作原理は磁気誘導に基づいており、交流が一次導体を流れると磁界が発生します。この磁束により、電磁誘導により CT の 2 次巻線に比例した電流が誘導されます。

• 一次巻線:通常は 1 回のターン (多くの場合、導体自体)。
• 二次巻線:細いワイヤーを何回も巻いて電流を減らします。
• 磁気コア:磁束を効率よく導く高透過性素材。

その結果、一次電流の固定比率である二次電流が生成され（たとえば、一次電流が 1000 A の場合、1000:5 CT は 5 A を出力します）、測定デバイスが安全かつ高精度で動作できるようになります。

計器用変圧器を使用する理由

変流器は、いくつかの理由から現代の電気システムに不可欠です。

1. 安全性：デバイスと人員を危険な高電圧一次回路から隔離します。
2. 正確さ：これらは、正確な計測と負荷監視のための標準化された電流レベルを提供します。
3. 保護機能:これらはリレーや保護と連携して故障を検出し、回路ブレーカーをトリガーします。

CT がなければ、従来の機器を使用して大電流ネットワークを測定または保護することは、危険または不正確、またはその両方になります。

計器用変圧器にはどのような種類がありますか?

変流器には、設置と用途に応じていくつかの形式があります。

• バータイプ CT:一次導体は多数の二次巻線を備えたコアを通過します。
• リング (トロイダル) CT:導体を通したリングコア。改造測定に最適です。
• ウィンドウCT:一次導体を簡単に通すことができるように設計されています。
• スプリットコア CT:クランプオンタイプのCTなので、抜かずに簡単に取り付けられます。

各タイプは、さまざまな設置ニーズと精度要件をサポートします。高電圧変電所では多くの場合、堅牢なバーまたはウィンドウ タイプが使用されますが、メンテナンスや改造のシナリオではスプリット コア フォーマットが使用される場合があります。

適切な計器用変圧器を選択するにはどうすればよいですか?

適切な CT の選択は次の要素によって決まります。

1. 一次電流定格:予想される最大負荷電流と一致する必要があります。
2. 二次標準出力:通常は 5 A または 1 A。
3. 精度クラス:計測に必要な精度と保護機能。
4. 温度および環境定格:設置条件について。

一般的なアプリケーションとは何ですか?

CT は多くの電気工学分野で使用されています。

• メータリング: 請求および負荷計算のために電流を測定します。
• 保護: 過電流または障害状態を検出し、ブレーカーのトリップを開始します。
• 制御システム: リアルタイム データを SCADA または自動化システムに供給します。

よくある質問 (FAQ)

「計器用変圧器」とはどういう意味ですか?
計器用変圧器は、一次回路に負荷をかけたり妨害したりすることなく、大電力システムの量 (電流または電圧) を測定および保護用の標準化されたレベルに調整するデバイスです。

変流器は電源変圧器とどう違うのですか?
変流器は測定と安全性のための正確なスケーリングに重点を置いており、電源変圧器は最小限の損失で電圧レベル間で電力を伝送することに重点を置いています。

CT を二次側オープン状態で操作してはいけないのはなぜですか?
CT の 2 次側をオープンのままにしておくと、変圧器が電流を維持しようとするときに危険な高電圧が発生し、絶縁破壊や安全上の問題が発生する危険があります。

標準の二次電流定格はどれくらいですか?
標準の CT 二次出力は、一般的な機器およびリレー入力要件に適合するために、通常 1 A または 5 A です。

変流器はDC測定に使用できますか?
標準 CT は AC 磁気誘導で動作し、DC には適していません。代わりに特別なセンサー (ホール効果など) が使用されます。
