変圧器内にはガスリレーという「安全ガード」もあります。

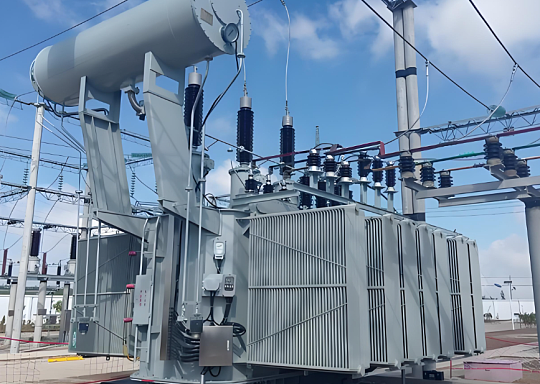

大規模で複雑な電力システムにおいて、変圧器は安定した心臓のようなもので、昼夜を問わずエネルギーを供給します。多くの人は、変圧器の外側に温度計や圧力逃し弁などの「明示的な」保護装置があることを知っています。しかし、変圧器のオイルタンクとオイルコンサベータの間の接続パイプには、目立たないが重要なコンポーネント、つまり業界では「ガスリレー」と呼ばれることが多いガスリレー（ガスリレー）が隠されていることがよくあります。

サイズは小さいですが、変圧器の内部故障に対する防御の第一線であり、変圧器内部の「安全ガード」として知られています。このガーディアンは外部電源を必要とせず、精緻な機械的・物理的構造のみで故障の極初期段階で異常を検知し、電力網の安全を守ります。

I. ガスリレーとは何ですか?

ガスリレーは本質的に油の流れとガスの検出装置であり、油タンクと油入変圧器のオイルコンサベータ（エキスパンダ）の間の接続パイプラインに特別に設置されます。

その中心的な役割は、故障による変圧器内のガスや油の流れの急変を監視し、危険が及ぶ前に警報を発し、必要に応じて電源を直接遮断して事故の拡大を回避することです。

変圧器の「煙警報器＋自動遮断器」を組み合わせたものと考えてください。

II. 「警備員」ってどんな仕事をするの？

ガスリレーは通常、変圧器の主油タンクとオイルコンサベータ（油枕）の間の接続配管に設置されます。その動作原理は、変圧器の内部故障が発生したときの特殊な物理現象に由来します。変圧器内部で局部的な過熱、絶縁劣化、微放電が発生すると、絶縁油や固体絶縁材が熱分解し、水素やメタンなどの特性ガスが発生します。

これらのガスはオイル中で泡を形成し、傾斜したパイプに沿ってゆっくりと上昇します。これらはガスリレーを通って流れるにつれて、リレーの上部ガス室に徐々に蓄積されます。ガス量が増加すると、リレー内の油面が下がり始め、油面に浮いていたフロート（またはオープンカップ）が浮力を失い沈みます。ガスの蓄積が事前に設定されたしきい値 (通常は 250 ～ 300 立方センチメートル) に達すると、フロートが内部磁石を駆動してリード接点に近づけ、リード接点を閉じます。このとき、制御室は「軽ガス警報」信号を受信します。これは、管理者からの最初のささやきのようなもので、変圧器に軽微な障害がある可能性があり、ガスのサンプリング、分析、トラブルシューティングを適時に実行する必要があることを運転保守担当者に思い出させます。

Ⅲ．なぜ「警備員」と呼ばれるのですか？

ガスリレーの重要性は主に次の側面に反映されています。

1. 障害に「最初に対応する人」

電流や電圧などの電気量の保護と比較して、ガスリレーは変圧器内部の物理的変化、特に電流にまだ大きな変化を引き起こしていない初期の故障を早期に感知できます。多くの場合、事故の発生時に早期警告を発することができます。

2. 応答性が高く信頼性が高い

ゆっくりとしたガスの蓄積であっても、突然の高速オイルの流れであっても、ガスリレーはそれに応じて対応します。正しく設置され、適切な設定が行われている限り、外部の電気的干渉の影響をほとんど受けず、高い動作信頼性を備えています。

3. 事故による損失の削減

ガスリレーは故障の初期段階で信号を発したり直接トリップしたりできるため、機器の損傷の程度や停電の範囲を効果的に軽減し、メンテナンスコストと社会的影響を大幅に削減します。変圧器を壊滅的なダメージから守る重要な障壁と言えます。

IV.運用・保守において無視できない内容

ガスリレーは非常に信頼性が高いですが、その通常の動作は標準化された運用および保守管理から切り離すことはできません。

定期校正：接触動作が正確であるか、固着やエア漏れによる誤動作や動作不良を防ぐためのシールが良好であるかを確認します。

軽質ガス信号に注意する: 軽質ガス警報が発生したら、単に警報をリセットするのではなく、直ちに油サンプルを収集して溶存ガス分析 (DGA) を行い、障害の根本原因を特定する必要があります。

新規運転またはオーバーホール後の排気: 変圧器を初めて運転した後、またはオーバーホール後は、ガスリレーからの誤った信号の原因となる残留空気を避けるために、規制に従って完全に排気する必要があります。

V. 結論

電力システム全体では、ガスリレーは変圧器の「小さな付属品」にすぎませんが、常に変圧器の内部の安全を保護しています。初期の微妙な異常を鋭く捉えるだけでなく、重要な瞬間に電源供給を決定的に遮断することもでき、まさに「千ポンド四、二手」の価値を体現しています。

今度変電所の前を通りかかり、静かに佇む大きな変圧器を見かけたら、心の中でこう言ってみるのもいいかもしれません。

「心配しないでください、中には『警備員』が常駐しています。」
