三相エポキシ樹脂鋳造複合計器用変圧器

Cehoは専門メーカーとして、三相エポキシ樹脂キャスト複合計器用変圧器を提供したいと考えています。複合変圧器の設計上の特徴は、オイルフリー、小型化、高信頼性、メンテナンスフリーです。例えば、変圧器にはエポキシ樹脂絶縁と高圧エポキシ樹脂全閉真空鋳造を採用し、機器の絶縁性能と安全性を向上させています。また、複合変圧器の二次線とケーブルの接続には、盗難防止機能があり、現場での確認にも便利な鉛密封接続箱を使用しています。

技術的パラメータ

複合変流器には、普通変流器、貫通形変流器、多タップ変流器、変圧比の異なる変流器などさまざまな種類があります。通常の変流器は、一次巻線、二次巻線、鉄心とフレーム、ハウジング、配線端子などで構成されています。複合計器用変圧器の動作原理は変圧器と同様です。貫通形変流器は一次巻線を持たず、鉄心に通る導線に磁束を発生させて二次電流を発生させます。マルチタップ変流器は、さまざまな負荷電流の要求を満たすために複数のタップを追加することによって、複数の異なる変圧比を取得します。異なる変圧比を備えた変流器は、異なる変圧比と精度レベルのニーズを満たすために複数の独立した巻線を備えています。

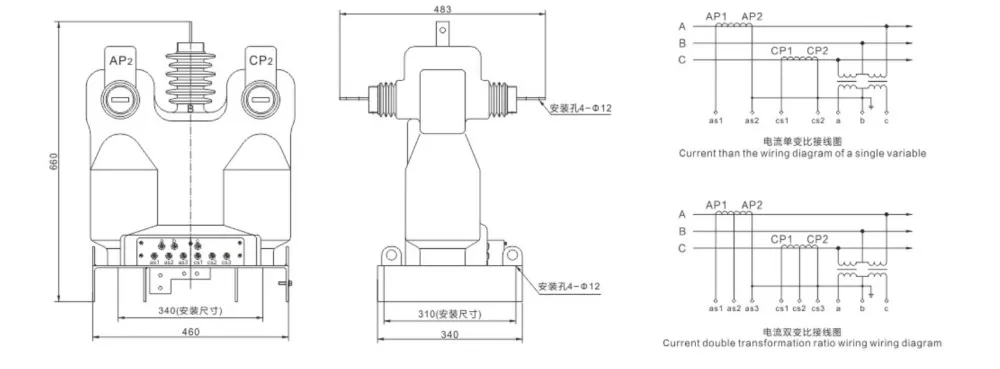

外形図

応用

三相エポキシ樹脂キャスト複合計器用変圧器は、電力システムのエネルギー計測、測定、保護に広く使用されています。例えば、10kVの電力線や支線では、線路損失の評価や、電力変圧器の高圧側支線の電力量の測定に複合変圧器が使用されます。さらに、特別に設計された高圧計量ボックス (複合変圧器) があり、主に複合変圧器と電力メーター ボックスで構成されます。測定精度が高く、軽量で設置が容易で、盗電防止などの利点があります。
