複合変圧器とは何ですか?なぜ現代の電力システムに不可欠なのでしょうか?

電力システムがますます小型化、インテリジェント化、効率化が進むにつれて、多機能電気機器の需要は高まり続けています。そのようなイノベーションの 1 つが、複合変圧器、複数の測定機能と保護機能を 1 つのユニットに統合したデバイス。中電圧および高電圧アプリケーションで広く使用されている複合変圧器は、正確な測定、信頼性の高い保護、および最適化された設置スペースを確保する上で重要な役割を果たします。

この包括的なガイドでは、複合変圧器とは何か、その仕組み、従来のソリューションに対する利点、そして世界中の電力会社や産業事業者が複合変圧器に依存している理由を探ります。

記事の要約

この記事では、構造、動作原理、主な利点、技術仕様、実際のアプリケーションなど、複合変圧器について詳しく説明します。また、複合変圧器と個別の変流器と電圧変圧器を比較し、広範な FAQ セクションを通じて一般的な質問に対処し、選択と設置のベスト プラクティスを強調します。

目次

• 複合変圧器とは何ですか?
• 複合変圧器を構成するコンポーネントは何ですか?
• 複合変圧器はどのように機能しますか?
• どのタイプの複合変圧器が利用可能ですか?
• 複合変圧器が個別のユニットよりも優れているのはなぜですか?
• 複合変圧器はどこで一般的に使用されますか?
• 主要な技術仕様は何ですか?
• 適切な複合変圧器を選択するにはどうすればよいですか?
• 複合変圧器に関するよくある質問

複合変圧器とは何ですか?

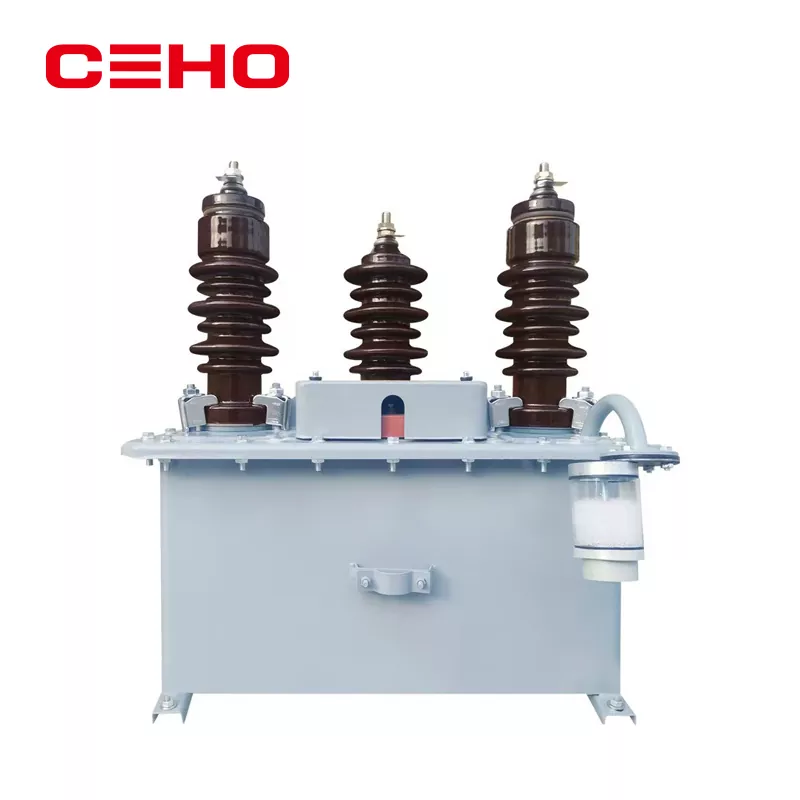

複合変圧器は複合計器用変圧器とも呼ばれ、変流器(CT)そして変圧器 (VT または PT)単一のコンパクトなユニットにまとめられています。その主な目的は、電力システム内の測定、計測、保護、制御のために正確な電流信号と電圧信号を提供することです。

これらの機能を組み合わせることで、ユーティリティは設置の複雑さを軽減し、スペースを節約し、システムの信頼性を高めることができます。などのメーカーセホパワーテクノロジーグループ株式会社長期的な動作安定性を確保しながら、国際規格を満たす複合変圧器を設計します。

複合変圧器を構成するコンポーネントは何ですか?

一般的な複合変圧器は、性能と耐久性を考慮して設計されたいくつかの統合コンポーネントで構成されています。

• 一次絶縁方式（油浸式または乾式）
• 変流器のコアと二次巻線
• 変圧器のコアと二次巻線
• 二次端子箱
• 保護ハウジング (磁器または複合材)

これらのコンポーネントは統合構造として設計されており、一貫した絶縁調整と故障点の削減を保証します。

複合変圧器はどのように機能しますか?

複合変圧器は、一次システムからの大電流と高電圧を、メーター、リレー、および制御デバイスに適した標準化された二次値に同時に降圧することによって動作します。

変流器セクションは比例した二次電流を生成し、電圧変圧器セクションは比例した二次電圧を提供します。両方の出力は高電圧一次回路から絶縁されており、安全性と測定精度が保証されています。

どのタイプの複合変圧器が利用可能ですか?

複合変圧器は、システム要件に応じてさまざまな構成で利用できます。

• 油入複合変圧器
• 乾式複合変圧器
• 屋外ポールマウントユニット
• ガス絶縁複合変圧器

各タイプは、特定の電圧レベル、環境条件、設置方法に合わせて設計されています。

複合変圧器が個別のユニットよりも優れているのはなぜですか?

個別の電流変圧器と電圧変圧器を使用する場合と比較して、複合変圧器にはいくつかの利点があります。

これらの利点により、複合変圧器は最新の変電所やスマート グリッド プロジェクトに特に適しています。

複合変圧器はどこで一般的に使用されますか?

複合変圧器は、さまざまな業界や電力インフラストラクチャで広く使用されています。

• 中圧および高圧変電所
• 発電設備
• 再生可能エネルギーシステム
• 産業用流通ネットワーク
• スマートグリッドと自動化プロジェクト

電力測定ソリューションの詳細については、計器用変圧器ソリューションをご覧ください。

主要な技術仕様は何ですか?

複合変圧器を評価する場合、エンジニアは通常、次のパラメータを考慮します。

適切な複合変圧器を選択するにはどうすればよいですか?

適切な複合変圧器を選択するには、システム電圧、定格電流、精度要件、環境条件、および関連規格への準拠を慎重に考慮する必要があります。

などの経験豊富なメーカーと協力セホパワーテクノロジーグループ株式会社専門的な技術サポート、カスタマイズされたソリューション、長期的な運用信頼性を保証します。

複合変圧器に関するよくある質問

複合変圧器の主な目的は何ですか?

複合変圧器の主な目的は、設置スペースと複雑さを軽減しながら、正確な電流と電圧の測定を提供することです。

なぜ変電所で複合変圧器が使用されるのですか?

これらは、信頼性を向上させ、配線を簡素化し、正確な保護および計測機能をサポートするために使用されます。

複合変圧器にはどの規格が適用されますか?

一般的な規格には、IEC 61869、IEEE C57、および関連する地域の公共事業仕様が含まれます。

複合変圧器の寿命はどれくらいですか？

適切な設計、設置、メンテナンスを行えば、複合変圧器は 25 ～ 30 年以上にわたって安定して動作できます。

複合変圧器がスマートグリッドに適している理由は何ですか?

コンパクトな設計、精度、デジタル監視システムとの互換性により、スマート グリッド アプリケーションに最適です。
