JDZ 単相エポキシ樹脂キャスト変圧器

エポキシ樹脂鋳造技術は、JDZ 単相エポキシ樹脂鋳造変圧器の設計に革命をもたらし、優れた絶縁性、機械的強度、耐環境性を実現しました。特に単相アプリケーションにおける信頼性と精度が高く評価されています。コンパクトでメンテナンス不要の設計により、さまざまな業界の屋内および屋外の設置に適しています。

発電所から産業施設、商業ビルに至るまで、当社の変圧器はエネルギー管理とシステム保護に不可欠なツールです。さまざまな動作条件下でも精度を維持できるため、高圧システム エンジニアや技術者にとって好ましい選択肢となっています。

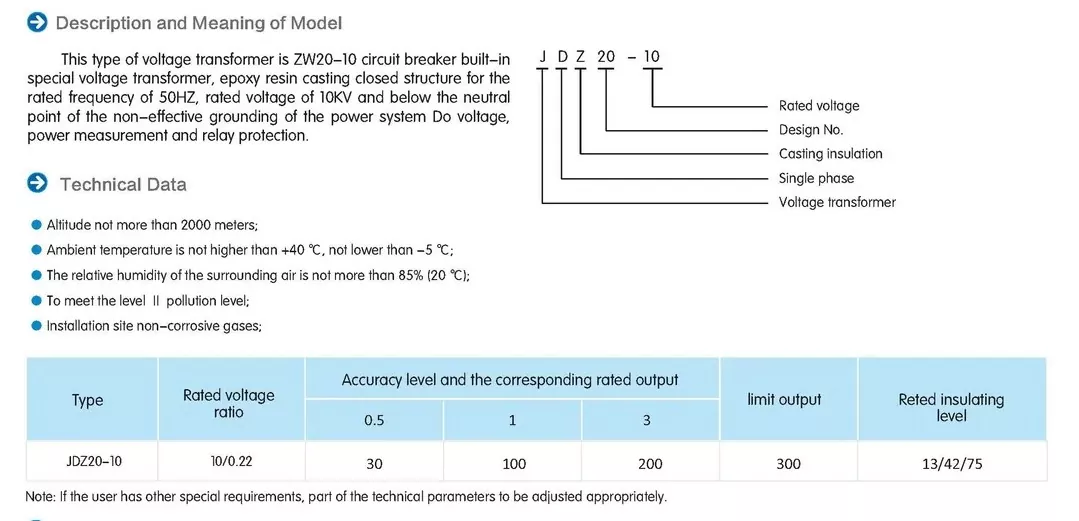

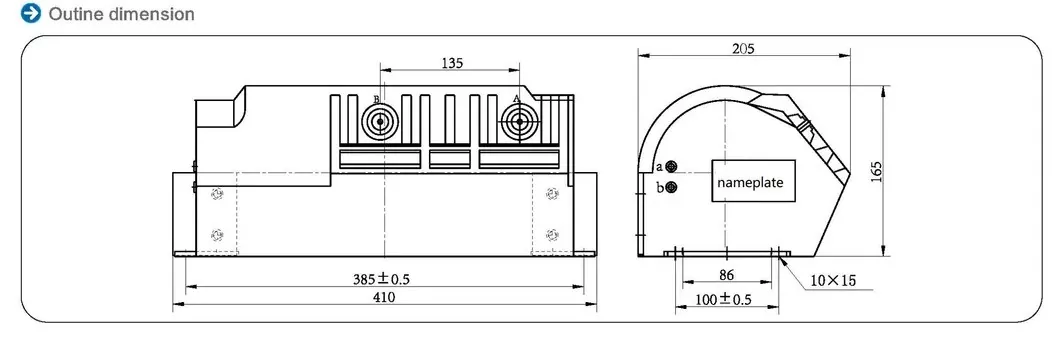

仕様

JDZ 単相エポキシ樹脂キャスト変圧器とは何ですか?

JDZ 単相エポキシ樹脂キャスト電圧変圧器は、電力システムの電圧測定と保護のために特別に設計された精密計器用変圧器です。このデバイスは電磁誘導の原理に基づいて動作し、高い一次電圧を標準化された低い二次電圧（通常は 110V または 100/√3V）に変換し、測定器、保護リレー、および制御装置への接続に適しています。

トランスのコア構造は、精密な銅巻線で巻かれた高品位のシリコン鋼積層板を特徴とし、すべて特別に配合されたエポキシ樹脂でカプセル化されています。この鋳造プロセスにより、部分放電の原因となるエアポケットを排除しながら、優れた絶縁耐力を実現するモノリシック構造が形成されます。 JDZ の名称は単相構成を表しており、「J」は変圧器、「D」は単相、「Z」はエポキシ樹脂鋳造技術を表しています。

主な動作特性には、定義された精度クラス (通常は 0.2、0.5、または 1.0)、指定された熱性能定格、および IEC 60044-2 などの国際規格への準拠が含まれます。このデバイスは、設計された電圧範囲全体にわたって線形変換比を維持し、システム変動時でも測定精度を保証します。その設計にはバリアと沿面距離の最適化が組み込まれており、特に湿気の多い環境や汚染された環境で重要となる表面トラッキングを防止します。

JDZ 単相エポキシ樹脂キャスト電圧変圧器のカプセル化は、巻線に機械的保護を提供し、防湿バリアを形成し、構造全体に電気的ストレスを均等に分散するなど、複数の重要な機能を果たします。これにより、従来の油入式や乾式式に比べ、耐短絡耐量や耐環境性に優れた変圧器が実現しました。

主な特長

JDZ 単相エポキシ樹脂キャスト変圧器には、従来の変圧器とは異なるいくつかの特徴的な機能が組み込まれています。その設計は、要求の厳しい電気環境における信頼性、精度、長期的なパフォーマンスに重点を置いています。

エポキシ樹脂封止システムは、変圧器の最も重要な技術的進歩を表しています。この特別に配合された化合物は、典型的な絶縁耐力が 20kV/mm を超える優れた絶縁特性を提供します。鋳造プロセスにより、すべてのアクティブコンポーネントが完全に浸漬され、定格電圧での連続動作下でも部分放電活動を防止するボイドのない絶縁システムが形成されます。樹脂配合には屋外用途向けの UV 安定剤が含まれており、長時間日光にさらされても断熱性が維持されます。

機械的堅牢性も JDZ 設計の特徴です。エポキシ樹脂は、内部コンポーネントを振動、機械的ストレス、偶発的な衝撃から保護する剛性の耐衝撃性ハウジングを形成します。この構造により、多くのアプリケーションで外部保護エンクロージャが不要になり、全体の設置面積が削減されます。材料固有の難燃特性は、追加の耐火コーティングを必要とせずに、厳しい火災安全要件を満たします。

電気的性能の特徴には、高品質の方向性シリコン鋼コアと精密に巻かれた銅巻線による低い磁気損失が含まれます。このトランスは優れた周波数応答特性を示し、15Hzから100Hzまでの広い周波数範囲にわたって精度を維持します。その熱性能は、測定精度を維持するために設計時に温度係数が慎重に補正されており、-40°C ～ +70°C の温度範囲全体で安定した動作を保証します。

変圧器は、端子設計に高度なフィールドグレーディング技術を組み込んでおり、埋め込み電極と応力緩和輪郭を使用して電界分布を管理します。これにより、高電圧点でのコロナ放電が防止され、長期信頼性が向上します。すべての活電部は完全にカプセル化されたままであるため、露出した高電圧接続が排除され、動作の安全性が大幅に向上します。

アプリケーション

JDZ 単相エポキシ樹脂鋳造変圧器は、その多用途な性能特性と堅牢な構造により、電力業界の複数の分野にわたって広範な用途に使用されています。

発電施設では、これらの変圧器は発電機の出力測定、系統同期、および保護システムにおいて重要な役割を果たします。これらは、タービン制御システム、励磁装置、および力率補正装置に正確な電圧信号を提供します。コンパクトな設計により、発電機や昇圧変圧器の近くのスペースに制約のある開閉装置コンパートメントに設置できます。

送配電ネットワークは、変電所、フィーダー監視ポイント、および分散型発電相互接続サイトでの収益測定に JDZ 変圧器を利用します。これらにより、SCADA システムの正確な電圧測定、障害検出アルゴリズム、自動電圧調整装置が可能になります。エポキシ樹脂構造は、耐湿性が最重要視される地下配電システムにおいて特に価値があることが証明されています。

産業プラントでは、プロセス制御システム、電力品質の監視、および機器の保護にこれらの変圧器が使用されています。製鉄所、アルミニウム精錬所、化学工場などの重工業は、JDZ の耐振動性と導電性粉塵環境に対する耐性の恩恵を受けています。変圧器は、力率改善のためのコンデンサ バンクや電力品質改善のための高調波フィルタ バンクとシームレスに統合されています。

商用ビルの電気システムには、主サービスのメーター、テナントのサブメーター、および非常用電力システムの監視用に JDZ 変圧器が組み込まれています。難燃性があるため、追加の防火措置を講じることなく電気室への設置に適しています。データセンターは、電力使用量の監視と UPS システム制御の精度と信頼性を特に重視しています。

太陽光発電所や風力発電所などの再生可能エネルギー施設では、これらの変圧器を系統相互接続の計測と保護に利用しています。幅広い温度耐性により、さまざまな気候条件での屋外設置に対応し、塩水噴霧に対する耐性があるため、沿岸の風力発電所での用途に適しています。

変圧器にエポキシ樹脂を使用する利点

JDZ 単相変圧器でのエポキシ樹脂の利用は、従来の絶縁方法に比べて多くの技術的および運用上の利点をもたらし、現代の電気用途に推奨される選択肢として確立されています。

エポキシ樹脂の優れた誘電特性は、従来の絶縁材料よりも通常 5 ～ 10 倍高い絶縁耐力を備えた優れた絶縁性能を提供します。これにより、電気的クリアランス要件を損なうことなく、よりコンパクトな変圧器の設計が可能になります。キャスト樹脂の均質な性質により、異なる絶縁材料間の界面が排除され、早期故障につながる可能性のある誘電の弱点が防止されます。

エポキシ樹脂の耐湿性は、紙油またはワニスを塗布した絶縁システムに比べて大幅に向上しています。時間の経過とともに湿気を吸収するセルロースベースの材料とは異なり、エポキシは不浸透性のバリアを形成し、変圧器の耐用年数を通じて一貫した絶縁抵抗を維持します。この特性は、湿気の多い環境や定期的に結露が発生する用途では非常に有益であることがわかります。

機械的安定性ももう 1 つの重要な利点であり、硬化した樹脂がすべての内部コンポーネントを固定する硬いマトリックスを形成します。これにより、従来の設計で一般的な故障モードである短絡イベント中の巻線の移動が防止されます。カプセル化は、他の断熱システムを劣化させる可能性のある塵、化学物質、腐食性雰囲気からも保護します。

熱性能の利点には、オイル充填ユニットと比較して優れた放熱性や、乾式設計と比較して優れた熱サイクル耐性が含まれます。エポキシ樹脂の熱膨張係数は、埋め込まれた導体の熱膨張係数と一致するように設計でき、負荷変動時の熱応力を最小限に抑えることができます。これにより、電気パラメータの長期安定性が向上します。

メンテナンスの観点から見ると、JDZ 単相エポキシ樹脂キャスト変圧器は日常的なメンテナンスをほとんど必要とせず、定期的なオイル検査、乾燥手順、または絶縁抵抗測定の必要がありません。密閉構造により汚染の侵入が防止され、数十年間の使用にわたって一貫した性能特性が維持されます。

環境上の利点としては、可燃性の絶縁油が存在しないこと、火災の危険が軽減されること、潜在的な土壌汚染のリスクが排除されることが挙げられます。最新のエポキシ配合物は、揮発性有機化合物および有害物質の含有量に関する厳しい環境規制を満たしています。
