JDZW 屋外用単相エポキシ樹脂鋳造変圧器

お気軽に Ceho にお問い合わせいただき、JDZW 屋外用単相エポキシ樹脂キャスト電圧変圧器をご購入ください。このタイプの製品は、屋外用真空サーキットブレーカ ZW20 および ZW32 とシームレスに統合できる高品質のデバイスです。エポキシ樹脂で成型されており、優れた絶縁性能と過酷な環境条件に対する耐性を備えています。

お問い合わせを送信

製品説明

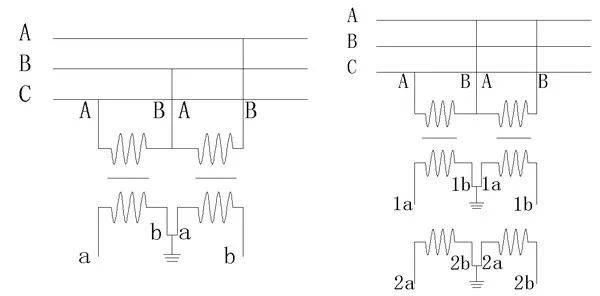

Ceho の JDZW 屋外用単相エポキシ樹脂キャスト変圧器には次の特徴があります: エポキシ樹脂は完全に真空キャストされており、気泡がなく、耐紫外線性があり、老化防止で、局所放電が少ないです。高地、高湿度、重度の汚染などの過酷な環境に適しています。単相構造は、相対地間 (Un/√3) または相間 (Un) の配線方式をサポートしており、架空線、柱上スイッチ、リングメインユニットなどのシナリオに適しています。

高精度測定：計量等級の精度は0.2等級に達し、保護等級は3Pまたは6Pで、電力量測定とリレー保護の二重要件を満たします。

高電圧ヒューズ内蔵（一部機種）：JDZW-10Rなど、A、B両端ヒューズを搭載しており、内部故障の拡大を効果的に防止します。

標準互換性: JDZW 屋外単相エポキシ樹脂キャスト電圧変圧器は、IEC 61869-3、IEEE C57.13、GB20840 などの国際規格に準拠し、グローバルプロジェクトアプリケーションをサポートします。

技術データ

● 変圧器は GB1207-2006、IEC60044-2:2003 の規格に準拠しています。

●三相

●定格二次電流5Aまたは1A

●周囲温度 -5℃ ～ +50℃

タイプ	定格周波数（HZ）	電圧比（V）	定格絶縁（KV）	精度等級と定格出力（VA）	最大出力（VA）
JDZW-35 QIV	50	35000/100	40.5/95/200	0.2-45 0.5～100 1.0-200 3.0-500	600 (注: 測定レベルが 2 つある場合は、最初の測定レベルに対応します)
JDZW-35QIV-S	50	35000/100/100	40.5/95/200	0.2/0.5～30/30	600 (注: 測定レベルが 2 つある場合は、最初の測定レベルに対応します)
