一目で理解: 低電圧開閉装置のコア技術とアプリケーションの要点は何ですか?

低電圧開閉装置は、現代の電力供給および配電システムの中核機器であり、主に配電、回路制御、過負荷保護、短絡保護、漏電保護、電力監視に使用されます。工場、ビル、データセンター、病院、ショッピングモール、都市工学などの分野で広く応用されています。コンパクトな構造、高い安全性と信頼性、便利なメンテナンス性、高いインテリジェンスを備えた、電力システムの安定稼働を確保するための重要な機器です。この記事では、低圧スイッチギヤの構造、パラメータ、性能、選択、応用などのコア技術ポイントを完全に紹介します。

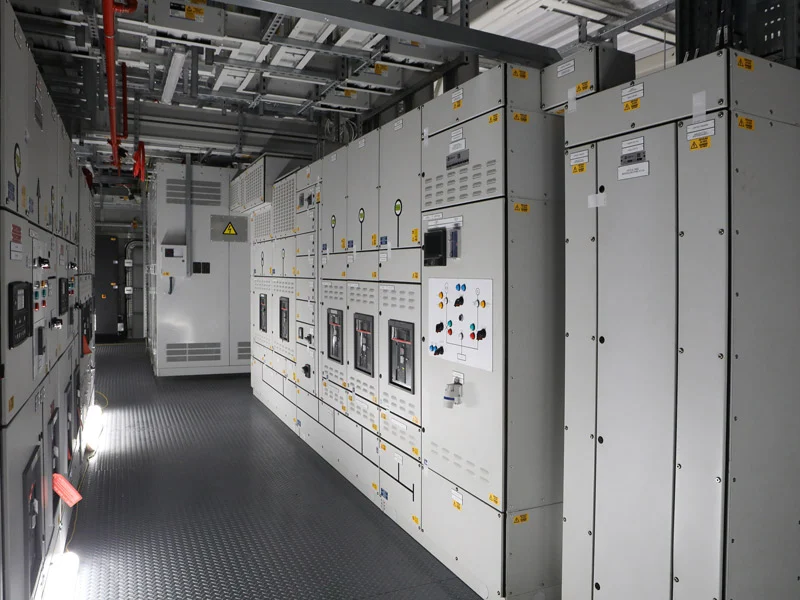

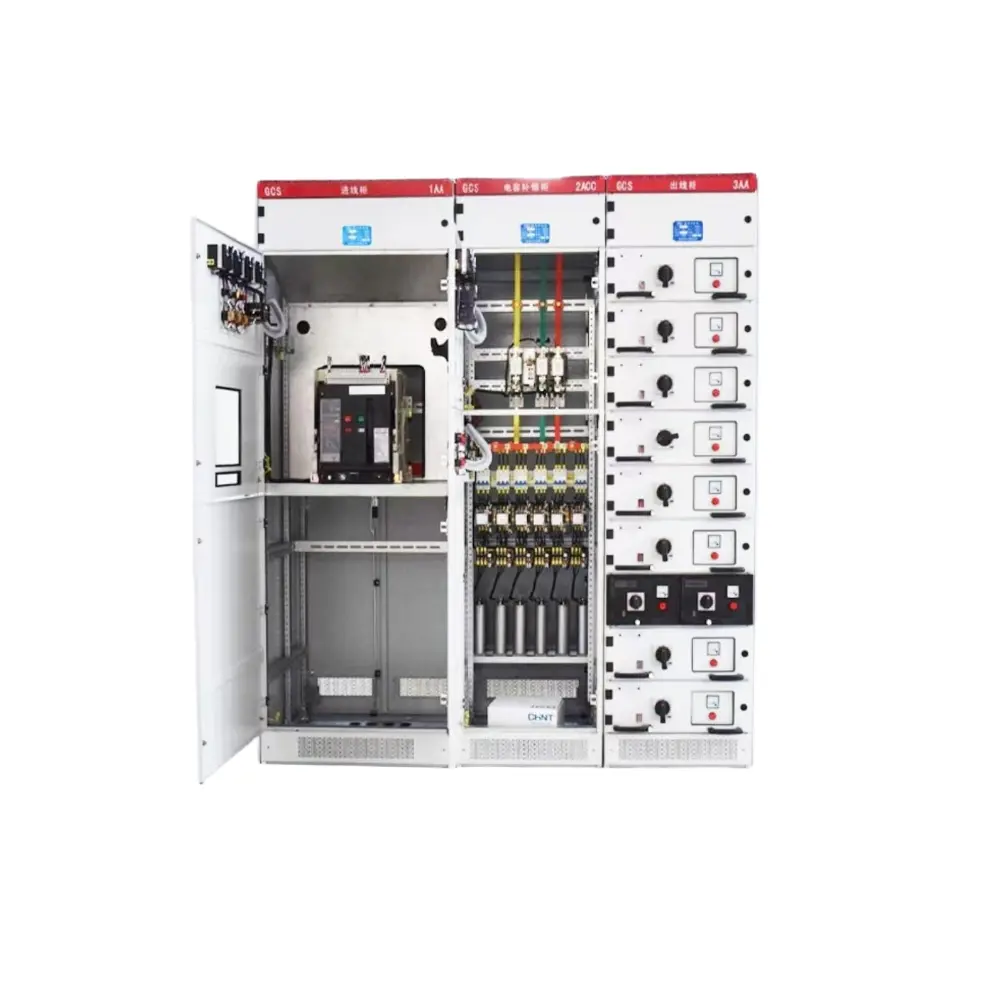

1. 低圧開閉装置の主要構成部品

一般的な低圧開閉装置は、3室独立絶縁構造 より高い安全性、信頼性、保守性を実現するには:

A.ブレーカーコンパートメント: 垂直に配置され、複数のサーキットブレーカーを保持できます。各回路は干渉することなく独立して分離されています。

B.バスコンパートメント: ブレーカー コンパートメントの後ろに位置し、絶縁パーティションによって隔離されており、障害の拡大を効果的に防止します。

C.ケーブルコンパートメント: キャビネットの背面または前面に配置されており、広々としたスペースと標準化された配線により、ケーブルの接続とメンテナンスに便利です。

運用保守スタイル別：

D.後方からアクセス可能：広いメンテナンススペースを確保した伝統的な標準構造。

E.前面からアクセス可能: 壁掛け可能、奥行きが小さく、省スペース。

独立したコンパートメント設計により、メンテナンス中の通電部との偶発的な接触が回避され、アーク障害の範囲が制限され、機器と作業員の安全性が大幅に向上します。

2. 主要な定格パラメータ

3. コア電気性能指数

a。短絡耐電流定格 (SCCR)

開閉装置が障害時に短時間に安全に耐えることができる最大短絡電流。これは機器の短絡抵抗を決定し、安全な動作の重要な保証となります。

b。短時間耐電流定格

開閉装置が指定時間 (通常は 1 秒または 0.5 秒) 内に変形や損傷なしに耐えることができる短絡電流。これにより、障害状態でシステムが崩壊しないことが保証されます。

c。割り込み定格

サーキットブレーカーが安全に遮断できる最大障害電流。システムの予想される短絡電流よりも大きくなければなりません。そうでないと、爆発や火災が発生する可能性があります。

d。侵入保護評価 (IP 評価)

· IP30: 充電部への指の接触を防止

· IP40：直径1mm以上の異物の侵入を防止

· IP54：防塵・防滴性があり、湿気や粉塵の多い環境に適しています。

e。温度上昇限界

国家基準によれば、定格電流での長期運転時の開閉装置の温度上昇は制限を超えてはならず、絶縁の安定性と耐用年数の延長が保証されます。

4. 低圧開閉装置のコア技術ポイント

(1)。キャビネット構造と区画化技術

ブレーカーコンパートメント、バスコンパートメント、ケーブルコンパートメントの 3 つの独立した絶縁コンパートメントを採用し、アークの広がりを効果的に防止し、操作とメンテナンスの安全性を向上させます。

(2)短絡耐性および短時間耐性技術

強力な短絡抵抗を備え、SCCR と短時間耐電流を厳密にマッチングして、故障時の変形、バスの変位、またはシステムの崩壊がないことを保証します。

(3)サーキットブレーカー遮断および選択的調整技術

遮断容量は最大システム故障電流を満たします。地域選択性は、短時間の遅延と瞬時の保護調整によって実現され、障害が発生した回路のみに停止を制限します。

(4)バスバーシステムの設計と温度上昇制御

低インピーダンス、低損失、高放熱のバスバーレイアウトにより、長期使用時の温度上昇を厳密に制御し、電流容量、絶縁寿命、機器の安定性を確保します。

(5)統合された保護および測定テクノロジー

過負荷、短絡、漏電、過電圧、不足電圧、欠相、アーク保護を統合したインテリジェントなメーターとセンサーにより、総合的な安全性を実現します。

(6)インテリジェント＆デジタルテクノロジー

オンライン監視、リモート制御、障害事前警報、エネルギー統計、通信ネットワーキングをサポートし、無人でインテリジェントなクラウドベースの運用にアップグレードします。

(7)侵入保護と環境適応性

IP30～IP54の保護等級に適合し、湿気、粉塵、腐食、高温および低温の環境に適応し、汎用性と耐久性を向上させます。

(8)モジュール式で標準化された設計

モジュラーユニット、標準化されたインターフェース、柔軟な拡張により、生産、設置、試運転時間が短縮され、全体的なコストが削減されます。

5. 保護機能

低電圧開閉装置には、システムの安全性を確保するための複数の保護機能が装備されています。

l 過負荷保護

l 短絡瞬時保護

l 短絡短時間遅延保護

l 地絡・漏電保護

l 過電圧および不足電圧保護

l 欠相および相順保護

l アーク故障検出 (AFD)

l 高度なインテリジェントスイッチギアは、次の機能も提供します。

l オンライン温度監視

l 部分放電監視

l 電力品質分析

l リモート障害警報

6. 一般的な構造タイプ

固定式開閉装置

シンプルな構造、低コスト、高信頼性で、一般的な配電シナリオに適しています。

引出し式開閉装置

各回路は独立した引き出しです。メンテナンスは、他の回路に影響を与えることなく、停電することなく単一の引き出しを引き出すだけで実行できます。高い信頼性が要求される病院、データセンター、生産ラインに最適です。

引出式開閉装置

メインサーキットブレーカーは完全に引き出すことができるため、メンテナンスをより安全かつ迅速に行うことができます。

7. 低圧開閉装置と配電盤の違い

開閉装置: 完全密閉、コンパートメント分離、引き出し可能な回路ブレーカー、30 サイクルの短時間耐性、選択的調整のサポート、より高い安全性。

配電盤: オープン構造、固定サーキットブレーカー、3 サイクルのみ短時間耐性、低コスト。

開閉装置は、主入力負荷、結合負荷、および重要な負荷に適しています。配電盤は端末への配電に使用されます。

8. インテリジェント低圧開閉装置

インテリジェントスイッチギアには以下が統合されています。

① インテリジェントサーキットブレーカー

② 電流/電圧/温度センサー

③ マイクロプロセッサベースの保護デバイス

④ 電源管理機器

⑤ 4G / WiFi / イーサネット通信

以下をサポートします。

① 遠隔監視と制御

② エネルギー消費の統計と分析

③ 故障の事前警報と自動録画

④ インテリジェント配電システムとの連携

これは、スマートファクトリー、インテリジェントビルディング、データセンターの標準構成です。

9. 代表的な応用例

l 大規模な自動車製造工場

スタンピング、溶接、塗装、組み立てのワークショップに主な配電とモーター制御を提供します。ドロワー タイプのインテリジェント スイッチギヤにより、ノンストップ メンテナンスと正確な障害位置特定が可能になり、24 時間 365 日の生産継続が保証されます。

l 大規模データセンター (Tier IV)

デュアルバス冗長電源分配を採用し、ミリ秒レベルのスイッチングによる高密度筐体電源供給をサポートします。システムの可用性は 99.999% に達し、24 時間 365 日の中断のない運用に最適です。

l 大型商業施設・ショッピングモール

照明、HVAC、エレベーター、消防、店舗回路に電力を供給します。インテリジェントなループ監視とエネルギー消費統計により、電力管理が最適化され、運用コストが削減されます。

l 都市上水道および下水処理場

湿気やほこりの多い環境でポンプ、ファン、グリッド、投与システムに電力を供給します。完全な保護により、都市の上下水処理の安定した稼働が保証されます。

l グレード A の病院と医療センター

手術室、ICU、研究室、画像センターに信頼性の高いデュアル電源分配を提供します。中断ゼロのスイッチングにより医療の安全が保証されます。

l 太陽光発電所と風力発電所

インバータ合流、系統接続制御およびエネルギー貯蔵配電に使用され、完全な安全保護を備えた過酷な屋外環境に適しています。

l 空港と鉄道交通ハブ

端末、セキュリティ システム、発券、照明に信頼性の高い電力を確保します。デュアル電源自動スイッチングにより、中断のない輸送ハブの動作が保証されます。

l 高層住宅とスマートコミュニティ

建物の配電、公共照明、消火、エレベーター、充電杭などに使用されます。コンパクトな構造と完全な保護により、コミュニティの電力品質が向上します。

10. 市場規模と発展動向

市場規模

世界市場: 2025 年には約 540 ～ 560 億米ドル、2032 年までに 830 億米ドルを超え、CAGR は 6% ～ 7% になると予測されています。

中国市場: 2025 年には約 1,690 億人民元、前年比 7.8% 成長。中国は世界最大の単一市場であり、世界シェアの 21% 以上を占めています。

主な推進要因: 新しい電力システム、データセンター、新エネルギー、インテリジェント製造、都市インフラ、EV充電。

開発動向

インテリジェンスが標準になる

スマート ブレーカー、センサー、IoT、クラウド モニタリング、障害事前警報、リモート O&M が広く採用され、「受動的な保護」から「能動的な予測」に移行しています。

より高い信頼性と安全性のアップグレード

アーク保護、部分放電監視、温度上昇監視、および選択的調整が不可欠になります。より高いIP定格とより強力な短絡耐性。

グリーン&省エネ

低損失、高効率のバスとコンポーネント、低炭素材料、環境に優しいプロセスで、カーボンニュートラルの目標に適合します。

引出し・引出しタイプのシェアが向上

産業、データセンター、病院などで急速に成長し、ノンストップのメンテナンスをサポートし、継続的な電力供給を確保します。

新しいエネルギーへの深い適応

逆充電防止、過電圧保護、系統接続制御を備えた、太陽光発電、風力発電、エネルギー貯蔵、EV 充電用の特別なソリューション。

モジュール式、標準化、コンパクト

より迅速な設置、より小さな設置面積、高密度電源と迅速な配送のための柔軟な拡張。

結論

低圧配電システムの中核機器である低圧開閉装置の構造設計、保護構成、製造プロセスは、電源の信頼性、機器の安全性、作業員の安全に直接影響します。インテリジェンス、グリーン化、高信頼性、モジュール化のトレンドにより、業界は着実な成長を続けるでしょう。ハイエンド、ブランド化された、グローバル化された機能が重要な競争力となります。高品質で信頼性の高い開閉装置を選択すると、配電システムの安定性が効果的に向上し、障害リスクが軽減され、安全で安定した電力を確実にサポートできます。

よくある質問

1. 低圧開閉装置は主にどこで使用されますか?

工場、住宅地、ショッピングモール、病院、データセンター、地方自治体のプロジェクトで配電、制御、保護のために使用されています。

2.主な構造タイプは何ですか?

信頼性の要求に応じて、固定式、引出し式、引出式を選定。

3.IP レーティングとは何を意味しますか?

通常の屋内環境では IP30/IP40。 IP54の防塵・防滴性能を備えており、湿気や粉塵の多い現場に適しています。

4.選択的調整とは何ですか?障害に最も近いブレーカーのみが作動するため、大規模な停電が回避され、供給の信頼性が向上します。

5.インテリジェントスイッチギヤの利点は何ですか?

遠隔監視、障害事前警報、エネルギー統計、自動記録、無人でスマートな操作。

6. 開閉装置はカスタマイズできますか?

はい、電流、電圧、回路、機能、サイズ、保護レベルのカスタマイズをサポートしています。

7. 納期はどのくらいですか?

標準製品の場合は 7 ～ 15 日。カスタマイズされたプロジェクトの場合は 15 ～ 30 日。
