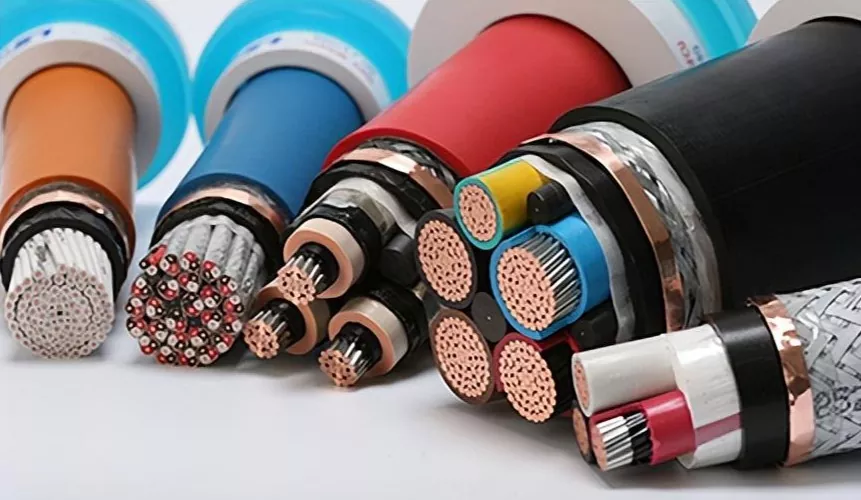

低電圧電源ケーブル

工場直送の低電圧電源ケーブルの卸売 - 大量注文は 50% オフ。 Ceho のケーブルには、電力サイズの UL トレイ ケーブルと、さまざまなシールドまたは外装オプションで利用できる CSA Teck 90 ケーブル (アース付き 3 導体またはアース付き 4 導体製品) が含まれます。どのケーブルを選択しても、卓越した信頼性と最大のパフォーマンスを体験できます。低電圧電力ケーブルは、現代の電力システムに不可欠なコンポーネントであり、低電圧 (LV)、中電圧 (MV)、および高電圧 (HV) ネットワーク全体に効率的に電力を伝送するように設計されています。これらの電気ケーブルは、優れた導電性、堅牢な絶縁、耐熱性と耐候性に対する優れた耐性を備えており、産業、商業、インフラ用途に適しています。先進の材料と精密エンジニアリングを採用した電力ケーブルは、さまざまな環境において安全で安定した長期にわたるエネルギー伝送を保証します。

低電圧ケーブルサイジングモジュール

明らかに、設置環境が異なれば、必要なケーブルの設計と材料も異なります。 Ceho の選択モジュールは、次のいずれかの標準に基づいて、ネットワーク内の特定の場所のケーブル サイズを計算できます。

● IEC 60364 5-52 規格: 低電圧電気設備 - パート 5-52: 電気機器の選択と設置 - ケーブル システム。

● NEC 方式: NFPA-70-2011 米国電気規定。

このモジュールはラジアルバランス型三相/単相システムに適しています。計算では、銅またはアルミニウムの導体材料、および関連規格に準拠した絶縁材料またはケーブル タイプがサポートされます。

計算

● 電流容量 – ケーブルの設置方法を考慮して、ソフトウェアは設置された電流容量に基づいてケーブル サイズを決定します。低電圧電力ケーブルを選択する際に考慮すべき要素には、土壌の熱抵抗と温度、回路グループが含まれますが、これらに限定されません。

● 通常の動作条件での電圧降下制限 – 標準の電圧降下公式に基づいて計算されます。ソフトウェアは、指定された電圧降下制限に基づいてケーブル サイズを決定します。低電圧電力ケーブルでは、ケーブルの抵抗、リアクタンス、長さが考慮され、最大許容電圧降下に関するデータが提供されます。

● 短絡耐力 (IEC 規格のみ) – 最大故障電流と故障期間に基づいて短絡温度上昇を計算します。これらのパラメータは定義することも、実行された短絡解析に基づいて定義することもできます。

● 同じデバイスで複数の計算が実行される場合、最適な寸法が決定され、ケーブル ライブラリから特定のケーブルが推奨されます。

● 全負荷電流と力率は、実行された電力潮流解析に基づくか、ユーザーが定義できます。

ケーブルライブラリ

ケーブルの種類は、ケーブルを選択する際の重要な要素です。 Ceho のソフトウェアには、シングル コア、3 コア、およびアース導体を備えた 3 コア ケーブルを含む包括的なケーブル ライブラリが含まれています。すべての公称データとケーブル構成データを計算に利用できます。

低電圧電源ケーブルの選択とサイズ決定の 8 つのステップ

1. 負荷要件を決定する

機器の電力、動作時間、負荷の種類（連続/断続）に基づいて電流需要を計算し、ケーブルが長期間安定して負荷を支えることができるようにします。 ‌

2. ケーブルの種類を選択します

用途シナリオ（原子力発電所、産業用、民生用など）に基づいて、絶縁材料（架橋ポリエチレンなど）、導体材料（銅またはアルミニウム）、構造（単芯または多芯）を選択します。 ‌

3. 電流容量の計算

許容電流容量は、ケーブルの断面積、周囲温度、敷設方法（直埋、電線管、架空など）から計算し、定格値を超えないようにしてください。 ‌

4. 短絡保護を考慮する

ケーブルの短絡耐量をチェックして、事故電流が流れる状態で一定時間耐えられることを確認してください (AP1000 原子力発電所で要求される短絡耐量など)。 ‌

5. 電圧降下を評価する

機器の異常動作を避けるために、線間電圧降下を計算し、終端での電圧変動が許容範囲内 (通常 5% 以下) であることを確認してください。 ‌

6. 経済分析

さまざまな断面積のケーブルの初期投資 (CAPEX) と運用コスト (OPEX) を比較し、長期コストが最適なソリューションを選択します。 ‌

7. 環境要因を調整する

ケーブルの通電容量を適正化する：高温環境では容量を下げて使用し、湿気の多い場所や腐食性の高い場所では耐候性のある材質を選択してください。 ‌

8. 安全規制の遵守

UL や ETAP などの規格に従って、低電圧電源ケーブルの選択が火災予防、爆発防止、および人員の安全要件 (アーク保護など) を確実に満たすようにしてください。
