高圧電力ケーブル

Cceho は中電圧電源ケーブルの大手メーカーおよびサプライヤーであり、競争力のある工場価格で OEM/ODM サービスを提供しています。定格 5kV ～ 35kV ケーブルは、産業用および商業用設備の配電回路に使用されます。中電圧電源ケーブルは、湿潤または乾燥した場所での使用に適しており、配線路、ダクト、屋外に設置され、NEC の許可に従って空中または直接埋設されます。温度は 105°C (MV105) を超えないようにしてください。

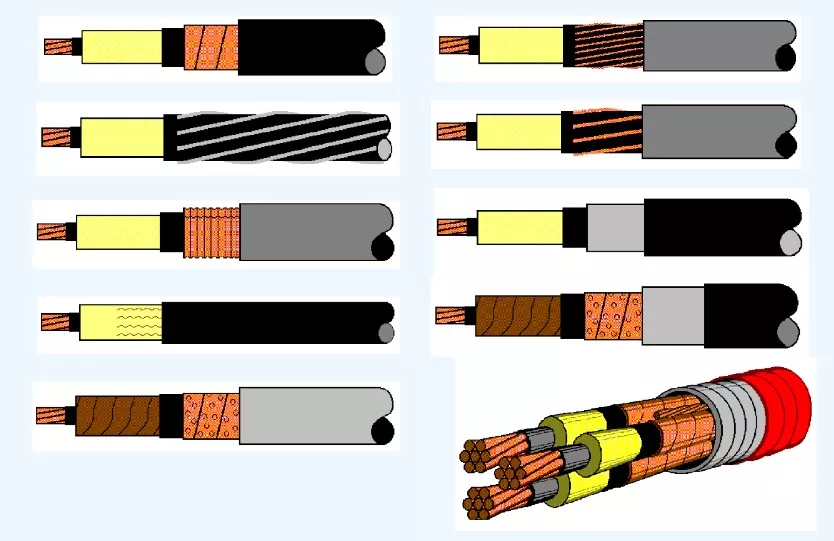

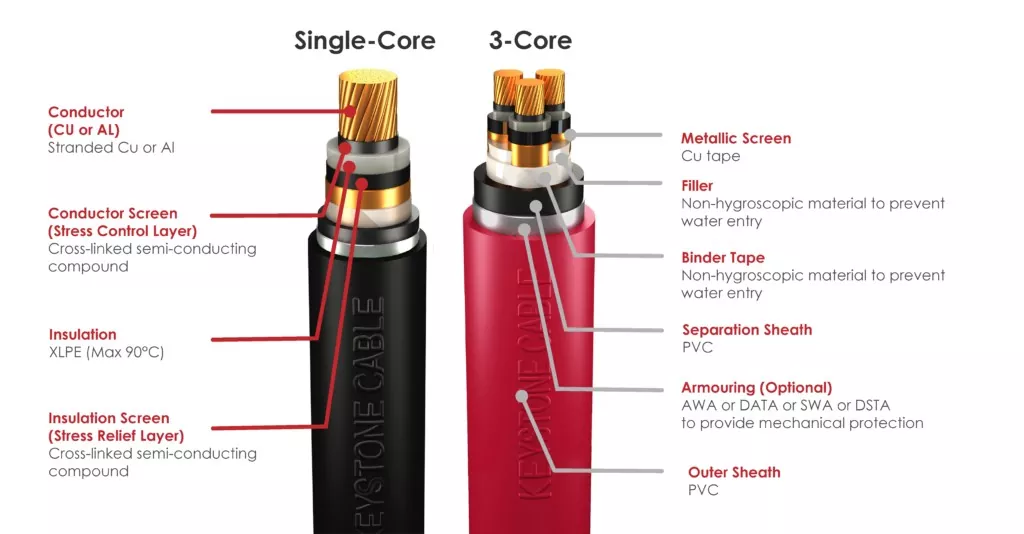

MVケーブルの構築

導体

MV ケーブルの構築に使用する導体は、銅とアルミニウムの 2 種類です。

・銅：純度99.95％以上の電気銅を使用。

· アルミニウム: 最低純度 99.70% のアルミニウムインゴットから引き出されます。

導体スクリーン

当社の導体スクリーンは、金属導体を覆う押出成形された架橋半導体化合物です。この層は断熱材のストレスポイントとして機能し、長期的な耐久性を弱める可能性があります。

断熱スクリーン

断熱スクリーンは、断熱材の上に押し出された架橋半導体化合物です。これは滑らかな表面を提供し、電界が存在する絶縁体と電界がゼロの導電性金属スクリーンの間の移行材料として機能します。したがって、これにより絶縁層における応力が軽減される。

メタリックスクリーン

金属スクリーンは通常、絶縁スクリーン上に螺旋状に重ねられた銅テープの層で構成されます。 3 芯ケーブルの金属スクリーンにより、電界がケーブル コア内に確実に閉じ込められます。

ケーブルアセンブリ (オプション)

3 コア ケーブルの場合、コアをレイアップする前に、識別用のタオ (茶色、黒、灰色) が金属スクリーンの下に配置されます。

ケーブル全体を円形にするために、レイアップされたコアの間に非吸湿性のポリプロピレン フィラーが塗布されています。ポリプロピレン テープまたは PETP (ポリエステル) テープは、レイアップ コア上のバリア テープとして使用されます。

分離シース（オプション）

すべての外装ケーブルには、黒色 PVC 、MDPE または LSZH 分離シースの押出層が含まれており、コアまたはレイアップ コアの上に適用され、異なる金属を分離し、ガルバニック効果を回避することで腐食を防ぎます。

鎧（オプション）

外装ケーブルでは、機械的保護を強化するために、外装が分離シースの上に適用されます。単心ケーブルではアルミニウム ワイヤ (AWA)、二重アルミニウム テープ アーマー (DATA) が使用され、多心ケーブルでは亜鉛メッキ鋼線アーマー (SWA) または二重亜鉛メッキ スチール テープ アーマー (DSTA) が使用されます。

アウターシース

すべての中電圧電力ケーブルには、コア、レイアップ コア、または外装の上に PVC 、MDPE または LSZH の押出層の外側シースがあります。この外側のシースは通常黒色で、ケーブルを日光やシロアリから保護します。メーカーと購入者の合意により、別の色も提供される場合があります。
