エポキシ樹脂キャスト乾式変圧器とは何ですか?彼らは何をするのですか?

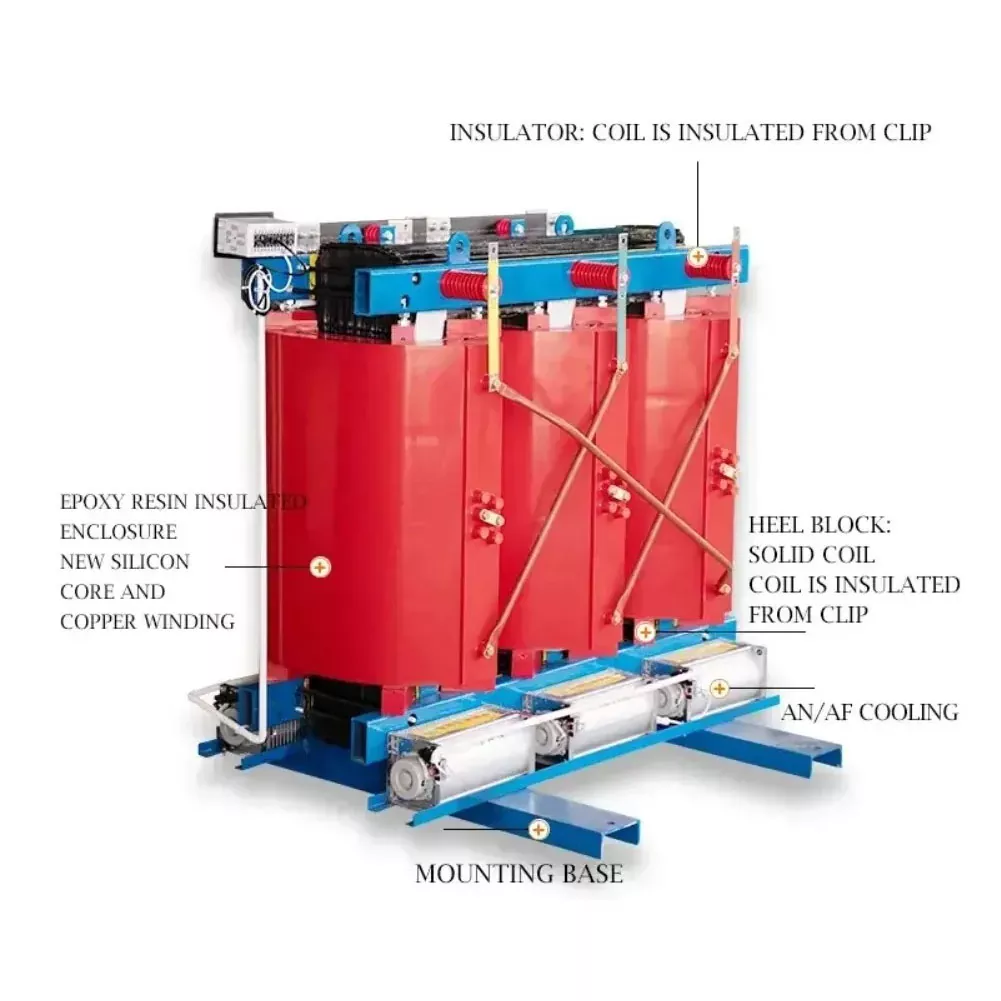

I. エポキシ樹脂キャスト乾式トランスとは何ですか?

エポキシ樹脂乾式トランスは絶縁材にエポキシ樹脂を使用しています。高電圧巻線と低電圧巻線を銅テープ（箔）で巻き、真空中でエポキシ樹脂を流し込んで固めて高強度のグラスファイバー構造を形成します。絶縁グレードは F および H です。乾式変圧器は熱放散を空気対流または強制空冷に依存しており、変圧器油は使用されていません。

耐火性、防爆性、メンテナンスフリーの特性により、都市の地下鉄、高層ビル、空港、病院、商業センター、その他の防火性と安全性の要件が高い場所で広く使用されています。

II.エポキシ樹脂キャスト乾式変圧器のプロセス特性

1. 巻線鋳造成形：高電圧および低電圧巻線は、真空状態でエポキシ樹脂混合物で鋳造され、固化後に緻密で固体の全体を形成します。

2. 絶縁システム: 主な絶縁材としてエポキシ樹脂、補強材としてガラス繊維を主に使用します。絶縁油を必要とせず、強固な絶縁機器です。

3. 冷却方式：通常 AN（自然空冷）または AF（強制空冷）。温度調節器と軸流ファンを搭載しており、負荷温度に応じてファンを自動起動・停止できます。一部の製品では、短期間の過負荷動作が可能です。

Ⅲ．エポキシ樹脂キャスト乾式変圧器の主なメリットとデメリット

利点:

1. 高い安全性と環境への配慮

• 防火・防爆：エポキシ樹脂自体が難燃性、難燃性、自己消火性の素材であり、火災や爆発の危険性を根本的に排除します。
• 無公害：絶縁油を含まないため、油漏れによる土壌や水源の汚染の心配がありません。とてもきれいです。

2. 優れた電気的・機械的特性

• 高い絶縁強度：硬化したエポキシ樹脂は緻密な絶縁層を形成し、優れた絶縁性能と強い雷衝撃耐性を備えています。
• 強力な短絡耐性：コイルは非常に高い機械的強度を備えた高強度の剛体全体に固められており、突然の短絡が発生した場合に発生する大きな電気力学的衝撃に耐えることができます。

3. 優れた環境適応性

• 防湿・防塵：封止樹脂層により湿気、塵埃、腐食性ガスを効果的に遮断し、湿度100％の環境でも正常に動作します。
• 低メンテナンスコスト：運転前の予熱や停止後の乾燥処理が不要です。日常のメンテナンス作業は最小限で済みます。

4. 高効率・省エネ・コンパクト設計

• 低損失：鉄心（高品質珪素鋼板の使用など）と巻線設計の最適化により、無負荷・負荷損失が非常に低くなり、省エネ効果が大きくなります。
• 小型・軽量：エポキシ樹脂の高い絶縁効率により、同容量の油入変圧器に比べて大幅に小型・軽量となり、設置スペースや土木工事費を節約できます。
• 【低騒音】先進的な技術と材料を採用し、動作音が低く、騒音に敏感な病院、住宅などに適しています。

短所:

• 耐熱温度は比較的限定されており、一般的に使用される絶縁グレードはF（155℃）またはH（180℃）であり、長期使用温度は通常120℃〜140℃程度に制限され、過負荷耐量は油入タイプほど良好ではありません。
• 部分放電と亀裂の危険性: 注湯プロセスが厳密に管理されていない場合 (気泡や不均一な混合など)、部分放電が発生しやすくなります。極端な寒冷や高温の変化や機械的ストレスがかかると、エポキシ樹脂に亀裂が生じる危険性があります。
• 高コスト：初期取得コストは、通常、同じ容量の油入変圧器よりも高くなります。

IV.エポキシ樹脂キャスト乾式変圧器のメンテナンスとよくある故障

• 日常の注意点：外観（クラック、放電痕）、温度（温調、ホットスポット）、異音に注意してください。絶縁体、巻線表面、エアダクトを清潔に保ち、ほこりが蓄積して放熱や絶縁に影響を与えないようにしてください。
• 定期検査・試験：絶縁抵抗、直流抵抗、交流耐電圧、部分放電等。ファスナーと接地の検査も重要です。

典型的な問題:

• 巻線の過熱: 多くの場合、過負荷、換気不良、または経年劣化に関連します。エポキシの変色、焦げる臭い、または局所的な過熱として現れる場合があります。
• 部分放電: 絶縁体の湿気や損傷、リード線や接地の不良などが原因で発生する可能性があり、時間の経過とともに劣化が促進されます。
• 異常な騒音/振動: コアのクランプの問題、締結具の緩み、負荷高調波、共振などに関連している可能性があります。

V. エポキシ樹脂キャスト乾式変圧器の共通技術パラメータ

以下は、エポキシ樹脂キャスト乾式変圧器の一般的な技術パラメータ範囲の一部です。具体的な値はモデルやメーカーによって異なります。

当社はエポキシ樹脂キャスト乾式変圧器選択可能です。

VI.エポキシ樹脂キャスト乾式変圧器の主な応用分野

エポキシ樹脂キャスト乾式変圧器は、安全性と環境要件が高い次の場所に特に適しています。

• 都市公共施設：高層ビル、商業センター、空港、地下鉄駅、トンネル、スポーツ会場など
• 重要な機関: 病院、データセンター、劇場、学校、研究所など、電力供給の継続性と信頼性を確保します。
• 産業環境：化学工場、原子力発電所、鉱山、発電所、その他可燃性、爆発性、腐食性ガスが存在する過酷な環境。
• 新エネルギー分野：風力発電、太陽光発電所など
