低電圧受電キャビネットの保護ロジックを解読: 安全で信頼性の高い電力供給を実現するには?

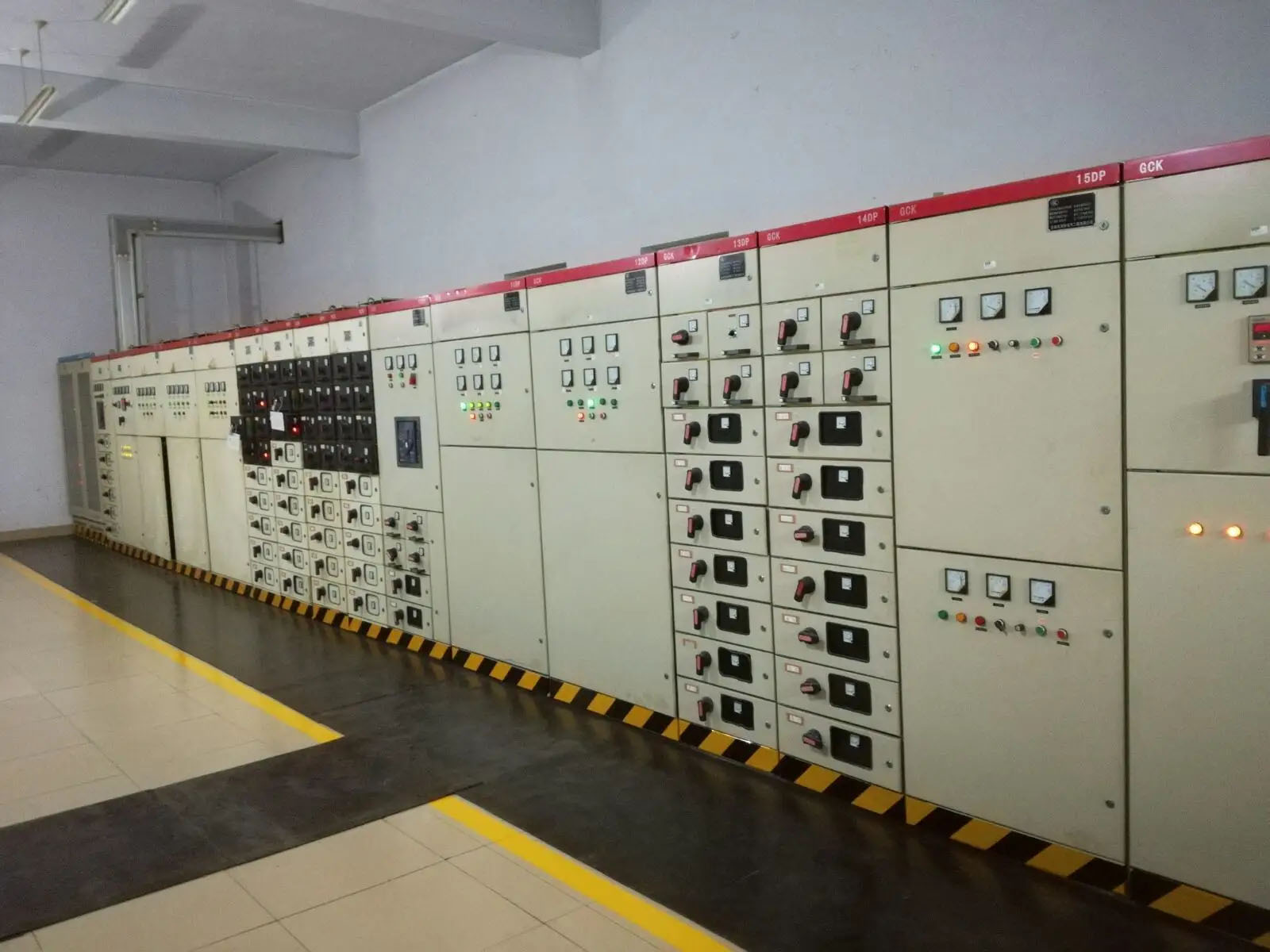

I. 電気的安全性とシステムレベルの位置づけ

低電圧配電システム全体の総合的な電力入口として、ステーション全体の配電に対する主要な保護ゲートウェイとなります。故障は低電圧システム全体に影響を及ぼすため、信頼性が最優先されます。

誤並列や誤送電を防ぐために、入力線、バスタイ、出力線の論理を厳密に区別する必要があります。

システムの絶縁調整要件を満たします。定格絶縁電圧、電源周波数の耐電圧、および相間/相から接地までの安全距離は、沿面距離、絶縁破壊、および相間の短絡を防止するための規制に準拠する必要があります。

II.コアの電気的性能 (ハードテクノロジー)

定格動作電圧はシステムの相電圧および線間電圧と互換性があり、定格耐電圧を超えることなく長期動作を保証し、現場の電源周波数および高調波条件に適応します。

定格連続通電容量：キャビネット、主バスバー、受電ケーブル接続部、およびサーキットブレーカー本体の長期にわたる温度上昇を制御し、接点および銅バーに過熱、変色、または磨耗が発生しないこと。

短絡耐量と遮断容量

最終的な/動作時の短絡遮断容量は、オンサイトシステムの最大短絡電流より大きくなければなりません。

短時間耐電流、ピーク耐電流は規格を満たしております。キャビネット本体が変形したり、バスバーがずれたり、短絡衝撃により絶縁部品が破裂したりしないこと。

温度上昇と放熱設計：キャビネットの換気ダクトは合理的で、上部と下部にスムーズな空気の入口と出口があります。バスバーやブレーカーの密集部に熱がこもらず、高負荷での長期運転でも温度上昇が基準を満たします。

Ⅲ．保護ロジックと制御機能

基本的な保護: 過負荷長時間遅延、短絡短時間遅延、瞬時短絡、地絡保護。保護曲線は下流負荷の特性と一致します。

電力網が停電したときに自動的にトリップし、電力供給が回復したときの自己再閉衝撃を防止する不足電圧/電圧損失トリップ機能を備えています。

保護設定の階層的調整: 下流の軽微な障害による主入線の完全なトリップを回避するために、着信回線保護は下流の発信回線保護と選択的に調整されます。

信頼性の高い2次回路：制御電源、開閉回路、インターロック回路を標準配線しており、仮想結線や誤動作がありません。

低電圧受電キャビネット保護の論理ブロック図（テキスト版）

ａ．全体的な信号の流れのブロック図

1次主回路電流 → 変流器(CT)サンプリング → インテリジェントコントローラ(ACB解除) → 論理判定：長時間遅れ/短時間遅れ/瞬時/地絡/不足電圧 → 動作設定を満たす → トリップ指令発行 → 遮断器引外し機構 → 受電主回路遮断

b. 4 つの主要な保護ブランチのブロック図

過負荷長時間遅延保護ロジック負荷電流が標準を超える → CT がサンプリングされてコントローラに送信 → 時間の逆数の長時間遅延曲線と一致 → 軽度の過負荷の場合は長い遅延、重度の過負荷の場合は短い遅延 → 遅延が期限切れになる → トリップ

短絡短時間遅延保護ロジック下流回路で短絡が発生 → 短絡電流により着信回線コントローラがトリガー → 着信回線は 0.1 の短時間遅延を設定～0.3秒 → まず、発信線のサーキットブレーカーが瞬間的にトリップして障害が解消されるまで待ちます → 発信線がトリップしなかった場合/障害が解消されなかった場合 → 遅延が経過します → 着信線のトリップ（オーバーステップを防止）

短絡瞬間保護ロジック母線近くまたは受電線キャビネット内の重大な短絡 → 短絡電流が瞬間設定を大幅に超える → 短時間の遅延や待機なしで直接トリガー → コントローラーが即座にコマンドを発行 → 回路ブレーカーが瞬時にトリップ

地絡保護ロジック方法1：零相CTで三相＋Nのベクトル和を収集方法2：コントローラが三相電流運転により零相電流を演算 → 不平衡零相電流が基準値を超えたことを検出 → 単相地絡・絶縁損傷・漏電を判定 → 警報または遅延・瞬時トリップ

c.不足電圧/電圧損失保護ロジックブロック図

受電線電圧の低下 / 外部送電網の電力喪失 → 不足電圧解除がリアルタイムで電圧を監視 → 電圧が設定されたしきい値より低い → 不足電圧解除が動作 → 強制トリップ → 送電網が復旧した後は自動再投入は許可されません。閉じることは手動/論理権限でのみ実行できます

d.デュアル入力ライン + バスタイ (3 スイッチインターロック) のインターロックロジックブロック図

1# 着信回線が閉じています

↓

電気補助接点 + 機械接続ロッド

↓

2# 着信線とバスタイの閉回路をブロックします。

2# 着信回線が閉じています

↓

1# 入力ラインとバスタイの閉回路を同時にブロックします。

バスタイが閉まっている

↓

1# と 2# の着信回線の閉路を同時にブロックします。

基本ルール: 3 つのスイッチのうち、いつでも閉位置にできるのは 2 つだけです。 3 つのスイッチをすべて同時に閉じることは固く禁止されています。

e.上位および下位レベルの保護の調整論理ブロック図

発信線キャビネット: 短絡瞬時トリップ → 時間差ステップ調整 → 入力線キャビネット: 短絡短時間遅延トリップ → 実現: 下流の障害は主入力線ではなく下流のスイッチによってトリップされ、電源の選択性が確保されます。

IV.機械的インターロックと電気的インターロック (最優先)

単一の入力ライン: キャビネットのドアとスイッチ間の機械的インターロック。ドアが閉じているときは開くことができず、ドアが開くとスイッチが強制的に作動して、誤ってライブ間隔に入るのを防ぎます。

二重入力線 + バスタイシナリオ: 電気的インターロックと機械的インターロックの二重インターロックにより、循環、短絡、変圧器の焼損を防ぐために、2 つの入力線を同時に閉じること、および入力線とバスタイの違法な並列接続を厳しく禁止します。

サーキットブレーカー自体の機械構造は信頼性が高く、所定の位置で開閉し、妨害がなく、エネルギー貯蔵機構が確実に動作します。

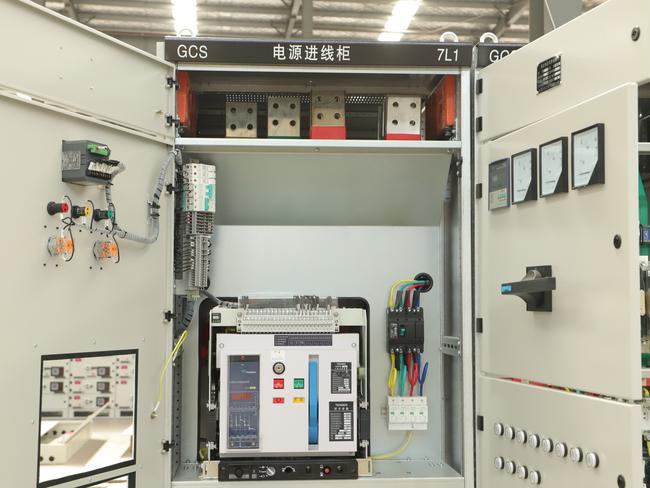

V. キャビネット構造とバスバー技術

キャビネットプレートの強度とフレーム剛性は、短絡起電力衝撃に十分に耐え、揺れや変形がありません。

主要バスバーの仕様、配置、および絶縁サポートは規制に準拠しています。相順配置は標準であり、相間および相から接地までの絶縁隔壁は完全です。

完全な接地システム: キャビネットのフレーム、ドア、サイドパネル、およびバスタイキャビネットはすべて、連続的で途切れることのない接地経路により、確実かつ集中的に接地されています。

保護レベルは現場の環境に合わせて調整され、粉塵、飛沫、小動物がキャビネット内に侵入してショートを引き起こすことを防ぎます。

VI.監視と表示の構成

電流と電圧のリアルタイム監視を標準装備し、三相バランスや電圧偏差を確認できます。

受電回線の活電状態を直感的に判断できる活電表示装置を搭載しており、誤タッチや誤メンテナンスを防止します。

結露による絶縁劣化を防ぐため、温湿度監視と庫内結露防止・制御を必要な設定にします。

VII.環境と運用への適応

現場の標高、温度と湿度、粉塵、腐食性ガスの環境に適応します。絶縁部品およびキャビネット本体は防食・耐候性規格を満たしています。

庫内結露・カビ防止設計。暖房および除湿装置は湿気の多い場所に設置されます。

メンテナンススペースとケーブルの出入り口スペースを確保します。配線はすっきりしており、一次回路と二次回路は干渉を防ぐために別々に配線されています。

Ⅷ.運転保守と安全検査

メンテナンス中に電源を確実に絶縁するための明白なブレークポイントを備えています。

安全な運用条件で停電ラベル貼付や施錠保守運用プロセスを実装可能。

部品が合理的に配置されており、日常点検、温度測定、締め付け、後期の部品交換が容易で、メンテナンスに行き詰ることがありません。

まとめ

低圧受電キャビネットは、低圧配電システムの中核となるゲートウェイであり、電源へのアクセス、安全保護、負荷分散という重要なタスクを担います。その中心的な関心事は、電気的安全性の位置付け、コアの電気的性能、保護ロジックと制御、インターロック保護、キャビネットとバスバー技術、監視構成、環境への適応、運用と保守の安全性の 8 つの側面に焦点を当てています。その中でも、保護ロジック (過負荷、短絡、地絡、不足電圧保護を含む) と二重インターロック (機械的 + 電気的) は、キャビネットの安全で安定した動作を確保するための鍵であり、故障の拡大、誤った操作、および安全事故を効果的に防止できます。すべての指標の合理的な一致と技術基準への厳密な準拠は、低電圧受電キャビネットが長期にわたって信頼性の高い動作を行うための前提条件です。
