高電圧開閉装置は電力システムの安全で安定した動作をどのように確保するのでしょうか?

高電圧開閉装置は電力システムの安全で安定した動作をどのように確保するのでしょうか?

I. 高電圧開閉装置の中核となる定義と業界での位置づけ

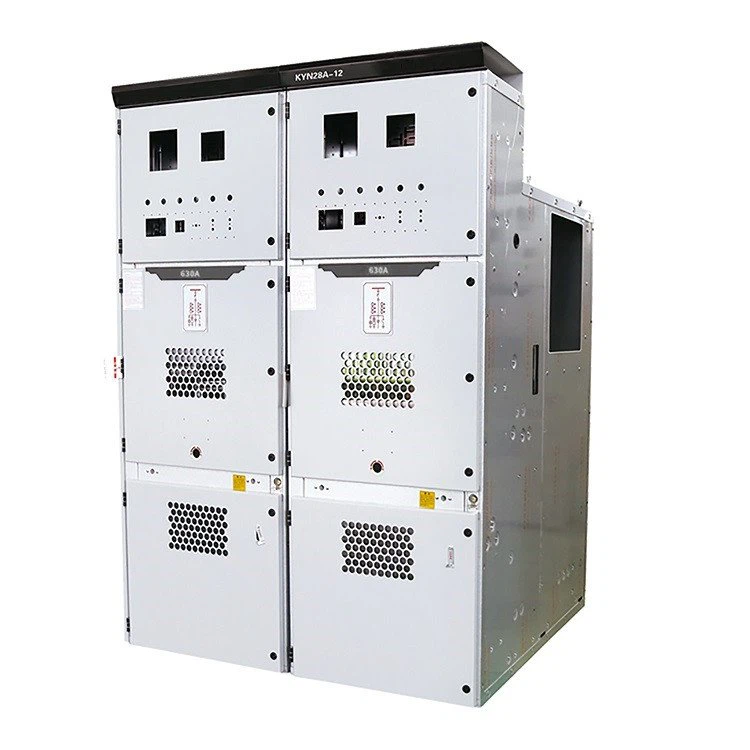

高圧開閉装置は、送配電システムの中核となる配電機器一式です。一般的な電力業界の規格によれば、特に高電圧電力回路の接続、切断、監視、保護、制御を実現できる定格動作電圧が 36kV を超える密閉型開閉装置を指します。通常の低圧配電機器とは異なり、高圧開閉装置は長時間充電待機状態にあり、ほとんどの時間閉位置に留まり、機器のメンテナンス、回線障害、送電網の配電中にのみ開路および遮断動作を実行するため、設備の耐障害性が非常に低く、信頼性の要件が非常に高くなります。

送電網、発電所、工業および鉱山企業、大規模な建物の配電システムの重要なハブとして、高電圧開閉装置は電力供給の安定性、安全性、継続性を直接決定します。過負荷、短絡、落雷過電圧などの故障電流を正確に遮断するだけでなく、電気エネルギーの合理的な分配、ライン絶縁、機器保護を実現し、高電圧および低電圧配電システムに不可欠なコア機器となっています。過去 15 年間、電力インテリジェンスのアップグレードとグリーン化に伴い、高電圧サーキット ブレーカーの技術は急速に進化してきました。最小油遮断器やエアブラスト遮断器は段階的に改良され、優れた絶縁性と消弧性能により六フッ化硫黄（SF6）遮断器が現在の高圧開閉装置のコア構成の主流となっています。

II.開閉装置の電圧レベルの完全なカテゴリ分類

定格動作電圧に従って、電力業界は開閉装置を低電圧、中電圧、高圧の 3 つのカテゴリに分類します。 3 種類の機器は、アプリケーション シナリオ、構造構成、安全基準に大きな違いがあり、さまざまな配電シナリオのニーズに適応します。

1. 低圧開閉装置 (LV)

定格動作電圧 ≤ 1kV で、主に配電変圧器の低圧側に設置され、工業作業場、商業ビル、住宅コミュニティなどの末端配電シナリオで広く使用されています。シンプルな構造、便利な操作、低いメンテナンスコストで、端末の電力エネルギーの分配と基本的な回路保護を担当します。

2.高圧開閉装置(MV)

定格動作電圧範囲は1kV～75kVです。工業生産や中小規模の変電所では一般的な設備です。主に発電機、フィーダ回路、大型モーター、地域送配電線、その他の機器に適用され、配電効率と障害保護機能を考慮し、ミッドエンド送電シナリオに適応します。

3. 高電圧開閉装置 (HV)

定格動作電圧が 75kV 以上で、高電圧送電および配電用の特別な機器です。高電圧、大電流、高負荷の作業条件向けに設計されており、強化された安全保護装置と高精度監視コンポーネントの完全なセットが装備されています。これは主に、大規模な変電所、発電所、州をまたぐ送電線、石油化学産業、冶金重工業などの高リスクかつ高負荷の電力シナリオで使用されており、高電圧送電網の安定した運用の中核的な保証となっています。

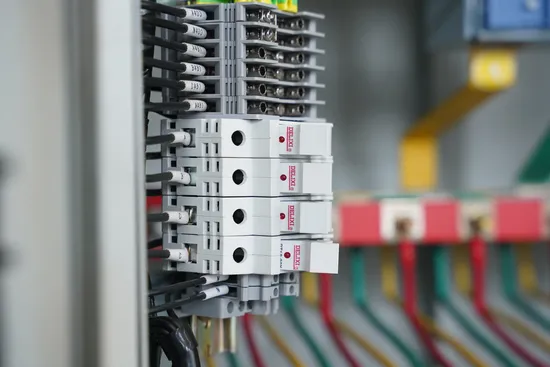

Ⅲ．高圧開閉装置の完全なコアコンポーネントと機能の詳細な説明

高圧開閉装置はモジュール式密閉盤構造となっており、屋内設置形式と屋外設置形式に分かれます。全体は、一次主回路装置、二次制御および監視装置、安全保護装置の 3 つのモジュールで構成されています。すべてのコンポーネントが連携して、完全な配電、保護、監視システムを構築します。コアコンポーネントの機能は次のとおりです。

1. 高圧サーキットブレーカー (コアエグゼクティブコンポーネント)

高電圧開閉装置の「心臓部」として知られるこの部品は、負荷のある回路のオン/オフを切り替え、短絡事故電流を遮断できる唯一のコアコンポーネントです。機器の応答速度はミリ秒に達する場合があります。回線内に過負荷、短絡、漏電などの障害が発生した場合、瞬時に障害回路を遮断し、障害の拡大を防ぎ、バックエンド機器と伝送路全体を保護します。現在、主流のタイプはSF6サーキットブレーカーで、強力なアーク消弧能力、優れた絶縁性能、低い故障率、長い耐用年数という利点があり、長期連続運転条件に適応します。

2. 計器用変圧器（監視・計測の中核）

変流器（CT）と電圧変圧器（VT）に分けられ、開閉装置の「感覚器官」となります。中心となる機能は、高電圧および大電流を標準の低電圧および小電流信号に変換することです。一方で、機器の測定と電力データのモニタリングに正確なデータを提供します。一方、保護リレーにトリガー信号を提供し、自動故障早期警告とトリップを実現し、電力システムの視覚化された制御可能な動作を保証します。

3. 接地スイッチ (安全保護の核心)

これは必須の安全コンポーネントであり、主に機器のメンテナンス条件で使用されます。サーキットブレーカーと断路器が開いて電源がオフになった後、接地スイッチは接地回路を迅速に確立し、ラインと機器に残っている誘導電荷と残留電圧を完全に解放し、実稼働の隠れた危険を排除し、保守員の個人の安全と機器の安全を完全に確保します。

4. 昇圧/降圧トランス

これは開閉装置の中で最大かつ最も高価な電力変換装置です。昇圧変圧器は主に送電端で電圧を上げて送電電流を減らし、長距離送電時の電力損失を減らすために使用されます。降圧変圧器は、高圧の電気エネルギーを産業用や民生用の機器に適した低圧の電気エネルギーに変換するために配電端で使用され、効率的な伝送と電気エネルギーの合理的な適応を実現します。

5. 断路スイッチ（絶縁部品）

アイソレータとも呼ばれ、アーク消弧機能のない機械式の手動スイッチであり、負荷を掛けた状態での操作は厳禁です。その主な機能は、機器と電力網の間の物理的な分離を実現し、明らかな電源オフブレークポイントを形成し、機器のメンテナンスおよびラインの運用と保守に安全な動作条件を提供することであり、高電圧動作の基本的な安全保証デバイスです。

6. 保護リレー（インテリジェント制御コンポーネント）

開閉装置の「インテリジェントな頭脳」は、線間電圧、電流、温度などの動作パラメータを 24 時間リアルタイムで監視し、短絡、過負荷、地絡などの異常な動作状態を正確に識別します。故障が検出されると、直ちにサーキットブレーカーをトリップさせる指令を送信し、同時に故障アークを消して故障データを記録することで、迅速な故障切り分けと追跡可能性を実現します。

7. バスバー (電気エネルギー伝送路)

低インピーダンスの導電性材料で作られており、開閉装置内の電気エネルギー伝送の主なチャネルとなります。サーキットブレーカー、変圧器、変圧器などのすべてのコアコンポーネントを接続し、キャビネット内の電気エネルギーの効率的かつ安定した伝送を保証します。その材料品質と設置プロセスは、開閉装置の全体的な伝送効率に直接影響します。

8. 避雷器と接地網 (過電圧保護システム)

避雷器は、雷の過電圧やスイッチング過電圧などの一時的な高電圧の衝撃用に特別に設計されています。サージエネルギーを素早く吸収し、機器の絶縁層の高電圧破壊を回避します。支持接地グリッドは地中の金属電極と接地棒で構成されており、故障電流とサージ電流を素早く大地に伝導し、一時的な高電圧損傷から機器を二重に保護します。

9. コンタクタ

1kV以下の低圧補助回路に適しており、主にモーター、コンデンサ、照明器具などの負荷を制御するため、制御回路や電源回路を遠隔から頻繁にオンオフすることができます。サーキットブレーカーと比較して、コンタクタは動作周波数が高く、機械的寿命が長いですが、高電圧故障遮断能力がなく、低電圧の補助制御部品としてのみ使用されます。

IV. 2 つの主要なタイプの高圧開閉装置とその長所と短所の比較

業界では、絶縁媒体の違いに応じて、高電圧開閉装置を空気絶縁開閉装置 (AIS) とガス絶縁開閉装置 (GIS) の 2 つのカテゴリに分類しています。この 2 つは、適応シナリオ、パフォーマンス特性、運用および保守コストに大きな違いがあります。

1. 空気絶縁開閉装置（AIS）

自然空気を絶縁媒体とする従来の高圧開閉装置の主流タイプです。その主な利点は、シンプルな構造、低コスト、便利な設置、直感的な故障診断、日常のメンテナンスの難易度の低さです。欠点としては、キャビネットの体積が大きいこと、断熱性能が環境に大きく影響されること、湿気、埃、汚染された環境では断熱が劣化しやすいことです。これは主に、良好な動作条件を備えた屋外の従来型変電所および高電圧配電シナリオに適しています。

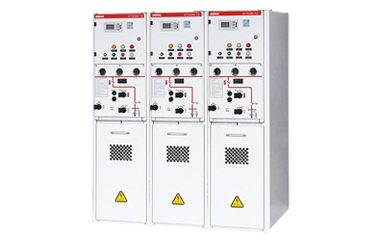

2. ガス絶縁開閉装置（GIS）

絶縁および消弧媒体として高純度の六フッ化硫黄 (SF6) ガスを使用し、すべての通電部品はガス充填キャビネット内に密閉されています。その主な利点は、コンパクトなキャビネット、小さな床面積、安定した絶縁性能、外部の塵、湿気、悪天候の影響を受けないこと、非常に高い動作信頼性と非常に低い故障率です。その欠点は、設備コストが高いこと、メンテナンスプロセスが複雑であること、およびシール性能に対する厳しい要件があることです。これは主に、都市の中核変電所、密閉された機械室、過酷な作業条件、高密度送電などのハイエンドのシナリオに適しています。

V. 高電圧開閉装置の一般的な故障と標準化されたトラブルシューティング方式

高電圧開閉装置の全体的な故障率は低いですが、長期間の運転、環境侵食、不適切な操作、部品の老朽化により、さまざまな故障が発生する可能性があります。本稿では、現場での運用・保守の経験を​​踏まえ、高周波故障の原因と日常点検・設備保守業務に適した標準化された解決策を整理します。

1. 操作ハンドルがロックできない: 錆、詰まり、内部ロック機構の老朽化、またはキーの不一致が主な原因です。処置方法: 特別な操作キーを確認し、ロック機構を洗浄および除去し、特別な潤滑グリースを追加し、損傷したコンポーネントを直接交換して、機械的ロックの正常な機能を確保します。

2. キャビネット内の異音: The core causes are electromagnetic vibration caused by loose fixing screws of the partition plate and cables touching the gland plate.処理方法：キャビネット仕切板のネジをしっかりと締め、シール剤を塗布してケーブル界面を固定し、接触振動ノイズを除去してください。

3. 配線接合部の過熱：ボルトの緩み、長期の過負荷運転、過大な接触抵抗が主な原因です。処理方法：機器の定格電流に従って厳密に動作し、すべての配線ボルトを締め、老朽化し​​て酸化したバスバーとジョイントを適時に交換します。

4. 無資格の絶縁試験と頻繁な地絡：主な原因は絶縁体の亀裂、湿気、汚れであり、絶縁性能の大幅な低下につながります。処理方法: 損傷した絶縁体を交換し、キャビネットの絶縁コンポーネントを特殊な絶縁洗浄剤で洗浄し、湿った部分を完全に乾燥させて絶縁性能を回復します。

5. 保護シャッターの開閉異常：シャッターの変形、可動部の油不足、雑貨の噛み込みにより正常に開閉できなくなります。処理方法：可動部の清掃、シャッターの変形修正、潤滑油の補充、開閉精度の調整を行います。

6. 状態表示灯の消灯: 一般的な原因には、電球の損傷、ヒューズ/抵抗の切れ、補助スイッチの接触不良、リミット スイッチの故障などが含まれます。処置方法：破損した電球とヒューズを交換し、補助スイッチの接点を清掃し、ターミナルのサーキットブレーカーの動作状態を確認します。

7. 制御装置の誤作動：端子台のネジの緩みと制御プラグの接触不良が主な原因です。処理方法: すべての端子ネジを締め、制御コネクタを再度差し込んでロックし、安定したライン接触を確保します。

VI.高圧開閉装置のコア5予防保護機能（セーフティコア）

5 つの防止インターロック機能は、高圧開閉装置の安全設計の中核であり、業界で必須の標準構成です。これは人間の誤操作によって引き起こされる重大な電力事故を機械的に排除することができ、高電圧動作の安全性の中核的な保証となります。

1. 荷重による閉まりを防止: サーキットブレーカートロリーがテスト位置で閉じられた後、機械的ロックがトロリーをロックし、作動中のライブ位置に押し込むことができないため、負荷がかかって閉じるという事故が排除されます。

2. アース線による閉塞防止: キャビネットの接地スイッチが閉位置にある場合、回路ブレーカーを閉じて電源を入れることができないため、接地線を取り外さないと強制送電による短絡や爆発が回避されます。

3. 誤ってライブ間隔に入るのを防ぐ: サーキットブレーカーが閉状態で通電動作状態にある場合、キャビネットの後部ドアはメカニカルロックによってロックされ、開けることができなくなり、人が通電エリアに侵入して感電するのを防ぎます。

4. 電気による接地線の垂れ下がりを防止: サーキットブレーカーが投入および活線動作状態にある場合、接地開閉器の操作機構がロックされ、投入して接地することができなくなり、接地線に電気が垂れ下がることによる短絡事故が解消されます。

5. 負荷がかかった状態でナイフを抜くのを防ぐ: サーキットブレーカーが負荷により閉状態にある場合、トロリーを作業位置から移動することはできません。また、負荷により遮断スイッチを開くことは禁止されています。

VII.全文の核となる要約

高電圧開閉装置は、75kV を超える高電圧電力システム向けの配電機器の中核となる完全なセットです。回路ブレーカー、計器用変圧器、リレー、接地システムなどのモジュール式コンポーネントの協調動作に依存して、電力供給、回路制御、障害保護、安全保護、リアルタイム監視という 5 つの中核機能を統合します。カテゴリーとしては、シンプルな構造で運用・保守が容易なAIS気中絶縁開閉装置と、安定した性能でハイエンドシーンに適したGISガス絶縁開閉装置の2種類に大別されます。

装置全体として故障率が低く、寿命が長く、信頼性が高いという特徴があり、長時間待機運転状態にあります。その中核となる安全保証は、標準化された 5 つの防止インターロック設計と、完璧な過電圧、過負荷、短絡保護メカニズムによって実現されています。日常的な動作障害のほとんどは、コンポーネントの老朽化、取り付けの緩み、環境浸食、不適切な動作によって発生します。定期的な検査と標準化された運用とメンテナンスによって、障害の可能性は大幅に低減できます。送電網送電、産業用配電、新エネルギー電力などの分野では、高電圧開閉装置の安定した動作は、電力システム全体の安全、効率的かつ継続的な動作の重要な基盤です。

Ⅷ.高頻度の FAQ (業界一般)

Q1: 高圧開閉装置と低圧開閉装置の主な違いは何ですか?

A1: 主な違いは、定格電圧、絶縁レベル、機能の配置にあります。高圧開閉装置（75kV以上）は、高電圧アーク消弧、短絡遮断能力、および5つの予防保護を備えており、幹線送電に使用されます。低圧開閉装置（≤1kV）は端末の配電にのみ使用され、構造が単純で高電圧保護はありません。

Q2: GIS と AIS の高圧開閉装置はどのように選択すればよいですか?

A2: 従来の屋外、良好な作業条件、限られた予算の場合は、AIS を選択してください。都市の中核エリア、密閉された機械室、過酷な労働条件、限られたスペースには GIS を選択してください。

Q3: 高圧開閉装置は頻繁に操作しても大丈夫ですか?

A3: いいえ。高電圧サーキットブレーカーは頻繁に負荷を運ぶ動作を禁止されています。補助回路を頻繁にオン/オフできるのは低電圧コンタクタのみです。そうしないと、機器の老朽化が促進され、隠れた危険が発生します。

Q4：高圧開閉装置の五重防止機能は手動で解除できますか？

A4: 無断で公開することは固くお断りします。専門の運用および保守担当者のみが、保守中および安全保護措置を講じた後、仕様に従って一時的にロックを解除でき、運用後は直ちに元に戻す必要があります。

Q5: 開閉装置接続部の過熱による主な危険性と治療原則は何ですか?

A5: Hazards include accelerating component aging, causing short circuits and even fires;治療の原則: 負荷をチェックし、関節を固定し、老朽化し​​たコンポーネントを交換し、過負荷を排除します。

Q6: 高圧開閉装置内で異音が発生した場合、メンテナンスのため停止する必要はありますか?

A6: はい。 Abnormal noise is an early warning of equipment abnormality. If left unchecked for a long time, it will cause faults. It is necessary to shut down immediately to check and eliminate hidden dangers before resuming operation.

Q7: SF6 ガス絶縁開閉装置で毎日検出する必要がある指標は何ですか?

A7: SF6ガス（圧力、純度、微小水）やキャビネットの気密性を定期的に検出し、絶縁性能や機械的動作の柔軟性をチェックします。
