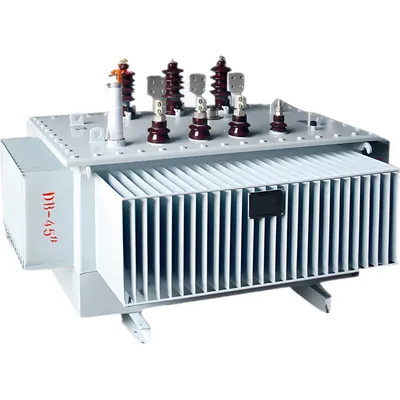

油入変圧器に油漏れがあった場合はどうすればよいですか？

油入変圧器は電力システムの中核機器として、送配電の過程で重要な役割を果たしています。それらの安定した動作は、電力システムの信頼できる電力供給に直接関係します。油漏れは、油入変圧器の最も一般的で典型的な欠陥の 1 つです。発見・対処が遅れた場合、環境を汚染し資源を無駄にするだけでなく、絶縁油の液位低下や絶縁性能の低下を引き起こし、ひどい場合には絶縁破壊や巻線焼損などの大事故を引き起こす可能性があります。

したがって、変圧器の長期にわたる信頼性の高い動作を確保するには、科学的かつ体系的な油漏れの検出と処理計画を確立することが非常に重要です。

I. 油入変圧器の重要性

油入変圧器は電力システムの中核機器として、送配電の過程でかけがえのない重要な役割を果たしています。電磁誘導の原理により電圧の増減を実現することで、さまざまなリンクでの電力需要に対応し、送電時のエネルギー損失を効果的に削減します。

最新の電力システムでは、油入変圧器はメンテナンスが容易で低コストで応用範囲が広いため、発電所、変電所、配電網で広く使用されています。特に高負荷の動作条件下では、油入変圧器は優れた放熱性能と安定した絶縁特性を利用して、電力システムへの継続的かつ信頼性の高い電力供給を確保できます。しかし、電力需要が増大し続けるにつれて、変圧器が直面する動作圧力も増加しており、変圧器の安定性と安全性が電源品質を確保するための重要な前提条件となっています。したがって、油入変圧器の動作特性や故障対応技術を深く研究することは、電力系統全体の信頼性を向上させる上で非常に重要です。

II.油入変圧器からの油漏れの主な危険性

検出と治療について議論する前に、油漏れによって起こり得る影響を明確にする必要があります。

・絶縁性能の低下：油面が低すぎると巻線や鉄心が空気にさらされ、湿気を帯びて酸化し、絶縁強度が低下します。

• 火災の危険性: 漏れた変圧器オイルは可燃性であり、高温の部品や電気火花と接触すると簡単に火災を引き起こす可能性があります。

• 環境汚染: 変圧器油にはさまざまな有毒物質が含まれており、漏洩すると土壌や水を汚染します。

• 経済的損失: 頻繁なオイル補充、メンテナンスのための停止、および故障による損失により、運用およびメンテナンスのコストが大幅に増加します。

Ⅲ．油入変圧器の油漏れのよくある箇所と原因

よくある漏水箇所 主な原因

• 溶接品質の低下、応力集中、溶接部やフランジ接続部の腐食や穴あき
• シール（ガスケット、シールリング）材料の経年劣化、弾性の低下、圧縮永久変形
• ケーシングのキャップが緩んでいる、シールがしっかりしていない、内圧が高すぎる
• タップチェンジャーを頻繁に操作すると摩耗やシールの破損につながります
• ラジエーターと燃料タンクの接続部の取り付け不良と振動疲労

IV.油入変圧器の油漏れ検知方法

さまざまな重大度の漏れに対しては、日常検査、定期検査、および特殊な検査を組み合わせて使用​​する必要があります。

1. 外観検査方法

目視検査法は、変圧器の外表面を目視で観察し、油汚れや油汚れなどの漏れの兆候がないかを確認する伝統的な検査方法です。この方法の操作プロセスは主に検査員の目視と経験的判断に依存する比較的単純なものであり、実用化可能性が高い。具体的には、変圧器のタンクや溶接部、フランジ接続部などの漏れ箇所を一つ一つ検査し、油の残留や油の広がりがないかを細心の注意を払って検査します。さらに、目視検査方法を懐中電灯や虫眼鏡などの簡単な補助器具と組み合わせて、漏れの微妙な兆候の識別を向上させることができます。しかし、この方法は操作が簡単でコストが低いという利点があるものの、検出精度が低く、隠れた漏れや痕跡を発見することが難しく、検査員の主観的な経験に大きく依存するため、判断ミスや見逃しが発生する可能性があります。したがって、目視検査方法は、独立した油漏れ検出ソリューションとしてではなく、予備的なスクリーニング方法としてよく使用されます。

2. ストレス試験方法

耐圧試験法は、変圧器の内部に一定の圧力を加え、圧力の変化を監視して漏れを判定する方法です。この方法の基本原理は、変圧器内部に漏洩箇所がある場合、漏洩により印加圧力が低下し、圧力変化曲線から漏洩箇所と漏洩の程度を解析できるというものです。具体的な動作プロセスとしては、まず変圧器内部を乾燥空気または不活性ガスで所定の圧力値まで満たし、次に空気入口バルブを閉じて圧力変化を継続的に監視する。圧力降下率が設定されたしきい値を超えた場合、漏れの存在を示します。逆に、機器のシール性能が良好であることを事前に判断できます。この圧力試験方法は、より大きな漏れ箇所を検出する際に高い感度を示し、特に新設またはオーバーホールされた変圧器の受け入れ試験に適しています。ただし、この方法には、小さな漏れや目立たない漏れの検出が不十分であったり、漏れ箇所の特定の位置を正確に特定できないなど、特定の制限もあります。さらに、ストレステスト法の実装には専門的な機器と技術サポートが必要であり、操作プロセスが比較的複雑であるため、実際の適用はシナリオによって制限されることがよくあります。

3. 蛍光漏れ検出法

微小な漏水箇所の探索に最適です。

原理：変圧器油に蛍光剤を添加し、一定時間運転し、紫外線ランプを使用して疑わしい部分を照射します。漏れた部分は明るい蛍光を発します。

利点: 高感度で、微小な浸潤ポイントを特定できます。

短所: 操作が比較的複雑で、オイルを停止または排出する必要があります。

4.超音波検査方法

目視できない内部部品や隠れた部品に適しています。

原理: 超音波センサーを使用して、漏洩時に生成される特定の周波数の音波信号を捕捉します。

利点: 非接触であり、電磁干渉の影響を受けません。

短所：環境騒音の影響を大きく受け、経験的な判断が必要となる。

5. 赤外線熱画像検出

主に漏れによる温度異常の解析を支援するために使用されます。

・原理：漏れがあると局所的な油の流れが悪くなったり、油量が不足したりして異常な温度分布を引き起こします。

• 適用シナリオ: 漏れの基準だけではなく、他の手段と組み合わせた総合的な判断。

V. 油入変圧器の漏油処理計画

漏れの重症度と特定の場所に基づいて、さまざまな治療戦略を採用します。

1. 軽微な漏れの処理（ガスケットの劣化など）

• ボルトの締め付け：フランジ接続の場合は、偏りを避けるためにボルトを対角線上の順序で均等に締め付けます。
• シールを交換する: 元の設計材料と一致するか、より優れた性能を備えた耐油ゴム (ニトリルゴム、フッ素ゴムなど) を選択します。シール溝を清掃して、油汚れや不純物がないことを確認します。締めすぎによるガスケットの破損やフランジの変形を防ぐため、規定トルクを守って締め付けてください。

2. 溶接漏れの処理

• 油溶接修理（緊急修理のみ）：熱間作業許可制度を厳格に実施。漏洩箇所の周囲の油汚れを拭き取り、アスベスト布で隔離します。低電流および高速スポット溶接を使用して、ボックスの焼けや油の飛沫の発生を防ぎます。
• オイルの排出と溶接の修理 (推奨される方法): 溶接線の下のオイル レベルを下げます。溶接接合部を清掃し、再溶接または補強します。完成後、真空オイル注入、シールテストを実施します。

3. 重大な漏洩または構造的損傷の処置

広範囲の腐食、亀裂、その他の状況がある場合:

直ちに変圧器を停止してください。評価については、製造元または専門のメンテナンス チームにお問い合わせください。

VI.予防措置とメンテナンスの推奨事項

治療はあくまでも対症療法であり、予防が基本となります。以下の観点から管理を強化することをお勧めします。

1. 定期検査体制：日常検査と月次・四半期ごとの専門検査を組み合わせて漏水危険台帳を整備します。

2. 油監視：絶縁油の微量水、誘電損失、クロマトグラフデータを定期的にサンプリングして分析し、潜在的な問題を事前に検出します。

3. シールの寿命管理：メーカー推奨サイクル（通常約10年）に従ってキーシールを予防交換します。

4. 防食処理：環境腐食を遅らせるために、燃料タンクの外面に錆を除去し、防食塗装を施します。

VII.結論

油入変圧器の油漏れは一般的な欠陥ですが、その潜在的なリスクを過小評価すべきではありません。 「第一に予防、第二に検出、そしてタイムリーな対応」という包括的な管理戦略を採用し、科学的な検出方法と標準化された処理プロセスを組み合わせることで、漏電リスクを効果的に制御し、機器の寿命を延長し、電力システムの安全で安定した運用を強力にサポートできます。
