安全な操作とメンテナンスのために高電圧開閉装置の一般的な障害を効果的にトラブルシューティングするにはどうすればよいですか?

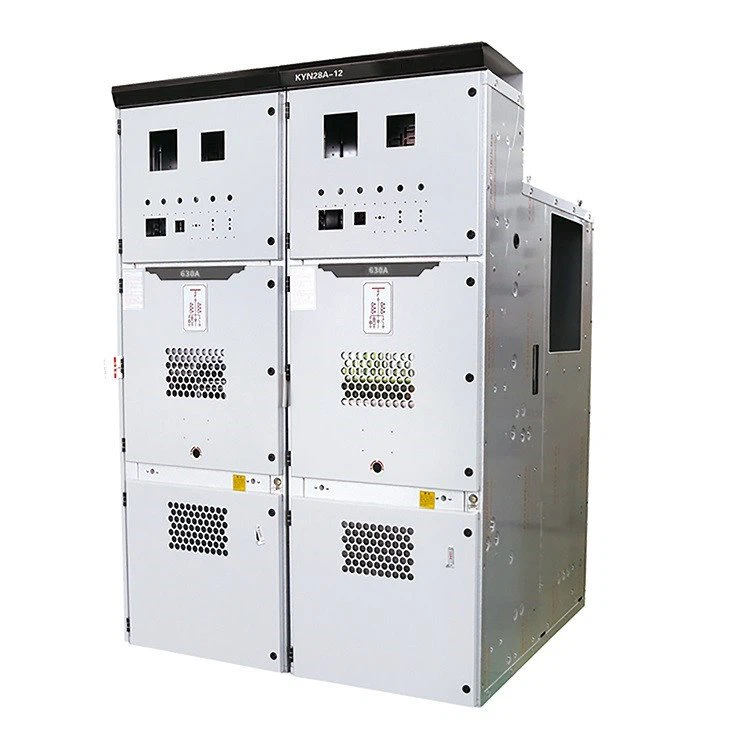

高電圧開閉装置は、電気エネルギーの受電、配電、高電圧機器の制御および保護を行う電力システムの中核機器として、工業生産、配電、ビルの電源などの分野で広く使用されています。その安全で安定した動作は、電力システムの信頼性と人員と機器の安全に直接関係します。この記事では、現場での運用と保守の実践を組み合わせて、高電圧開閉装置の一般的な障害、根本原因、および科学的なトラブルシューティング方法について詳しく説明し、オペレーターに包括的な参考情報を提供します。

I. コア障害の種類、原因、およびトラブルシューティング方法

高電圧開閉装置の故障は主に、回路ブレーカー、手押し車機構、絶縁システム、二次回路などのコアコンポーネントに集中しています。障害が異なれば症状、原因、トラブルシューティング方法も異なるため、対象を絞った調査と標準化された処理が必要です。

(1) サーキットブレーカーのコア故障: 投入拒否、オープン拒否、誤トリップ

高圧開閉装置の「コアスイッチ」であるサーキットブレーカーの故障は、電源の継続性に直接影響します。一般的な障害には、閉の拒否、開の拒否、閉後の自動トリップが含まれます。

——閉店の拒否:閉ボタンを押しても機構が動作せず、正常に電力を供給できません。根本原因これには、機械的要因（エネルギー貯蔵不足、エネルギー貯蔵モーターの故障、チェーンスリップ、潤滑不良、錆、異物の詰まり）、電気的インターロック要因（接地スイッチが開いていない、手押し車が設置されていない、キャビネットのドアが閉まっていない、5 つの防止インターロックがロックされている）、電気的要因（制御電源電圧の低下、エアスイッチのトリップ、ヒューズの切れ、閉路コイルの焼損、配線の緩み）および保護ロック要因（総合保護装置の故障ロック、間違ったリモート/ローカルモード）が含まれます。設定）。

トラブルシューティング:

1. 「最初にエネルギー貯蔵を確認し、次にインターロックを確認し、最後に電気的問題を調査する」という原則に従ってください。まずエネルギー貯蔵量の表示を確認してください。不十分な場合は、エネルギー貯蔵モーターとチェーンを検査し、詰まった破片を取り除き、潤滑します。

2. 接地スイッチが開いていること、手押し車が所定の位置に設置されていること、キャビネットのドアが閉まっていることを確認して、5 防止インターロックを解除します。

3. 制御電源、ヒューズ、閉路コイルを確認し、損傷したコイルを交換し、配線を固定し、閉路がスムーズになるように保護装置モードを調整します。

——開封拒否：保護動作または手動操作によるオープンの失敗。これは、機器の過負荷や短絡を引き起こす危険性の高い障害です。主な原因としては、開路コイルの焼損、配線の緩み、制御電源の故障、メカリリースの固着・錆び・変形、手押し車の設置不良、インターロックの固着、保護装置のトリップ信号の未出力などが挙げられます。

トラブルシューティング:

1. 最初に開放電源、コイル、配線を確認し、損傷したコイルを交換し、配線を固定します。

2. 手動の緊急開放を試し、メカニズムのリリース部分を分解し、錆びたり詰まった破片を掃除して潤滑してください。

3. 手押し車の位置を確認し、インターロック機構を解除します。

4. 保護装置を調査し、トリップ信号が正常に出力されていることを確認し、故障の拡大を回避してください。

——閉店後の自動トリップ：閉店後の瞬時または短期間の自動トリップは、電源の安定性に影響を与えます。主な原因としては、投入コンタクタの固着、小さすぎる保護設定値による誤動作、無効な機構バッファ、異常なスプリング圧力、二次配線の緩み、電磁障害、接地不良などが挙げられます。

トラブルシューティング:

1. 最初に制御電源を切断し、閉じているコンタクタを確認します。付着した場合は直ちに交換してください。

2. 動作要件を満たすように保護設定値を再調整します。

3. 機構緩衝部品をオーバーホールし、バネ圧を修正します。

4. 二次配線を固定し、シールドと接地を適切に行うことで、電磁干渉を排除し、閉じた後の安定した動作を確保します。

(2) 手押し車と移動機構の故障: ジャミングと位置決めの失敗

可動部品である手押し車の滑らかさと位置決め精度は、作業の安全性にとって非常に重要です。よくある故障としては、押し引きが難しい、位置決めができないなどがあります。

——難しい手押し車の押し引きと詰まり:手押し車を振ると抵抗が大きく、正常に押し込んだり引き抜いたりできなくなります。主な原因としては、インターロックのロック解除（サーキットブレーカーが開いていない、アーススイッチが開いていない）、トラックの変形、異物の噛み込み、バルブ機構の変形と固着、手押し車の車輪の摩耗または偏心、キャビネットの溶接の変形または取り付けの不均一などが挙げられます。

トラブルシューティング:

1. サーキットブレーカーとアーススイッチが両方とも開いていることを確認し、五重防止インターロックを解除してください。

2. トラックの破片を取り除き、変形したトラックを修正し、スライドウェイに潤滑剤を塗布します。

3. バルブ機構を確認し、変形部分を修正してください。

4. 手押し車の車輪をオーバーホールして磨耗した車輪を交換し、スムーズに押したり引いたりできるようにキャビネットの設置レベルを調整します。

——手押し車の位置決めの失敗:手押し車を作業位置またはテスト位置に安定してロックできず、生命の危険が発生しやすくなります。主な原因としては、位置決めピンの変形、インターロック機構の位置ずれ、トラベルスイッチの破損などが挙げられます。

トラブルシューティング:

1. 位置決め機構を分解し、位置決めピンの変形を修正してください。

2. インターロック機構の位置を調整して、正確にかみ合うようにしてください。

3. 走行スイッチのオンオフ状態を検出します。損傷した場合はすぐに交換してください。

4. 交換後に位置決めテストを実施し、手押し車が作業位置とテスト位置に緩みなく安定してロックできることを確認します。

(3) 絶縁放電故障：異音、火花、結露

絶縁システムの故障には、明らかな異常なノイズと高い安全上のリスクが伴います。通常、キャビネット内の「ジュージュー、パチパチ」という放電音、夜間に目に見える火花、さらには深刻な場合には絶縁破壊や短絡として現れます。

主な原因これには、高い環境湿度、深刻な結露、絶縁部品 (絶縁体、ブッシング) の汚れ、老朽化、亀裂または損傷、相間距離または相間距離の不足、取り付けのずれ、過大な漏れ電流を伴う老朽化した避雷器、導体の接触不良やチップの放電につながるボルトの緩みなどが含まれます。

トラブルシューティング:

1. 機器の動作を直ちに停止し、接地保護を十分に行い、キャビネットに近づくことを禁止してください。

2. 換気と除湿を強化し、断熱部品のホコリや汚れを清掃し、劣化したり亀裂が入った断熱部品を交換してください。

3. 導体の設置位置を修正して、相間および相から接地までの距離が規格を満たすようにしてください。

4. 避雷器の漏れ電流を検出し、損傷した場合は適時に交換します。

5. 緩んだボルトを締めて、チップ放出の危険を排除します。認定された絶縁テスト後にのみ動作を再開してください。

加えて、キャビネット内の結露もひどいです～の重要な原因絶縁欠陥は、主に環境湿度の高さ、明らかな温度差、キャビネット内のヒーターの有無または換気の悪さ、およびケーブル溝からの湿気の戻りが原因です。

トラブルシューティング:

除湿装置またはヒーターを設置し、キャビネットの換気を改善し、水分の戻りを防ぐためにケーブル溝を定期的に清掃し、キャビネット内の相対湿度を適切な範囲内に制御します。

(4) 発熱・温度上昇故障：接点や端子の過熱

過剰な加熱と温度上昇は、高電圧開閉装置の現場で最も一般的な故障であり、接点、バスバー、配線端子の過熱、発赤、磨耗として現れ、部品が溶けたり、ひどい場合には短絡を引き起こす可能性があります。

主な原因動的接点と静的接点の接触圧不足、ばね疲労、接点の酸化や銀メッキの摩耗による接触抵抗の増加、ボルトの緩みや熱膨張収縮後の仮想接続、接触面の油汚れやゴミ、長期の過負荷運転、導電性ペーストを使用しないバスバーの重ね接合の不均一などが挙げられます。

トラブルシューティング:

1. 直ちに運転負荷を軽減し、停止冷却後に緩んだボルトを締め、接点の酸化層を研磨し、導電性ペーストを塗布し、疲労した圧力バネを交換してください。

2. 接触面の油汚れやゴミを取り除き、バスバーの重ね合わせを修正して平面度を確保し、導電性ペーストを塗布します。

3. 動作負荷を厳密に制御し、長期にわたる過負荷を回避し、温度上昇を定期的に検出します。

(5) 二次回路および保護装置の故障: 誤報および機器の故障

二次回路と保護装置は、機器の動作を監視、制御、保護する役割を果たします。障害が発生すると、機器が制御不能になり、監視が失敗します。一般的な障害には、誤警報や保護装置の誤トリップ、計器の電圧や電流の欠落、表示灯の非点灯などがあります。

——保護装置の誤警報および誤トリップ:主な原因としては、二次配線の緩み、仮想接地、接地不良、極性の逆接続、変流器（CT）や変圧器（PT）の断線や絶縁損傷、電磁障害、シールド線の非接地化、保護設定値の不当または不正確、温度や湿度による内部部品の故障などが挙げられます。

トラブルシューティング:

1. 2次配線を1本ずつ調査し、緩んだ端子を締め直し、断線箇所を修理してください。

2. CT と PT の極性を校正し、絶縁が損傷した変圧器を交換します。

3. 電磁干渉を排除するために、シールドと接地を適切に行ってください。

4. 動作要件に合わせて保護設定値を再設定してください。

5. 保護装置の内部コンポーネントを検出し、損傷した部品を交換し、キャビネット内の温度と湿度を制御します。

——計器ディスプレイなしおよび非点灯インジケーター:電圧計、電流計が読めず、インジケーターも点灯せず、機器の動作状態が判断できません。主な原因としては、PTの断線、ヒューズ切れ、二次プラグの接触不良、端子の緩み、二次回路の断線などが考えられます。

トラブルシューティング:

1. PTの配線を確認し、壊れた部分を修理してください。

2. 切れたヒューズを交換し、二次プラグと端子を締め、二次回路の断線を調査して、回路がスムーズで計器やインジケーターが正常に表示されることを確認します。

(6) その他の一般的な故障: 接地スイッチ、インターロック、エネルギー貯蔵の異常

——接地開閉器の異常動作：接地スイッチを開閉できないため、メンテナンスの安全性に影響します。主な原因としては、ブレーカーが開いていない、機械的インターロックが強制的に動作を禁止している、機構やコネクティングロッドやギアの錆び、固着、変形、磨耗などが考えられます。

トラブルシューティング:

1. 機械的インターロックを解除するには、まずサーキットブレーカーが開いていることを確認してください。

2. 機構の錆取りと潤滑を行い、変形したコネクティングロッドとギアを修正し、ひどく摩耗した部品を交換し、運転後に接地スイッチのオン/オフ状態をテストして、信頼性の高い接地を確保します。

——五大インターロック障害防止：重大な安全上の危険は、接地スイッチのライブクローズ、誤ってライブ区間への入力などとして現れ、安全事故が発生しやすいものです。主な原因としては、インターロックピンや機構の破損、変形、位置ずれ、磨耗などが挙げられます。

トラブルシューティング:

1. 直ちに機械を停止し、運転を禁止してください。

2. インターロック機構を分解し、破損、変形したインターロックピンを交換し、インターロック機能が正常に機能するように機構の取り付け位置を調整し、試験に合格した場合にのみ運転を再開してください。

——エネルギー貯蔵モーターの異常:エネルギー貯蔵モーターが動作し続けるか、エネルギーを貯蔵できないため、サーキットブレーカーの動作に影響します。主な原因には、エネルギー貯蔵リミットスイッチの損傷または固着、エネルギー貯蔵モーターの故障、配線の緩み、スプリングの疲労または破損が含まれます。

トラブルシューティング:

1.エネルギー貯蔵モーターが動作し続けている場合は、すぐに電源を切り、リミットスイッチを確認し、詰まった破片を取り除き、損傷している場合は交換します。 2.モーターがエネルギーを貯蔵できない場合は、モーターと配線をチェックし、故障したモーターを交換し、疲労または破損したスプリングを修正または交換して、正常なエネルギー貯蔵を確保します。

——キャビネットのドアを開けられません:キャビネットのドアが正常に開けられなくなり、メンテナンス作業に影響が出ます。主な原因としては、ブレーカーが開いていない、アーススイッチが開いていない、5 点防止インターロックがロックされている、キャビネットのドアが機械的に挟まれているなどがあります。

トラブルシューティング:

1. サーキットブレーカーとアーススイッチが両方とも開いていることを確認し、五重防止インターロックを解除してください。

2. 機械的な詰まりがある場合は、ロックを解除しやすくするために少量の潤滑油を塗布してください。キャビネットのドアやインターロック機構の損傷を避けるため、ドアを強くこじ開けないでください。

II.操作とメンテナンスに関する提案と安全に関するヒント

発生源からの障害を防止し、機器の安全で安定した動作を確保するには、オペレーターは次の要件に厳密に従う必要があります。

① 環境管理: キャビネットを乾燥した換気の状態に保ち、ほこりを定期的に掃除し、環境の温度と湿度を管理し、結露や断熱材の損傷を防ぐために除湿および加熱装置を設置します。

② 標準運転：5重防止インターロック運転を厳格に実施し、荷を積んだ手押し車の押し引き、接地せずにキャビネットの扉を開ける行為、不正な開閉行為などの不正操作を禁止します。作業中は絶縁手袋と絶縁靴を着用し、個人を保護してください。

③ 定期メンテナンス: 外観検査、配線の固定、絶縁の検出、機構の潤滑、および部品の校正を毎日、四半期、および毎年のサイクルに従って実施し、老朽化した部品や損傷した部品を適時に交換します。

④ 緊急処理: さまざまな障害調査と処理方法を熟知します。障害の拡大を避けるために、障害アラームを受信したら、直ちに機械を停止して調査し、迅速に処分します。廃棄後のトレーサビリティのために記録します。

⑤ 専門教育：故障箇所の特定、調査、緊急処理の能力を向上させるため、オペレーターの専門スキル教育を強化します。

高圧開閉装置の安全かつ安定した動作は、電力システムにおける信頼性の高い電力供給の基盤です。標準化された運用、定期的なメンテナンス、科学的な調査と廃棄を通じてのみ、さまざまな安全上の危険を時間内に排除し、安全で秩序ある効率的な電力供給を確保し、工業生産と人々の生活のための電力使用を確実に保証することができます。

Ⅲ．全文要約

この記事では、高電圧開閉装置の安全な操作と保守の中核に焦点を当て、サーキットブレーカー、手押し車機構、絶縁システム、二次回路、接地開閉器、エネルギー貯蔵機構などのコアコンポーネントをカバーする、一般的な故障の 6 つのカテゴリを系統的に分類しています。さまざまな障害の症状と根本原因を詳しく説明し、対応する科学的で実行可能な調査と処理方法を提供し、障害処理の優先順位と標準プロセスを明確にします。同時に、現場での実践と組み合わせた 5 つの運用および保守に関する提案を提示し、オペレーターに包括的かつ実践的な参考情報を提供します。

一般に、高電圧開閉装置の故障のほとんどは、不規則な動作、適時でないメンテナンス、劣悪な環境条件の 3 つの要因によって引き起こされ、さまざまな故障には明らかな相関関係があります (たとえば、環境湿度が高いと絶縁放電が発生しやすく、ボルトが緩んでいると加熱および放電故障が発生しやすくなります)。したがって、操作手順の標準化、定期保守の強化、使用環境の厳格な管理は、機器の故障を防止し、安全かつ安定的に稼働させるための鍵であり、電力系統の安定した電力供給を支える重要な要素となります。
