ヨーロッパ型屋外プレハブ変電所

欧州タイプの屋外プレハブ変電所は、高電圧開閉装置、変圧器、低電圧開閉装置を組み合わせた 3 イン 1 統合設計で、強力なシステムの完全性を実現します。包括的な高/低電圧保護により、安全で信頼性の高い動作と簡素化されたメンテナンスが保証されます。設置面積が小さく、投資が削減され、生産サイクルが短く、移動が容易であることが特徴です。柔軟な配線構成。ユニークな構造: 二層ハニカム複合パネルエンクロージャは、堅牢な断熱性、放熱性、通気性、美的魅力、および高い IP 評価を提供します。エンクロージャの材質には、ステンレス鋼、チタン合金、アルミニウム合金、冷間圧延鋼、およびカラーコーティングされた鋼が含まれます。汎用型、ヴィラ型、コンパクト型など複数の構成が可能。 高電圧リングメインユニットには、短絡や単相地絡を確実に検出するためのネットワークオートメーションターミナル（FTU）を装備することができます。 「4つのリモート」機能（リモート制御、リモート測定、リモートシグナリング、リモート調整）を備え、配電ネットワークの自動化アップグレードを容易にします。

技術的パラメータ

注：変圧器容量が200kVA未満の場合、項目5、6は不要です。

利用条件

ユーザーは注文する場合、次の情報を提供する必要があります。

• 標高: 西1000m。

• 周囲温度: ·25。 (:~+40。(:;

• 相対湿度: 日平均値が 95% 以下、月平均値が 90% 以下であること。

・耐振動レベル：水平加速度0.4m/s2、垂直加速度0.15m/s2。

• 設置場所が激しい衝撃、深刻な汚染、化学腐食を受けていないこと、導電性粉塵や爆発の危険がないことを確認してください。通常の使用条件の要件を満たしていない場合は、解決策について Ceho にお問い合わせください。

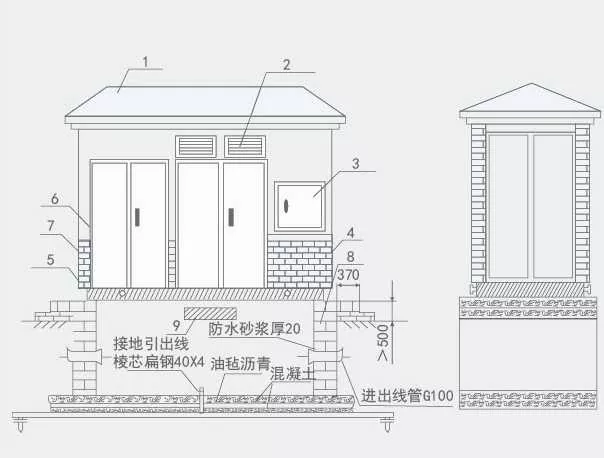

取付寸法図

1. 屋根

2. ブラインド

3. 外部測定ボックス

4.リフティングリング

5. スロットリジッドシャーシ

6. ドア

7. ストリップレンガ、模造レンガ壁面

8. コンクリート基礎

9. 墓の基礎通気孔

注文時に知っておくべきこと

ご注文の際は、次の情報を提供する必要があります。

·モデル、容量、数量、色とサイズの要件、シェルの材質。

·トランスのモデル、性能、接続モード、タップ範囲、インピーダンス要件。

·高電圧側の一次配線方式、コンポーネントモデル、仕様および要件。

・変圧器油（25#、45#、高発火点油）。

·インテリジェント電力管理ネットワークまたは資産管理ネットワークの構成要件。

・使用環境条件。
