アメリカのプレインストールボックス型変電所

American Pre-installed Box-Type Substation は、産業用および商業用アプリケーションに安全で信頼性の高い電源を提供するように設計された配電ソリューションです。この変電所は、工場で完全に組み立てられたプレハブ式のコンパクトな構造を特徴としており、現場に直接設置して使用できます。この変電所は 12,000 ボルトを伝送でき、複数のエネルギー効率の高い機能が装備されています。この製品は高品質の素材を使用して製造されており、耐候性、防塵性のある筐体を備えており、環境による損傷に効果的に耐えます。

お問い合わせを送信

製品説明

このアメリカの設置済みボックス型変電所には、接地システム、障害保護装置、避雷器などのさまざまな安全装置も装備されており、電力システムが常に安全かつ確実に動作することが保証されています。さらに、設置や操作のしやすさを重視した製品設計となっています。変圧器、遮断器、開閉装置などのコンポーネントが事前に組み立てられているため、設置サイクルが効果的に短縮され、人件費が削減されます。この変電所には高度な監視システムも装備されており、オペレーターは中央制御室を通じて電力システムをリアルタイムで監視および管理できます。アメリカンスタイルのプレハブモジュラー変電所は、安全で信頼性の高い配電ニーズをコスト効率の高い方法で満たす、産業用および商業用アプリケーション向けの高品質のソリューションです。

技術的パラメータ

シリアルナンバー	アイテム	ユニット	技術的パラメータ
1	定格電圧	kV	10/0.4
2	最大動作電圧	kV	12
3	定格周波数	Hz	50
4	定格容量	kVA	150-1600
5	電源周波数耐電圧1min	kV	35
6	雷インパルス電圧	kV	75
7	冷却方法		オナン
8	高圧バックアップヒューズの遮断電流	kA	50
9	プラグインヒューズの遮断電流	kA	2.5
10	環境温度	℃	-35～40
11	許容コイル温度上昇	℃	65
12	無負荷電圧調整		±5% または±2*2.5%
13	騒音レベル	データベース	50
14	知財学位		IP43

高度	1000m以内
周囲温度	-35℃～+40℃
相対湿度	日平均は 95% 以下、月平均は 90% 以下
トランス	インテリジェントに統合された変電所の選択により、低損失、油浸、完全密閉型の S9、S10、S11 シリーズ変圧器を選択できます。樹脂絶縁またはNOMEX紙絶縁の環境保護型乾式変圧器を選択してください

●ヒューズ

American Pre-installed Box-Type Substation の高電圧側は、フルレンジ保護のためにバックアップ保護ヒューズとプラグインヒューズを直列に採用しています。バックアップ保護ヒューズは、大きな遮断容量を備えた油浸高電圧限流ヒューズです。プラグインヒューズは、変圧器内部に障害がある場合にのみ作動します。二重誘導ヒューズは、電流と温度に対して二重の保護を提供できます。ヒューズコアが切れた場合でも現場で簡単に交換できます。

構造と動作シーケンス

1. レイアウト

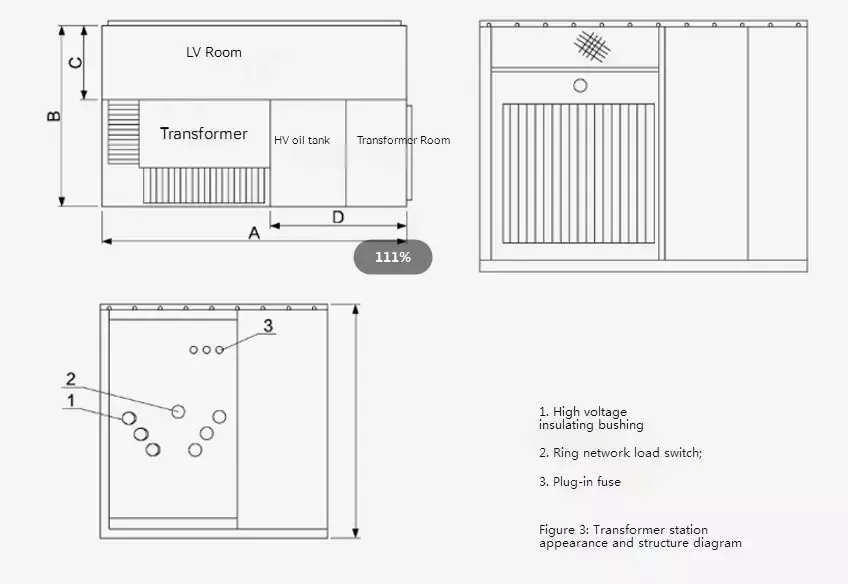

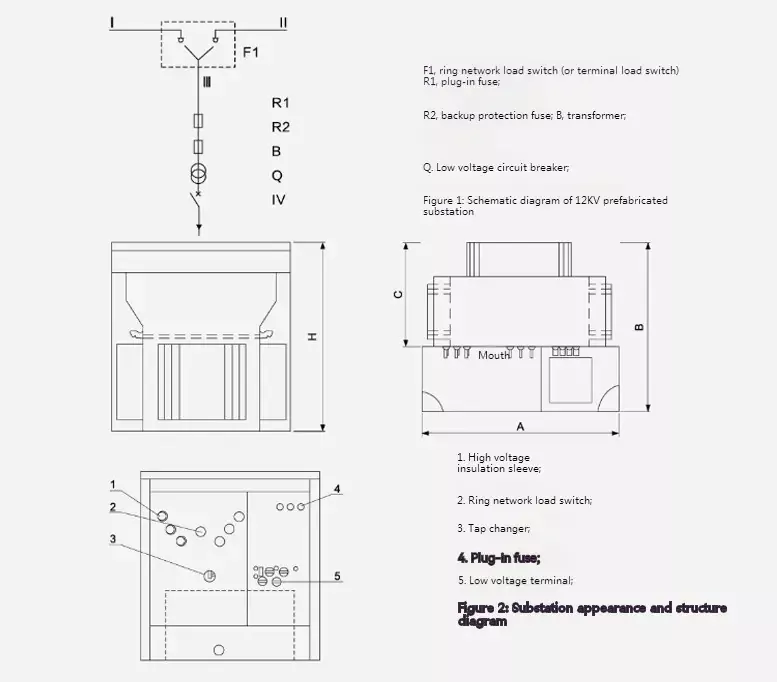

アメリカの既設ボックス型変電所の形状と構造は以下のとおりです。タンクは上部の高圧タンクと下部の変圧器タンクに分かれており、この二つの部分は電気的に接続されているだけで油は循環しません。このうち、「I」と「I」線はリングネットワーク給電線、「ll」分岐は変圧器分岐、「V」は低圧出力です。

変電所は、リングネットワーク電源システムと端末電源システムに使用できます。線路と「l III」分岐の給電は、リングネットワークの負荷スイッチによって切り替えられます。同時に、変圧器の高電圧側の受電端にはヒューズが装備されており、分岐回路を保護し、短絡障害、過負荷、過熱を回避できます。また、高電圧表示装置や避雷器の設置も選択できます。変圧器の電流は電流計、低圧ブレーカーを通過して出力されます。

寸法と重量

容量	A	B	C	H	重量（KG）
200kVA以下	1830	1420	820	1850	2800未満
250～400kVA	1830	1450	850	1980	3000～3300
500～630kVA	1830	1480	880	2070	3600～3950
800kVA	2200	1700	950	2170	4500

2. 変圧器

アメリカの設置済みボックス型変電所には、無負荷損失が低く、温度上昇が低く、騒音が低く、高さが低い新しい S9 および S11 シリーズ三相油入変圧器を使用しています。無負荷損失と負荷損失の両方がオリジナルの S9 トランスよりも低くなります。

変圧器は完全密閉構造を採用し、大気汚染や湿気を効果的に遮断します。オイルタンク上部には40～90mmのエアクッションが残されており、オイルタンクシェルの波形構造と合わせて冷却と内圧の低減に役割を果たしています。

寸法と重量

容量	A	B	C	H	重量（KG）
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
