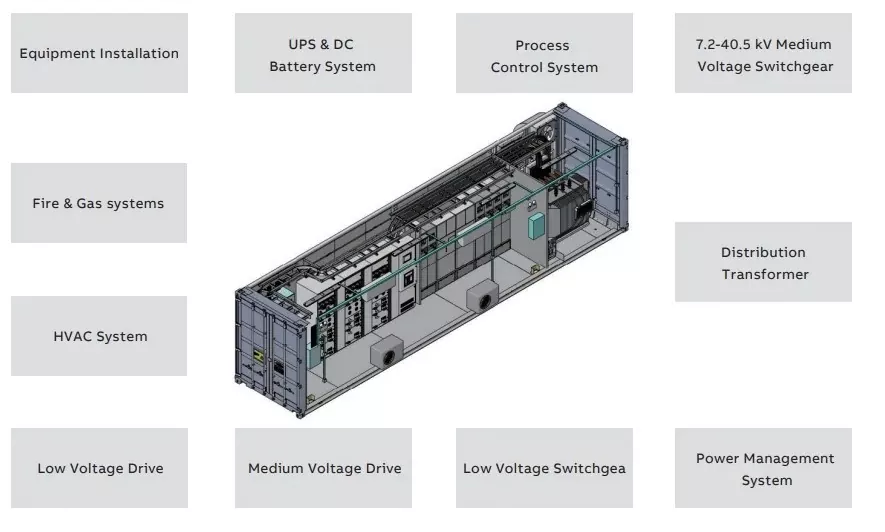

Contact Ceho today to get competitive price of Prefabricated Container Type Substation. This containerized substation primarily converts low-voltage AC power generated by renewable energy systems into medium-voltage AC power for transmission to the national grid. It is suitable for constructing and upgrading small-to-medium-sized substations (distribution) operating at 10–110kV in scenarios such as petrochemical plants, drilling platforms, urban and rural areas, factories, mines, and mobile substations. It integrates low-voltage switchgear, transformers, ring main units, auxiliary power supplies, and other equipment within a steel-structured container, delivering a highly integrated power transformation and distribution solution for medium-voltage grid connection in ground-mounted power stations.

お問い合わせを送信

製品説明

完全密閉・絶縁構造により、簡単な操作、メンテナンスフリーの設計、安全で信頼性の高い性能が保証されます。 Ceho 工場で製造されたこのプレハブコンテナタイプの変電所は、持ち運びが容易で、吊り上げが簡単で、コスト効率に優れています。筐体は、安定した性能（耐食性、防塵性、防水性）と美しい外観を備えた堅牢な断熱性と通気性を備えた設計が特徴です。冷間圧延鋼板、溶融亜鉛メッキ鋼板、IP54 保護等級の 304 ステンレス鋼など、複数のエンクロージャ材料が利用可能。鋼板外装に静電溶射による防食処理を施し、耐食性、耐酸性、高耐候性を実現し、30年以上の寿命を保証します。

製品パラメータ

定格電力 (kVA)	電圧と組み合わせ			ベクトルグループ	無負荷損失(W)	負荷損失 (75℃)(W)	無負荷電流 (%)	主側タップ時のインピーダンス (%)
	電圧(kV)	タッピング	L.V.(kV)
30	6 6.3 10 10.5	±2×2.5±5	0.4	ダイナ11 Yyn0	80	630/600	1.5	4.0
50					100	910/870	1.3
63					110	1090/1040	1.2
80					130	1310/1250	1.2
100					150	1580/1500	1.1
125					170	1890/1800	1.1
160					200	2310/2200	1.0
200					240	2730/2600	1.0
250					290	3200/3050	0.9
315					340	3830/3650	0.9
400					410	4520/4300	0.8
500					480	5410/5150	0.8
630					570	6200	0.6	4.5
800					700	7500	0.6
1000					830	10300	0.6
1250					970	12000	0.5
1600					1170	14500	0.5
2000					1360	18300	0.4	5
