BS太陽光発電ボックス型変圧器

太陽電池によって生成される電気は低電圧の DC です。 BS太陽光発電ボックス型変圧器は、集電して三相低圧交流に反転した後、専用の太陽光発電プレハブ変電所で10kV、20kV、35kVに昇圧して系統に接続されます。太陽光昇圧プレハブ変電所には通常、複数の低電圧受電線があり、低電圧側に別の変圧器が設置されています。プレハブ変圧器には、各コンポーネントの動作状態を中央制御室にアップロードして集中監視するインテリジェント制御システムが装備されています。

風力発電専用のプレハブ変電所は、風力タービンからの 690V 出力電圧を系統接続用の 10kV または 35kV に変換するために使用されます。通常、発電機セットは昇圧プレハブ変電所と組み合わせて使用​​され、低電圧受電線は 1 つだけあります。

BS 太陽光発電ボックス型変圧器および風力発電専用プレハブ変電所は、通常、サイズと設置面積を削減し、輸送と設置を容易にする変圧器アセンブリ構造を採用しています。プレハブ昇圧変電所と比較して軽量で、追加の変圧器冷却システムが不要なため、変換効率が高くなります。

プレハブ昇圧変電所を使用する場合、油入変圧器と乾式変圧器の両方を屋内に設置できます。

技術的パラメータ

太陽光発電用特殊ボックス型変電所および風力発電用特殊ボックス型変電所の設置形態は、ライブラリ設計で選定した構造形式に応じて決定します。特別な設置基礎を設け、必要な接地および固定措置を講じます。プレハブボックス型変電所および組合せ変圧器の基本的な製作および設置方法を参照してください。

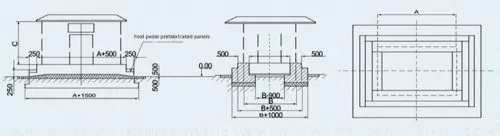

設置ベース図

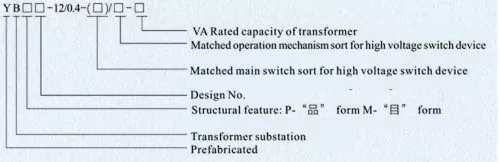

モデルと意味

製品の特徴

1. BS太陽光発電ボックス型変圧器シェルは高度な技術設計を採用し、さまざまな信頼性の高い性能保証、耐久性、断熱性、通気性、耐食性、防塵、防水性、小動物防止、美しい外観を備えています。シェルの材質は、アルミニウム合金板、鋼板、複合板、ステンレス鋼板、非金属材料から選択できます。

2. XGN15、HXGN17、または KNYN 28A は、高電圧開閉装置の入力線、高電圧計量および高電圧出力線として選択できます。高電圧側は、リング ネットワーク電源、端末電源、二重電源などを含むさまざまな電源モードに配置でき、高電圧計量要件を満たすために高電圧計量要素を取り付けることができます。メインスイッチにはロードスイッチまたは真空サーキットブレーカーの使用を推奨します。コンパクトで合理的な構造で、誤操作防止効果が優れています。

3. 低圧開閉装置、無効電力補償、低圧引出線として GGD、GCS または MNS を選択できます。低圧側はパネル/キャビネット構造を採用しており、配電、照明配電、無効電力補償、電力量測定などの機能を満たすことができます。メインスイッチは通常の負荷スイッチまたはインテリジェントサーキットブレーカーであり、設置が柔軟で操作が簡単です。

4. 変圧器は全密閉油入変圧器でも乾式変圧器でも構いません。油入変圧器の場合はS9、S11、S13またはSH15モデルを推奨し、乾式変圧器の場合はSCB11、SCB12、SCB14またはSCBH15モデルを推奨します。お客様の実際のニーズに応じて自由に構成できるため、より柔軟な選択が可能です。

5.ボックスのトップカバーは二層構造設計を採用し、中間層は発泡プラスチックで満たされているため、断熱効果が優れています。変電室には結露防止装置、自動温度制御監視装置、加熱装置、冷却装置が設置されており、防塵装置は扉板と側板の外側のシャッターに相当する位置に設置されています。

作業環境

1. 高度は 1000 メートルを超えてはなりません。

2. 周囲温度: - 25 °C ~ + 40 °C;

3. 相対湿度: 日平均値は 95% を超えてはならず、月平均値は 90% を超えてはなりません。

4. 設置場所: 火気、爆発の危険性、導電性粉塵、化学的腐食性ガス、激しい振動のない場所。

上記条件を超える場合には、ユーザーは当社と交渉することができます。
