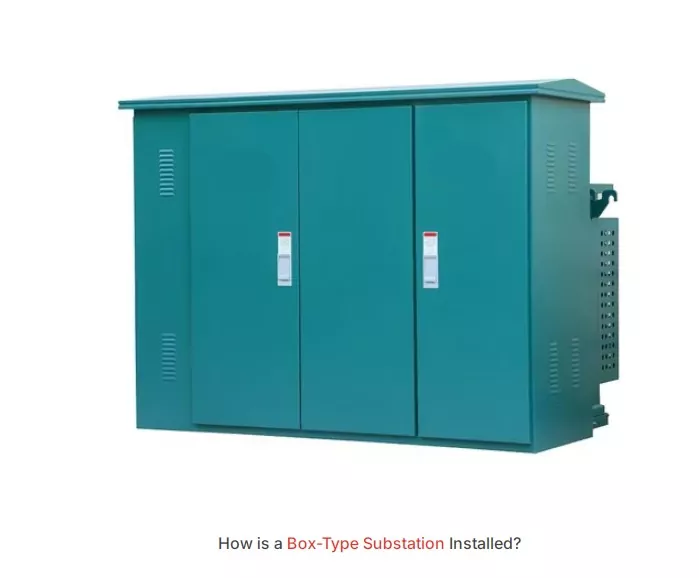

地理的ボックス型変電所

地理的なボックス型変電所は配電に革命をもたらし、最新の電気システムにコンパクトで効率的で信頼性の高いソリューションを提供します。都市化、産業開発、分散型エネルギー生成の増大する需要を満たすように設計されたこれらの変電所は、洗練された美学と高度な機能をシームレスに融合させています。この変電所は、都市送電網から再生可能エネルギー プロジェクトまで、さまざまな用途に幅広く導入され、比類のない多用途性を実現します。このガイドでは、コンテナ化された変電所のコアコンポーネント、設計原則、利点について詳しく説明し、電力インフラのアップグレードにおける重要な役割を完全に理解するのに役立ちます。

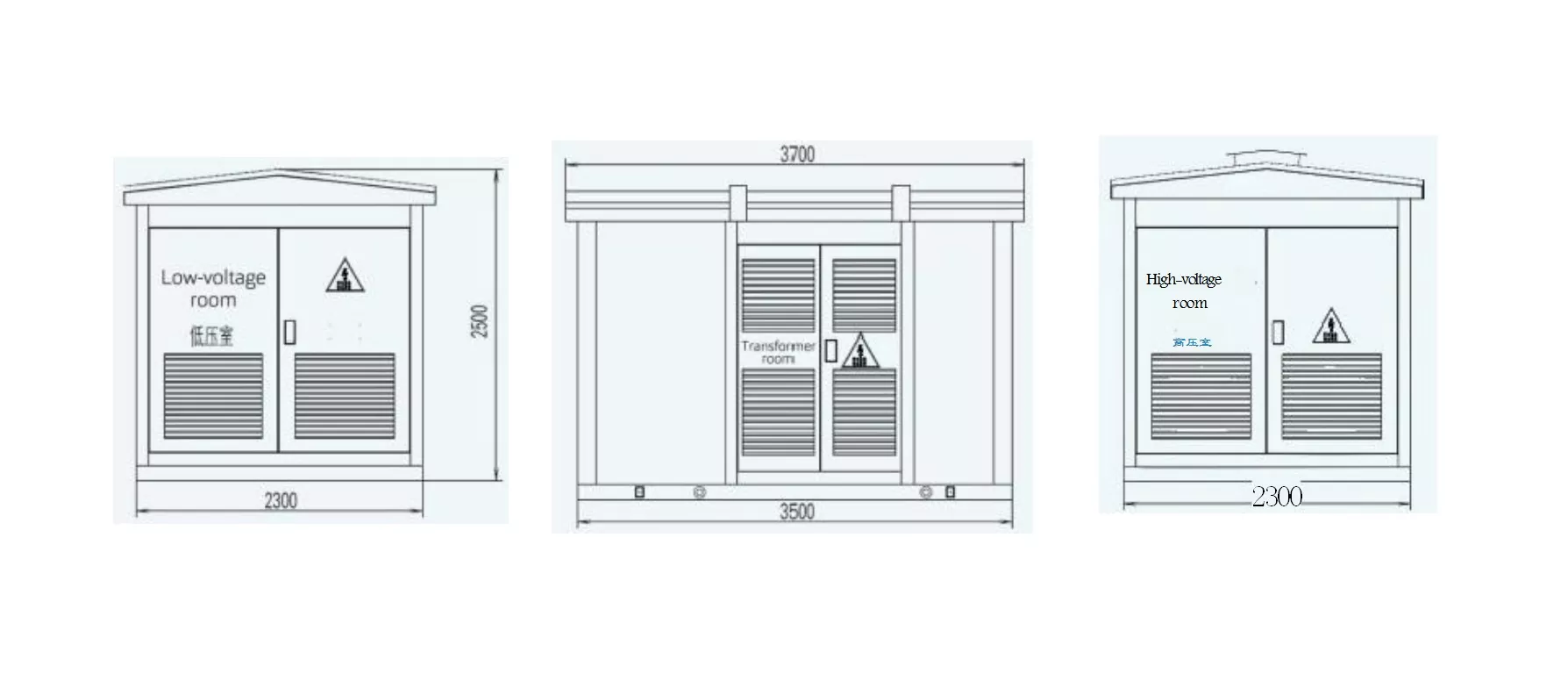

ボックス境界図: (例として 630kVA を取ります)

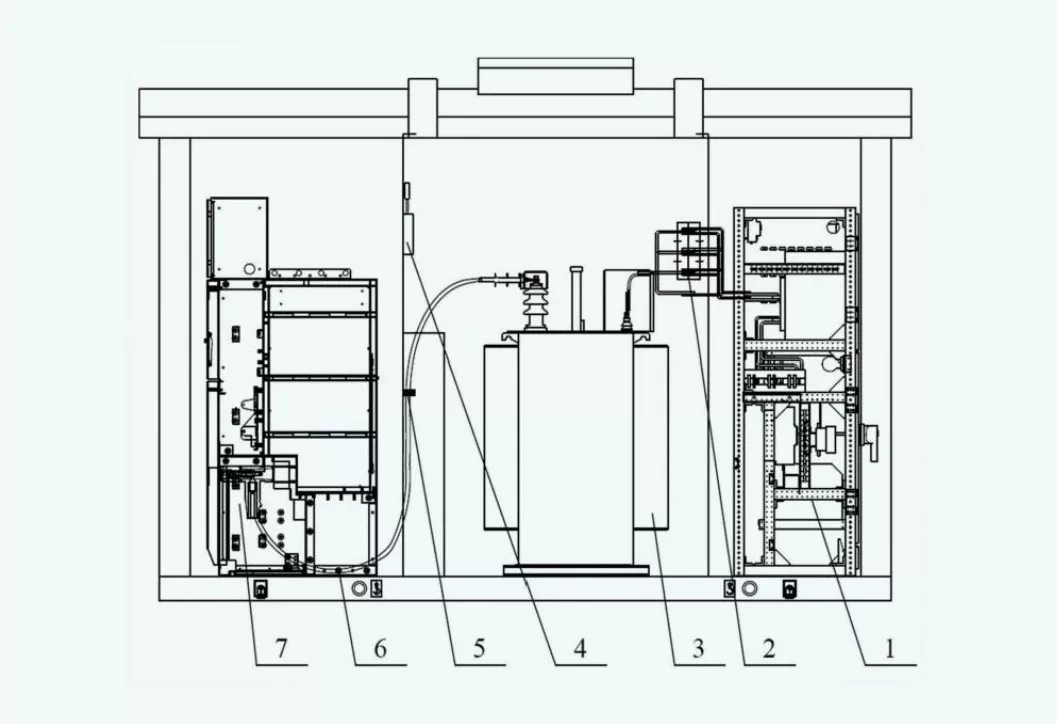

主要コンポーネント

●高圧開閉装置

高電圧電源の入力と切断を担当します。主要な技術パラメータには、定格電圧 (12kV、24kV、または 36kV) と短絡遮断容量 (25kA ～ 40kA) が含まれます。

●トランス

高電圧を下げて使用可能な電圧を下げるために使用されます。パラメータには、容量 (50kVA ～ 2500kVA の範囲)、絶縁クラス、効率 (通常 98% 以上) が含まれます。

● 低圧開閉装置

エンドユーザーへの電力の分配と回路保護の提供を担当します。コンポーネントには、回路ブレーカー、ヒューズ、メーターが含まれます。アプリケーションに応じて、定格電圧の範囲は 0.4kV ～ 1kV、定格電流は最大 6300A です。

● 囲い

ボックス型変電所のエンクロージャは、物理的保護と環境シールを提供できます。当社の製品は通常、IP54 または IP65 の保護レベル設計であり、屋外や過酷な環境にも高い適応性を持っています。

● 補助電源システム

これは、内部機器 (冷却ファン、ヒーター、照明) に電力を供給するためのものです。パラメータには、定格電圧 (220 V または 110 V AC/DC) と電力容量が含まれます。

● 冷却システム

変圧器やその他のコンポーネントが熱制限内で動作することを確認してください。冷却モードは自然空冷 (AN) または強制空冷 (AF) があり、負荷容量と環境に応じて判断してください。

● 保護制御システム

これには、システムの安全性と安定性を確保するためのリレー、制御ユニット、監視デバイスが含まれています。保護設定には、システム全体に適用される電流と電圧のしきい値が必要です。

● アースシステム

感電に対する重要な安全性を提供し、故障電流の放散を保証します。接地システムは、ほとんどの設置で 1Ω 未満の低抵抗になるように設計された亜鉛メッキ鋼板または銅テープで構成されます。

インストール

地理的ボックス型変電所の設置には、いくつかの重要な手順があります。

1. サイトの選択と準備

設置場所は平らで安定しており、水はけがよい必要がありますが、安全なクリアランスとアクセス要件を満たすために、実際の状況に応じて選択してください。

2. 基礎工事

変電所の重量を支え、構造の安定性を確保するために鉄筋コンクリート基礎を構築します。

3. 位置決めと組み立て

ボックスは吊り上げ装置を使用して基礎の上に設置され、機械的な力に対抗してボルトまたはアンカーで固定されます。

4. 電気接続

入力ケーブルと出力ケーブルを高電圧端子と低電圧端子に接続します。接地が正しく行われている必要があることに注意してください。これはシステムの安全性にとって非常に重要です。

5. テストと試運転

完全な設置 絶縁抵抗テスト、保護リレーの校正、およびすべてのコンポーネントの機能チェックを実行します。変電所の電源を入れる前に、地域の電気規定を再確認することをお勧めします。
