変圧器の仕組みを知っていますか？電磁誘導から高効率変換へ

変圧器は現代の電力システムの中核機器であり、グリッド送電から携帯電話の充電まで、ほぼすべての電力アプリケーションをサポートする効率的で信頼性の高い電力変換機能を備えています。変圧器が電圧変換とエネルギー伝達をどのように実現するかを理解するには、電磁誘導の基本原理から始めて、徐々に内部の動作メカニズムを掘り下げる必要があります。

I. 電磁誘導: 変圧器の基本的な動作原理

1.1 電磁誘導の法則は、ファラデーの電磁誘導の法則やレンツの法則など、変圧器動作の中核理論です。ファラデーの電磁誘導の法則は、閉ループを通過する磁束が変化するとループ内に誘導起電力が発生し、その大きさは磁束の変化率に比例するというものです。この発見は電磁誘導現象の定量的研究の基礎を築き、変圧器の設計に広く使用されています。レンツの法則は、誘導電流の方向をさらに明確にします。つまり、誘導電流によって生成される磁場は、誘導電流を引き起こす磁束の変化を常に妨げます。これら 2 つの法則は共に電磁誘導理論の基礎を形成し、変圧器の設計と最適化に重要な理論的基礎を提供します。

変圧器の動作原理は、ファラデーの電磁誘導の法則とレンツの法則に基づいています。 1831 年、マイケル ファラデーは、閉ループを通過する磁束が変化すると、ループ内に起電力が誘導されることを発見しました。この現象は数学的に次のように表現されます。

このうち、Eは誘導起電力、Nはコイルの巻き数、

dΦ/dtは磁束の時間変化率です。負の符号は、誘導起電力の方向が常に磁束の変化を打ち消そうとすることを意味します (レンツの法則)。

変圧器はこの原理を利用して、交流を通じて一次コイルに変化する磁束を生成し、これにより二次コイルに電圧が誘導され、一次コイルから二次コイルへの電気エネルギーの「ワイヤレス」伝送が実現されます。

1.2 変圧器への電磁誘導原理の応用

電磁誘導の原理に基づいた電気機器である変圧器の中心的な機能は、電磁誘導による電圧の昇降変換を実現することです。具体的には、トランスは1次コイル、2次コイル、鉄心で構成されています。鉄心の役割は、一次コイルと二次コイルの磁場を結合し、それによってエネルギー伝達効率を向上させることです。交流電力が一次コイルに印加されると、電流の変化により鉄心に交流磁束が発生します。この交番磁束は一次コイルと二次コイルを同時に通過し、二次コイルに起電力が誘導されます。ファラデーの電磁誘導の法則によれば、二次コイルの誘導起電力の大きさは一次コイルの磁束の変化率に比例し、一次コイルと二次コイルの巻数比に密接に関係します。

1次コイルに交流電圧V1を印加(N1巻)すると、コイルに交流電流I1が発生し、この電流により鉄心に交流磁束Φが形成されます。コアの透磁率が高いため、磁束のほとんどがコア内に閉じ込められ、2次コイル(巻数N2)を通過します。

ファラデーの法則によれば、この磁束の変化により、一次コイルと二次コイルにそれぞれ誘導起電力が発生します。

一次自己誘導起電力：

2次相互インダクタンス起電力：

理想的なトランス (損失なし) の仮定の下では、入力電圧と出力電圧は巻数に比例します。

そして、電流は巻き数に反比例します。

これは、変圧器が電力の基本的な保存を維持しながら（実際には少量の損失で）電圧と電流の逆変換を達成することを意味します。

II.変圧器の構造解析

2.1 鉄心

トランスの核となる部品であるコアは、通常、透磁率の高い珪素鋼板が主材料として使用されます。この材料は、低いヒステリシス損失と高い飽和磁気誘導強度の特性を備えており、エネルギー損失を効果的に低減し、トランスの効率を向上させることができます。コアの構造形式は大きくシェル型とコア型に分けられます。シェル型コアは内部で巻線を囲み、小型トランスに適しています。一方、コア型コアは複数の列で接続されて閉磁路を形成し、中型および大型の変圧器に広く使用されています。鉄心の主な役割は、低い磁気抵抗の磁路を提供することで磁束密度を高め、効率的な電磁誘導を実現することです。さらに、コアの設計はトランスの性能に重要な影響を与えます。例えば、磁束密度が高すぎると磁気飽和が起こり、鉄損や温度上昇が増加する可能性があります。したがって、コア材料を合理的に選択し、その形状を設計して性能を最適化する必要があります。

2.2 巻き方

巻線は、電気エネルギーを変換する変圧器の重要なコンポーネントです。通常、導電性の良い銅線またはアルミニウム線で作られています。一次巻線は入力電源に、二次巻線は負荷回路に接続され、電磁誘導の作用により電圧と電流の変換が完了します。巻線の接続方法には直列接続と並列接続があります。接続方法の違いは、電圧と電流の関係に大きな影響を与えます。たとえば、一次巻線を直列に接続すると、総巻数が増加し、誘導起電力が大きくなります。一方、二次巻線が並列に接続されている場合、より大きな出力電流能力が提供されます。また、一次巻線と二次巻線の巻数比によってトランスの変圧比、つまり入力電圧と出力電圧の比例関係が決まります。この関係は、変圧器の送電効率に影響を与えるだけでなく、電力システムにおける適用可能なシナリオも直接決定します。したがって、巻線の構成と接続方法を合理的に設計することは、変圧器の性能を向上させるための重要なステップです。

2.3 その他の構造コンポーネント

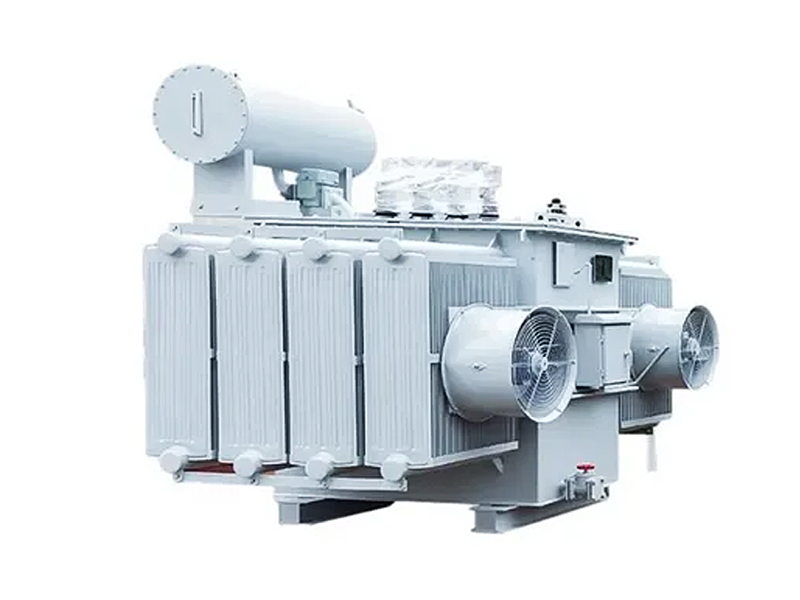

変圧器には、鉄心と巻線に加えて、オイルタンク、オイルピロー、ラジエーターなどの多くの補助コンポーネントも含まれています。これらのコンポーネントが一緒になって、変圧器の完全な構造システムを構成します。油タンクは変圧器の外殻として機械的な支持だけでなく、内部に充填された絶縁油により冷却・絶縁機能も果たしています。油ピローは、温度変化による油量の変化が変圧器の動作に悪影響を及ぼさないように、油タンク内の油面の変化を調整するために使用されます。ラジエーターは放熱面積を増やすことで熱伝達を促進し、変圧器の動作中に発生する温度上昇を効果的に低減します。これらのコンポーネントの機能調整は、変圧器の全体的なパフォーマンスに重要な影響を与えます。たとえば、不適切に設計されたヒートシンクは局所的な過熱を引き起こす可能性があり、これにより絶縁材の劣化が促進され、変圧器の耐用年数が短くなります。したがって、変圧器の設計では、変圧器がさまざまな使用条件下で安全かつ安定して動作できるように、各コンポーネントの機能のマッチングと全体の性能への寄与を十分に考慮する必要があります。

Ⅲ．理論から実践へ: 変圧器のエネルギー損失と効率

実際の変圧器では、エネルギー伝送中にさまざまな損失が発生します。

1. 銅損

コイル抵抗に流れる電流による熱エネルギー損失は電流の二乗（Pcu=I2・R）に比例します。最新の変圧器は、この損失を最小限に抑えるために高導電性の銅線を使用しています。

2. 鉄損

ヒステリシス損失: 鉄心材料の交番磁化プロセス中に磁区が連続的に再配列されることによって消費されるエネルギー

渦電流損：交流磁束により鉄心の内部に渦電流が発生し、ジュール熱が発生します。

現在の変圧器の鉄心は珪素鋼板の積層構造を採用しています。シリコンにより抵抗率が高まり、積層構造により渦電流の経路を遮断し、鉄損を大幅に低減します。

3. 漂遊損失

構造部品などの漏れ磁束による渦電流損失は、最適な設計とシールド対策により低減できます。

高効率変圧器の効率は 99% 以上に達することができ、これは材料科学、電磁設計、製造プロセスの集大成です。

IV.効率を向上させる方法

変圧器の効率を向上させるために、研究者は最適化された設計と合理的な動作の側面からさまざまな戦略を提案してきました。設計の最適化においては、高品質な材料の選択と構造の改善が損失を低減するための重要な対策となります。例えば、高透磁率で低損失の珪素鋼板をコア材として使用すると、ヒステリシス損や渦電流損を大幅に低減できます。同時に、積層方法とコアの厚みを最適化することで、渦電流損の影響をさらに低減することができます。巻線の設計に関しては、抵抗率の低い導電性材料 (銅やアルミニウムなど) を選択し、巻線の配置を最適化すると、銅損を効果的に低減できます。また、巻線数と断面積を合理的に設計することで、銅損と鉄損のバランスをとるだけでなく、トランスの過負荷耐量も向上します。

合理的な動作の観点から、負荷率の制御と適切な容量の選択は、変圧器の効率を向上させる重要な手段です。研究によると、変圧器が定格負荷率の 60% ～ 80% で動作するときに効率が最高値に達します。したがって、実際の動作では、単一の変圧器が長時間にわたって軽負荷または重負荷の状態にならないように、負荷需要に応じて変圧器容量を合理的に割り当てる必要があります。また、複数の変圧器を並列運転することで、負荷変動に応じて変圧器の稼働数を柔軟に調整でき、システム効率がさらに向上します。大規模な発電所や変電所の場合、インテリジェント監視システムを使用して変圧器の動作状態をリアルタイムで監視し、実際のニーズに応じて負荷分散を動的に調整して、最適なエネルギー効率の目標を達成することもできます。

変圧器の効率向上には、上記の方法に加え、定期的な保守・点検も重要です。たとえば、巻線表面の汚れを除去し、絶縁性能をチェックし、接続部分を締め付けることにより、接触不良や絶縁劣化による追加の損失を効果的に低減できます。同時に、ビッグデータ分析や予知保全技術と組み合わせることで、潜在的な問題を事前に発見し、的を絞った対策を講じることができるため、設備の耐用年数を最大化し、運用効率を向上させることができます。要約すると、最適化された設計、合理的な動作、科学的なメンテナンスなどの複数の手段を包括的に適用することで、変圧器の効率を大幅に向上させることができ、電力システムの安全で経済的な動作を強力に保証することができます。

V. 現代のエネルギーシステムにおける変圧器の役割

電力網送電: 電圧を上げると線電流が減少し、送電損失が減少します。次に電圧を降圧してユーザーに電力を分配します。

新しいエネルギーの統合: 風力や太陽光などの再生可能エネルギー源は、変圧器を介して送電網に接続されます。

パワーエレクトロニクス機器: スイッチング電源や充電器などの機器に使用されるマイクロ高周波トランス。

電気的絶縁: 感電の危険を防ぐために安全な絶縁を提供します。

VI.結論

変圧器の動作原理は古典的な電磁誘導の応用ですが、その技術開発は決して止まりません。 19 世紀末の最初の実用的な変圧器から今日の高効率スマート変圧器に至るまで、この一見単純なデバイスは常に電力技術の進歩の中核を担ってきました。新しい材料、新しいプロセス、インテリジェント技術の適用により、変圧器は高効率、小型化、さらなるインテリジェンスを目指して開発を続け、エネルギー変換と電化のプロセスにおいてかけがえのない役割を果たします。

変圧器の基本原理から高効率変換までの全プロセスを理解することは、電気技術者が設計を最適化するのに役立つだけでなく、一般のユーザーも、私たちの日常生活における電気の便利な使用の背後に、一世紀にわたる知恵が凝縮された精密な電磁エネルギー変換技術があることを理解することができます。
