クイックガイド: 乾式変圧器と油入変圧器の主な違いと選択ガイド

クイックガイド: 乾式変圧器と油入変圧器の主な違いと選択ガイド

新しい電力システムの開発が加速する中、配電変圧器はエネルギー変換の重要な機器として、安全性、エネルギー効率、運用および保守コストを決定する上で重要な役割を果たしています。現在の市場は、乾式変圧器と油入変圧器の 2 つの主要カテゴリによって支配されています。これら 2 つのタイプは、断熱と冷却、安全性と環境性能、適用可能なシナリオ、およびコスト効率の点で大きく異なります。この記事では、必須のエネルギー効率規格 GB 20052-2024 に従って、これら 2 種類の機器の違いを包括的に分析し、エンジニアリング選択のための信頼できる参考資料を提供します。

I. 基本的な違い: 断熱と冷却方法の違い

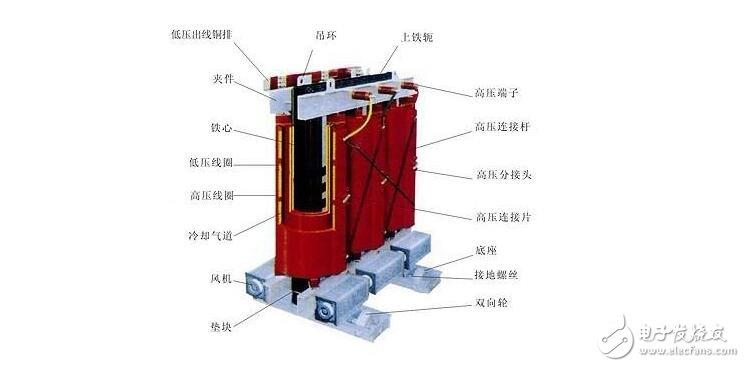

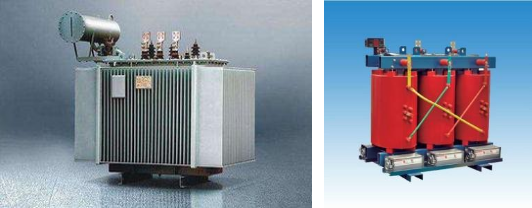

乾式変圧器は冷却媒体として空気を使用します。巻線はエポキシ樹脂の真空注型または Nomex 紙の含浸を使用して絶縁されているため、液体媒体は必要ありません。シンプルな構造なので液漏れの心配がありません。油入変圧器は、冷却媒体と絶縁媒体として絶縁油を使用しています。コアと巻線はオイルタンクに浸されており、オイルの循環によって放熱されます。このテクノロジーは成熟しており、より幅広い容量を提供します。この基本的な設計の違いにより、安全性、環境への影響、運用とメンテナンスの観点から両者の包括的な相違が決まります。

II. 6 つの主要な次元にわたる比較

Ⅲ．新しい規制の導入: 機器の選択は規格に準拠する必要があります

GB 20052-2024 は、2025 年 2 月から発効する変圧器の必須国家規格で、エネルギー効率のグレードと段階的廃止スケジュールを指定しています。新規建設プロジェクトでは低効率モデルの選択は厳しく禁止されており、エネルギー消費の高い既存の設備は段階的に廃止する必要があります。民間建物の屋内配電の場合、GB 51348-2019 の必須規定に従って、乾式または不燃性の液体絶縁変圧器を選択する必要があります。

IV.選択の推奨事項: アプリケーション シナリオに基づく正確なマッチング

乾式タイプを選択してください: 屋内環境、占有率の高いエリア、厳しい防火要件、限られたスペース、軽負荷の変動、および環境保護と低メンテナンスの重視。

油入を選択：屋外使用、大容量集中荷重、連続重荷重、過酷な環境、低イニシャルコストを重視する場合。

V. 業界の動向

安全性と低炭素化の目標により、乾式変圧器の普及率は都市配電ネットワーク、データセンター、および新しいインフラ分野で上昇し続けています。油入変圧器は、その大容量と費用対効果を活かして、屋外の送電および変電、さらには産業用エネルギー用途において引き続き主流となっています。これら 2 種類の機器は相互に排他的ではありません。むしろ、これらはさまざまなシナリオで相互に補完し、連携して最新の電力網の安全かつ効率的な運用をサポートします。

電力機器メーカーは、安全性、エネルギー効率、運用とメンテナンス、法規制順守のバランスを考慮して選択する必要があるとアドバイスしています。誤った選択によるコストの増加、安全上の問題、コンプライアンスのリスクを回避するために、負荷特性、設置環境、予算サイクルを考慮して総合的に決定を下す必要があります。
