屋外用三相乾式計器用複合変圧器

よりスマートで、より安全で、より回復力のある電力網の世界的な追求により、業界全体が再構築されています。米国、東南アジア、ドイツの公益事業者や産業運営者にとって、適切な計測および保護装置を選択することは非常に重要です。屋外用三相乾式複合計器用変圧器は、計測機能と保護機能を堅牢でメンテナンス不要の装置に統合する優れた選択肢として際立っています。

お問い合わせを送信

製品説明

Ceho は、屋外用三相乾式複合計器用変圧器の供給を専門とするメーカーおよびサプライヤーです。複合インターチェンジインダクタ (CIT) は、変流器 (CT) と電圧変圧器 (VT) を単一のデバイスに統合します。「三相」設計は、高電圧システムで三相電圧を同時に処理できます。重要なのは、「乾式」および「屋外」仕様の意味は次のとおりです。

乾式：油の代わりにエポキシ樹脂などの固体絶縁材を使用。これにより、漏れ、火災、環境汚染のリスクが排除されます。

屋外用途: 雨、ほこり、紫外線、極端な温度などの過酷な環境条件に耐えるように設計されています。

この変圧器の統合設計により、屋外変電所における正確なエネルギー計測、請求、および保護リレーのための、コンパクトで安全かつ信頼性の高いソリューションが提供されます。

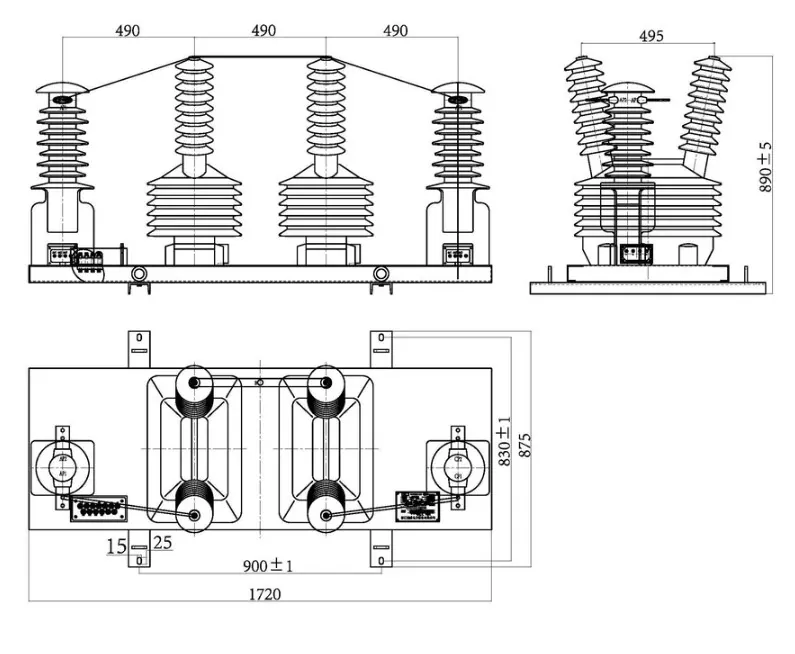

外形寸法

このタイプの電圧と電流を組み合わせた計器用変圧器は、定格周波数が 50Hz または 60Hz、定格電圧が 10kV 以下の電力システムの電圧、電流、エネルギーの測定およびリレー保護に適しています。

定格電圧比(V)	精度クラスと定格二次出力（VA）	リミット出力(VA)	定格絶縁レベル(KV)
6000/100	0.2～2×20 0.5～2×50 1-2×80 3-2×200	2×400	7.2/32/60
10000/100	0.2～2×20 0.5～2×50 1-2×80 3-2×200	2×400	12/42/60

定格一次電流(A)	単一変換率	精度クラスと定格二次出力（VA）			1s熱電流(KA)	定格動的電流(KA)
定格一次電流(A)	単一変換率	(0.2)秒	0.5秒	0.5	1s熱電流(KA)	定格動的電流(KA)
7.5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

定格一次電流(A)	単一変換率	精度クラスと定格二次出力（VA）			1s熱電流(KA)	定格動的電流(KA)
		(0.2)秒	0.5秒	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200,250				32	80
300-400-500	300				45
400-500-600	400				60	100
