LZZB エポキシ樹脂注型絶縁ポスト型変流器

LZZB エポキシ樹脂鋳造絶縁ポスト形変流器は、エポキシ樹脂鋳造柱構造の全閉形製品です。定格周波数5DHz/60Hz、定格電圧40.5kVの電力系統の電力量や電流を測定するリレー保護に適用できます。この製品の特徴は、高い動的熱安定性、2倍の大出力容量、安定した絶縁性能、耐汚染性などです。

LZZBJ9-35は一次巻線、二次巻線、リングコア、コイルをエポキシ樹脂注型絶縁体で包みました。全閉構造なので断熱性、防湿性に優れています。二次配線ポイントには接続箱が設けられています。ジャンクションボックスの正面と側面にそれぞれ穴があり、電線出力用の端子に合わせて電線の出力に使用されます。製品のベースプレートには、設置用のアースボルトと 4 つの取り付け穴があります。

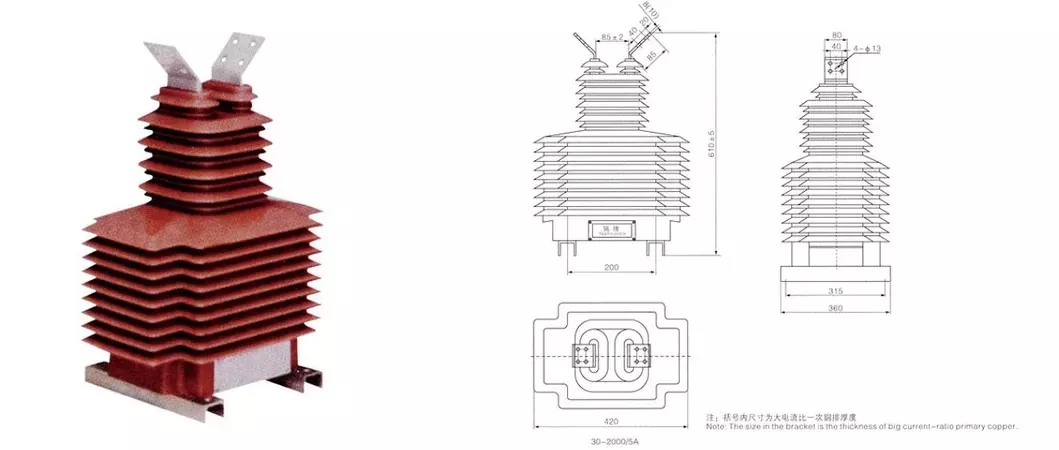

製品図

主な技術パラメータ (LZZB9-35/250W1)

1.定格絶縁レベル: 40.5/95/185kV

2. 負荷の力率：cosφ=0.8(遅れ)

3. 定格二次電流: 5A (または 2A、1A)

4.定格周波数:50Hzまたは60Hz

5.周囲温度:-5℃~+40℃

6.製品規格: IEC185、GB1208-2006

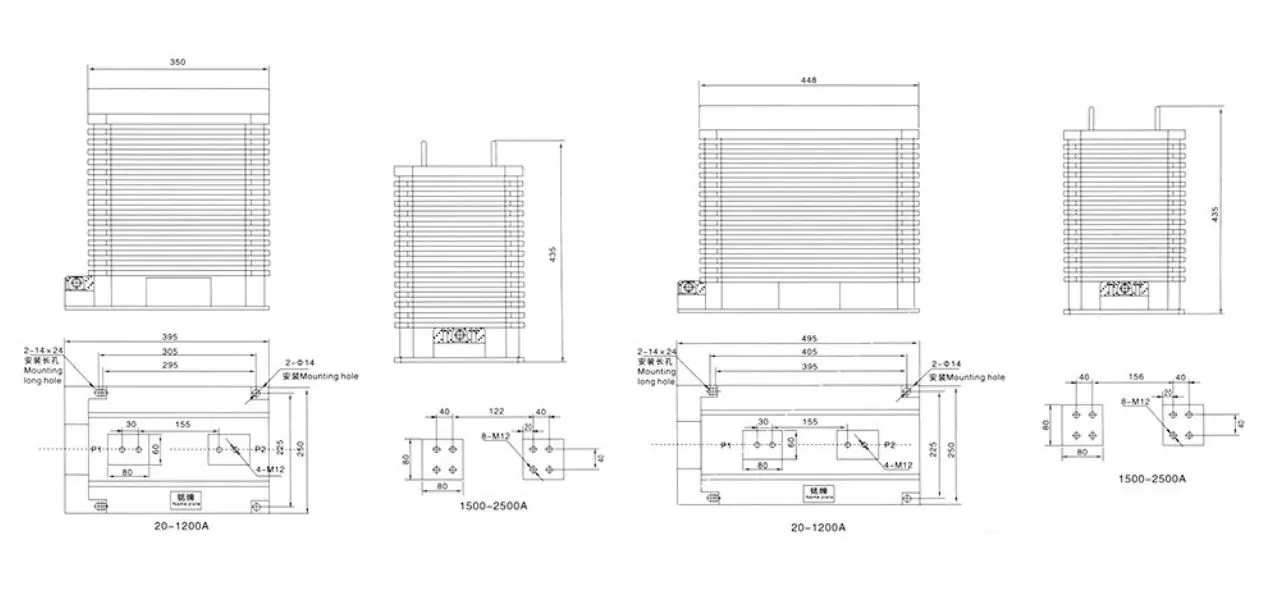

全体の寸法

LZZB エポキシ樹脂注型絶縁ポスト形変流器は、気中絶縁開閉器盤 KYN28A、XGN15、HXGN17 に適用されます。リング本体、ボックス型変圧器、ケーブル配電箱などの高圧室。発電所の電力消費、産業および鉱山配電室の計測/保護。高地、高湿、汚染のひどい地域（登坂距離を長くした耐汚染タイプはオプション）
