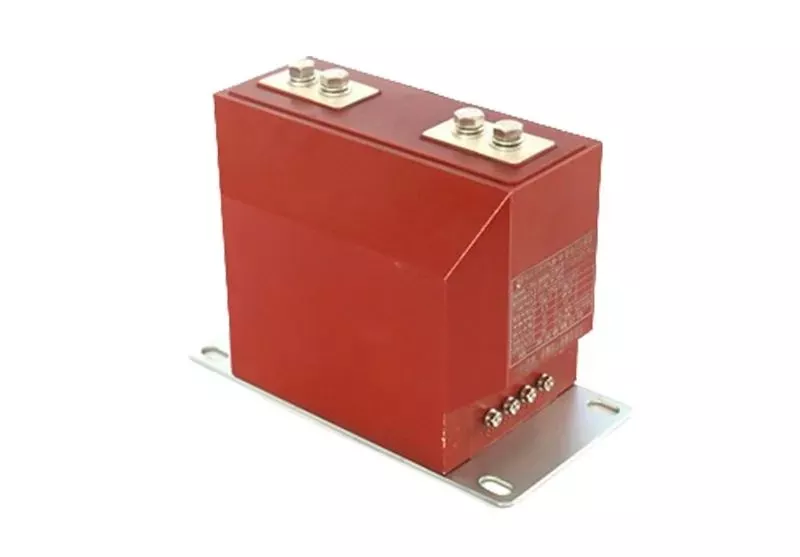

LZZBJ 強化エポキシ樹脂キャストポスト型変流器

LZZBJ Reinforced Epoxy Resin Cast Post Type Current Transformer is one of Ceho factory's products, we can offer different types of electric devices for you to choose, and offering competitive prices. If you want to get high quality, high efficient, and easy-to-maintain solutions, you can contact us now to get our factory price list. Both new and old customers are welcomed.

お問い合わせを送信

製品説明

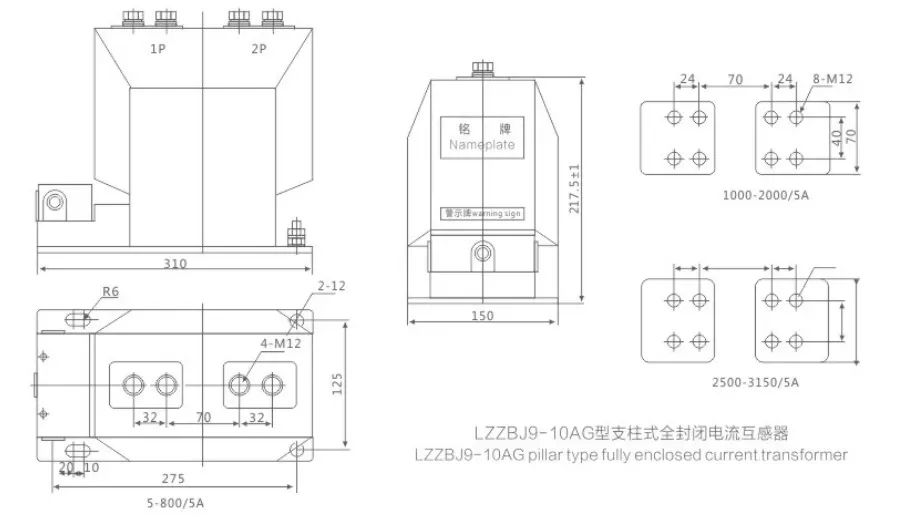

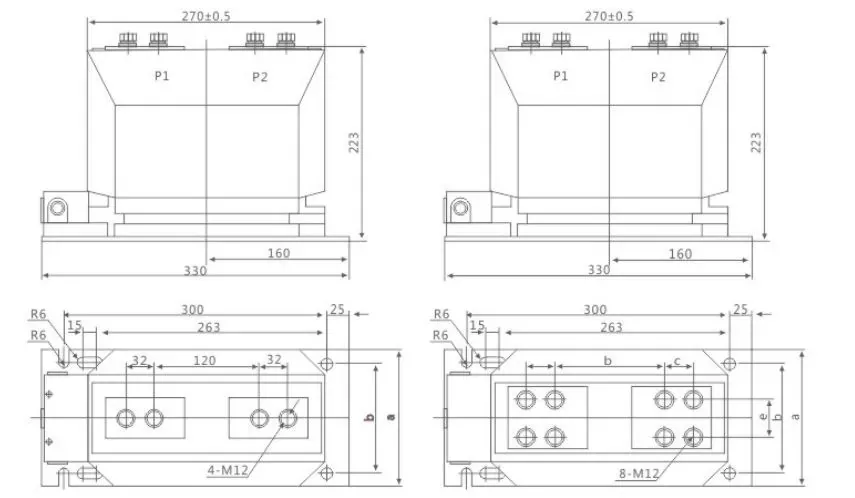

Ceho は、高品質の LZZBJ 強化エポキシ樹脂キャストポスト型変流器を提供します。耐クラック性と耐衝撃性があり、機械的ストレスの高いキャビネットに適しています。完全密閉ピラー: P1/P2 は M10 ～ M16 の銅/アルミニウムバーまたは 2 穴バーで、ベースは 4 × Φ 14mm で、どの方向でも取り付けることができます。トランスに採用されている微結晶合金または高品質ケイ素鋼板コアは、高い透磁率と良好な誤差直線性を備えています。二次端子：保護カバー内に6～12芯、二重巻線（0.2S/0.5/5P10/10P10）または三巻線（計量＋保護＋残留）で増設可能、低温：-25℃～+40℃、標高：≦2,000m（高原タイプは3,000m）、湿度：95%、結露なきこと。難燃グレード V-0、CTI ≥ 600、RoHS 準拠、重量: 10 kV クラスで 25 ～ 35 kg。 24 kV グレード 32 ～ 45 kg 40.5 kV クラス ≤ 81 kg。

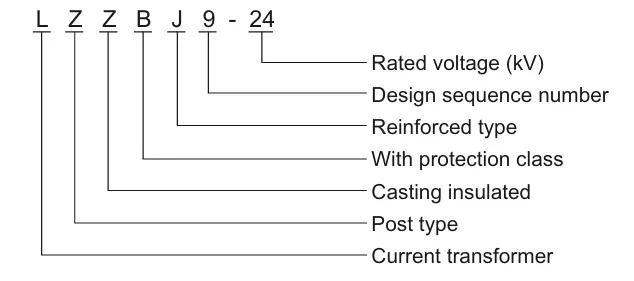

モデル

製品パラメータ

いいえ	アイテム			ユニット	価値
1	定格電圧			KV	40.5
2	定格絶縁レベル	電源周波数耐電圧	ドライテスト		95
			湿式試験		80
		雷衝撃耐性電圧（ピーク）			185
3	定格電流			A	1250、1600、2000
4	定格短絡遮断電流			の	20、25、31.5
5	定格動作シーケンス				0-0.3秒-組み合わせ-180秒-組み合わせ
6	定格短絡電流遮断時間			回	12
7	定格短絡閉路電流（ピーク）			の	50、63、80
8	定格ピーク耐電流
9	定格短時間耐電流			の	20、25、31.5
10	定格短絡連続電流			S	4
11	平均開口速度			MS	1.5±0.2
12	平均閉速度				0.7±0.2
13	接点閉のバウンス時間			s	≤2
14	三相併用（分）ゲート同期時差				≤2
15	閉店時間				≤150
16	開館時間				≤60
17	機械的寿命			回	10000
18	定格使用電圧と補助回路定格電圧			V	DC220,110,24
					AC220、110、24
19	1相回路あたりの直流抵抗(トランスなし)			ああ	≤100
20	動的および静的接触により、摩耗の厚さが許容されます			mm	3
21	重さ			kg	800
