三相電源変圧器: 現代の電力システムの中核ハブと技術進化

三相電力変圧器は、現代の電力システムに不可欠な重要な電気機器として、電力伝送、電圧変換、インピーダンス整合の中核機能を担っています。大規模発電所の昇圧出力でも、地域をまたぐ送電網での超高圧送電でも、エンドユーザーへの降圧配電でも、三相電源変圧器は「パワーハブ」の役割を果たします。世界的なエネルギー構造の変革と産業技術の高度化に伴い、三相変圧器は大容量、高エネルギー効率、インテリジェンス、環境保護に向けて進化を加速しています。

I. 製品概要

1.三相変圧器は、送配電システムにおける電圧変換、送電、配電を担う重要な機器です。 3つの単相トランス磁気回路、または120°の位相差を持つ統合された三相コアで構成されています。高圧巻線、低圧巻線ともに三相構造となっております。 10(6)/35kVの高電圧を0.4kVの低電圧に降圧する（またはその逆）ために広く使用されており、工業および鉱山企業、建物、公共施設、新エネルギーステーションに安定した信頼性の高い電力供給を提供します。

単相変圧器グループと比較して、三相統合変圧器には、材料利用率が高く、サイズが小さく、損失が低く、経済的に動作するという利点があります。これらは、現代の電力システムで最も広く使用されている変圧器タイプです。

2. コア構造と動作原理

三相電源変圧器の動作はファラデーの電磁誘導の法則に基づいており、「電磁-電気」のエネルギー変換プロセスによって電圧調整が行われます。コア部品は、高透磁率珪素鋼板を積層した鉄心と、その鉄心柱に設置された高圧巻線と低圧巻線で構成されています。一次巻線に三相交流が流れると鉄心に交流磁束が発生し、二次巻線に起電力が誘起されます。一次巻線と二次巻線の巻数比を変更することで、電圧を正確に増減できます。

機器の安全かつ安定した動作を確保するために、最新の三相変圧器には完全な補助システムが装備されています。油入変圧器では、特殊な絶縁油が主な絶縁媒体としてだけでなく、鉄心や巻線からの熱を吸収し、絶縁材の劣化を遅らせる冷却・保護の役割も果たしています。オイルコンサバレーター、ガスリレー、圧力解放バルブ、インテリジェントな温度制御システムを備えているため、機器の状態をリアルタイムで監視し、内部障害に迅速に対応できます。乾式変圧器では、高耐熱絶縁材と強制空冷技術を採用し、都市部の密集地域や高層ビルなど防火要件が極めて高い用途に対応します。

II.主な製品カテゴリー

1. 三相油入電源トランス（S11/S13/S20/S22シリーズ）

構造的特徴：鉄心は高透磁率の方向性珪素鋼板を多段に積層し、高・低圧巻線には無酸素銅線または銅箔を巻線するのが一般的である。鉱物絶縁油 (10#/25#/45#) は絶縁媒体と放熱媒体の両方として使用されます。完全に密閉された波形オイルタンクは、空気と湿気を効果的に隔離できます。

冷却方式：ONAN（油入自冷）、大容量は強制空冷も可能です。

適用可能なシナリオ: 屋外変電所、工業団地、地方の電力網変換、ボックス型変電所、太陽光発電/風力発電網接続など。

2.三相乾式電源トランス（SCB11/SCB14/SCB18シリーズ）

構造的特徴：エポキシ樹脂真空注型（SCBタイプ）または含浸（SGタイプ）プロセスを採用し、絶縁油不使用、難燃性、防爆性、低騒音、通常IP20以上の保護シェルと温度制御ファンを装備しています。

適用可能なシナリオ: 高層ビルの配電室、地下ショッピング モール、病院、データ センター、地下鉄、空港、および防火および環境保護の要件が高いその他の屋内場所。

3. 特殊三相変圧器

アモルファス合金省エネ変圧器（SH15/SCBH15）、負荷時電圧調整変圧器（SZシリーズ）、整流変圧器、鉱山防爆変圧器（KBSG）、新エネルギー専用昇圧変圧器など、使用条件に合わせてカスタマイズが可能です。

Ⅲ．コア技術パラメータ

*銘板パラメータは、GB 1094「電源トランス」や GB/T 6451 / GB/T 10228 などの関連規格に準拠する必要があります。

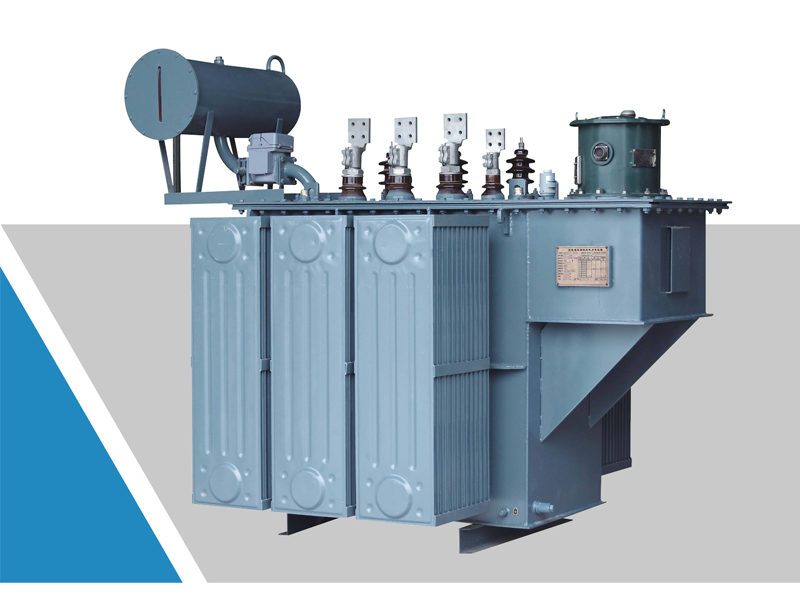

負荷電圧調整変圧器に三相油を浸漬

IV.製品の利点

• 高効率と省エネ: 新世代の S20/S22 油入変圧器および SCB14/SCB18 乾式変圧器は、旧製品に比べて無負荷損失が大幅に低く、レベル 2 以上の国家エネルギー効率要件を満たしています。

• 確実な動作：完全密閉構造設計により、油の酸化や湿気を防ぎます。巻線には銅導体と強化技術が採用されており、強い短絡耐性があります。

• 安全性と環境保護: 乾式変圧器はオイルフリーで不燃性で、人口密集地域に適しています。油入変圧器は完全に密閉され、漏れがなく、圧力解放バルブやガスリレーなどの複数の保護装置が装備されています。

• メンテナンスが容易：油浸完全密閉形のため、稼働中の油交換が不要です。乾式変圧器は基本的に定期的な除塵と温度監視のみで済みます。

V. 選択の提案

• 屋外・独立配電室・大容量（≧1000kVA） → 経済性と過負荷耐量に優れた三相油入変圧器（S13・S20・S22）を優先してください。
• 屋内/地下室/人口密集地/防火要件の高い場所 → オイルフリーで安全な三相乾式変圧器(SCB14/SCB18)が必須です。
• 長期運転時の省エネにご注意 → アモルファス合金油変圧器（SH15）またはアモルファス合金乾式変圧器（SCBH15）をご検討ください。
• 負荷変動が大きい場所や電圧が不安定な場所 → オプションの負荷時電圧調整タイプ（SZシリーズ）をご用意ください。

VI.技術的な進歩とパフォーマンスの最適化

近年、我が国は三相電源変圧器の開発において世界的に有名な成果を上げています。国内最大の三相100万ユニット容量を備えた国内初の220kV変圧器を例に挙げると、研究開発チームは、革新的な電磁計算手法と巻線構造の最適化により、高磁束漏れによる構造部品の過熱問題を克服することに成功した。同時に、新しい冷却オイルガイド構造と磁気シールド技術の適用により、製品の効率的な放熱と低損失動作能力が大幅に向上しました。これらの技術的進歩は国内の格差を埋めるだけでなく、我が国の大容量高圧変圧器の分野における製造レベルを世界の最前線に引き上げています。

材料と設計の点で、新世代の変圧器は通常、低損失のケイ素鋼板と真空加圧含浸 (VPI) プロセスを使用しており、無負荷電流と部分放電を効果的に低減します。複雑な使用条件に対応するため、一部の製品では多層電磁シールド構造や高性能高調波抑制モジュールを導入し、出力電圧の全高調波歪み（THD）を極めて低いレベルに制御し、精密製造や医療機器など電源品質の要求が厳しい分野に純粋で安定した電力保証を提供します。

VII.多様なアプリケーションシナリオとカスタマイズされた開発

三相変圧器の応用はすでに従来の電力網の範囲を突破しており、さまざまな新たな特殊なシナリオに深く統合されています。新エネルギーの分野では、分散型太陽光発電の昇圧や系統接続であっても、風力発電所の耐湿性や耐熱性のある電源であっても、特殊変圧器は強力な環境適応性を実証しています。多国籍産業協力において、カスタマイズされた三相変圧器は、各国の送電網規格の違い（中国とインドの送電網の電圧適応など）に対応して、輸入機器の安定した動作を確保するための「架け橋」となっています。

高地や極端な温度差などの過酷な環境に直面する最新の変圧器は、冷却空気ダクトの最適化、断熱性と耐紫外線性能の強化、塩水噴霧腐食防止設計の採用により、薄い空気や強い紫外線の条件下でも長期にわたる信頼性の高い動作を保証します。さらに、IoT技術の統合により、5G通信モジュールを搭載したスマート変圧器は、リアルタイムのクラウドデータ監視、障害警告、遠隔診断を実現することができ、設備の運用・保守の「受動的な修理」から「積極的な予防」への変革を促進します。

Ⅷ.グリーントランスフォーメーションと将来の展望

「デュアル カーボン」目標に基づいて、三相電源変圧器のエネルギー効率基準が包括的に向上しています。最新の国家規格では、変圧器のエネルギー効率を複数のレベルに分けています。第一レベルの省エネ製品は、銅損や鉄損が極めて低いため、初期投資価格の差額を短期間で回収できます。同時に、環境に優しい断熱材（合成エステル油やシリコーン油など）の普及と適用により、鉱物油の漏洩による土壌や水質汚染のリスクが効果的に低減されました。

将来に目を向けると、三相電力変圧器はもはや単なる静止型電力変換装置ではなく、よりインテリジェントで環境に優しく、柔軟な方向に進化するでしょう。 UHV 送電、スマート マイクログリッド、エネルギー貯蔵システムの急速な発展に伴い、三相変圧器はクリーンで効率的かつ安全な新しいエネルギー システムを構築する上で、かけがえのない基礎的な役割を果たし続けるでしょう。
