ヨーロッパ、アメリカ、中国のボックス型変電所の技術分析は何ですか?

電気技術者の観点から見ると、ヨーロッパ、アメリカ、中国 (中国式) のコンテナ化変電所は、異なる送電網規格、地理的環境、市場の需要に基づいた 3 つの異なる技術的アプローチを表しています。主な違いは、構造統合、保護構成、熱管理設計、標準化システムという 4 つの主要な側面にあります。これらの違いにより、異なるアプリケーション シナリオと進化の軌跡が生まれます。

アメリカ式の変電所は、広範な導入を可能にするためにコンパクトさと費用対効果を優先します。一方、ヨーロッパの変電所は、高度な環境性能と美しく統合されたデザインを重視しています。一方、中国の変電所は、統合、コスト、設計の点で 2 つの変電所の違いのバランスをとる実用的なハイブリッド ソリューションを採用することがよくあります。これらの違いは、規模、構造構成、内部設計、主要な機器構成、安全機能、設置および保守方法、そして最終的には特定の用途に対する変電所の適合性に大きく影響します。

以下では、技術的な詳細、アプリケーション シナリオ、将来のトレンドの 3 つの観点から詳細な分析を提供します。

I. 3 つの主要なタイプのコア技術詳細の詳細な比較ボックス型変電所

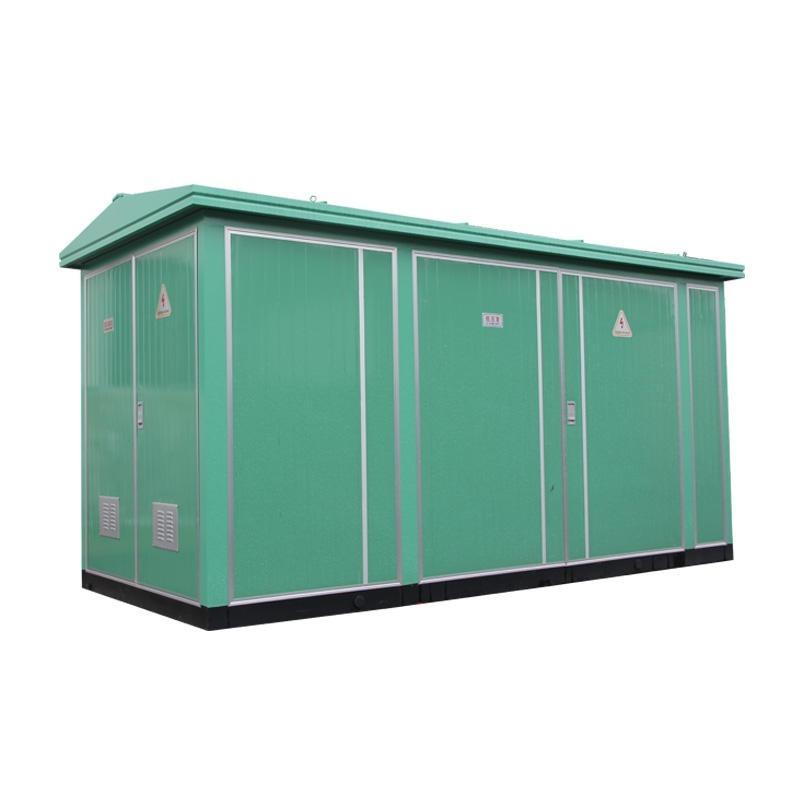

1.ヨーロッパ人ボックス型変電所 (ヨーロッパ風ボックス型変電所、EU/IEC 規格)

コアの定義: IEC 62271-202 および IEC 61330 規格に準拠したこれらの変電所は、独立した 3 コンパートメントのモジュラー構造を特徴とし、世界的に支配的な形式を表しています。ボックス型変電所」

(1) 構造とレイアウト

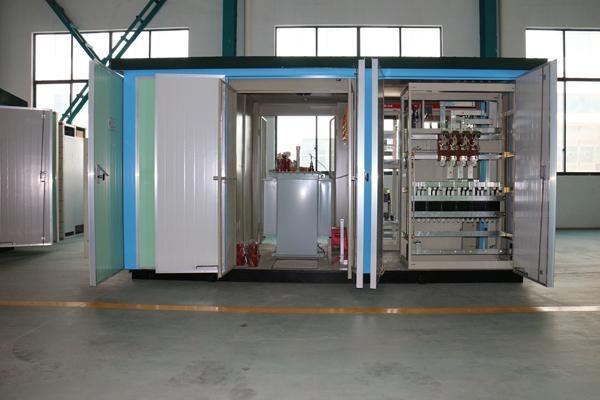

・完全に独立した3つの区画：高圧区画、変圧器区画、低圧区画は金属製の隔壁で完全に分離されており、「目" または "品」の形状レイアウト。

· エンクロージャと保護: ポリウレタン絶縁層を備えた二重鋼板。保護等級 IP54 ～ IP55。強力な防塵、防水、結露防止機能を備えています。

· 基礎要件: 標準的なケーブル トレンチ、独立した基礎、および予約済みのメンテナンス アクセス通路 (≥800 mm) が必要です。

(2) コアコンポーネント構成

· 高圧側: 標準構成には、SF6 リング本体または負荷遮断スイッチ、絶縁開閉器、接地開閉器、および 5 つの防止インターロックを備えた避雷器が統合された気中絶縁開閉装置が含まれます。

・変圧器：主にSCBシリーズ乾式変圧器（エポキシ樹脂キャスト）、容量は50kVAから2500kVAまで。強制空冷（温度制御＋軸流ファン）。

· 低電圧側: フレーム回路ブレーカー、スマート コンデンサ補償、スマート メーター、サージ保護モジュールを含む引出開閉装置で、優れた拡張性を提供します。

· 保護システム: 高電圧側には、オプションの「負荷スイッチ + ヒューズ」または回路ブレーカー保護 (過電流、瞬間、過負荷、および地絡保護) が用意されています。低電圧側には包括的な配電保護機能が備わっています。

(3) 主な技術的特徴

· 安全性: 強力なアーク障害分離機能を備えた独立したコンパートメント (内部アーク耐定格 20kA/0.5 秒)。

· メンテナンス性: 各ユニットはメンテナンスのために独立して電源を切ることができます。低圧側のメンテナンスを無停電で行うことができます。

・損失とエネルギー効率：乾式変圧器は耐火性、漏れがなく、低騒音ですが、無負荷損失は油入変圧器に比べて若干高くなります。

・サイズ：同容量では体積が最も大きく、アメリカンタイプの約1.5～3倍。

2. アメリカンスタイルボックス型変電所 (アメリカンスタイルボックス型変電所、IEEE/ANSI 規格)

コア定義: IEEE C57.12.25 および ANSI C84.1 標準に準拠。 「複合型トランス（ZGS）」とも呼ばれる、高度に統合された共通筐体構造を採用しています。

(1) 構造とレイアウト

· 統合された共通タンク: 別個の高電圧コンパートメントはありません。高電圧ロードスイッチ、ヒューズ、タップ切換器、変圧器コアはすべて同じオイルタンクに浸漬されています。

・オイルレス設計：タンクとラジエターを直接露出させ放熱を図る完全密閉型の「オイル＋エアギャップ」構造を採用。

· 筐体と保護: 単層鋼板、保護等級 IP34D ～ IP44、粉塵や固形異物に対する保護を重視。

· 基盤要件: シンプルなプラットフォーム基盤。ケーブルトレンチは必要ありません。直接ケーブルプラグイン接続。

(2) コアコンポーネント構成

・高圧側：エルボ形ケーブルプラグ＋差し込みヒューズ＋ロードスイッチ。完全に絶縁、完全にシールドされ、タッチセーフであり、極限まで簡素化されています。

・変圧器：全密閉油入変圧器、容量315kVA～1,600kVA。変圧器油は絶縁媒体と冷却媒体の両方の役割を果たします。

· 低電圧側: 簡素化された保護構成 (過負荷、短絡、不足電圧) を備えたコンパクトなモールドケース回路ブレーカー キャビネット。

· 保護システム: 高電圧ヒューズが内部変圧器の故障から保護します。低圧モールドケースサーキットブレーカーがラインを保護します。リレー保護装置はありません。

(3) 主な技術的特徴

・コンパクト性：欧州型に比べ設置面積1/4～1/3、コスト15～20％と最小限の体積を実現。

·インストール性：「プラグアンドプレイ」。設置時間は欧州式ユニットに比べてわずか 3 分の 1 です。

·放熱: 外気冷却;高い過負荷容量 (2 時間で 2 倍の過負荷が可能)。

制限事項: メンテナンスには完全な停電が必要です。高電圧コンポーネントは油に浸されているため、故障後の修理が複雑になり、漏れが発生しやすくなります。

3.中国語ボックス型変電所 （中華風・華氏風）ボックス型変電所、GB標準)

コアの定義: ヨーロッパのモジュール性とアメリカのコンパクトさを組み合わせたこれらの変電所は、GB/T 17467-2020 (高電圧/低電圧) に準拠しています。ボックス型変電所）、局所的に変更された 3 コンパートメント構造を特徴としています。

(1) 構造とレイアウト

· 3 つの独立したコンパクトなコンパートメント: 高電圧コンパートメント、変圧器コンパートメント、および低電圧コンパートメントは分離されていますが、寸法が縮小されています (欧州規格と米国規格の間)。

・最適化されたレイアウト：主に「目中国の送電網設置基準に適合した、「」型の単列縦方向レイアウト (IEEE 電磁適合性要件に準拠)。

・筐体・保護：二層鋼板、IP44～IP54、耐食性、耐震性（震度IX相当設計）、耐高温性（-25℃～+40℃）を強化。

(2) コアコンポーネント構成（強化されたローカリゼーション）)

・高圧側：国産空気絶縁・SF6リングメインユニットを標準装備、欧州サーキットブレーカーソリューションと米国エルボプラグソリューションの両方に対応。

・変圧器：乾式または油入モデルから選択可能（SCB14/S15、エネルギー効率クラス1）。強化された短絡耐量 (10 kV/25 kA/3 秒、IEC 規格の 20 kA/2 秒を超えます)。

· 低電圧側: 統合されたスマート配電、自動無効電力補償、高調波緩和、およびリモート監視。中国の配電ネットワーク自動化要件を満たすように調整されています。

· 保護システム: バックアップ保護として高電圧ヒューズ + 回路ブレーカーを備えた二重冗長保護。過熱、ガス、圧力リリーフなどの非電気的保護機能を備えています。

(3) 主な技術的特徴

· 適応性: 中国の 10kV/20kV 配電網、短絡レベル、接地構成と完全な互換性。

・費用対効果：欧州設計よりも低コスト、米国設計よりも信頼性が高い。

· インテリジェンス: 標準 IoT モニタリング (テレメトリ、テレコントロール、リモート コントロール) は、IEC 61850 プロトコルをサポートします。

3つの主要なボックス型変電所の技術パラメータの比較

II.アプリケーションシナリオの正確なマッチング（電気技術者の選択基準）

1. ヨーロピアンスタイルの適用シナリオボックス型変電所

主要な選択基準: 高い信頼性、高い安全性、強力な拡張性、優先事項としての環境持続可能性

・都心・ランドマークビル：複合商業施設、超高層ビル、CBD（防火、低騒音、景観統合）。

· 産業用/高信頼性負荷: データセンター、精密製造、鉄道交通、病院 (無停電電源供給、停電なしのメンテナンス)。

· 再生可能エネルギーグリッドの統合: 風力発電/PV 昇圧変電所 (高調波緩和、無効電力補償、インテリジェント監視)。

・環境に敏感な場所：学校、住宅地、景勝地（油漏れなし、乾式断熱材）。

2. 米国における適用シナリオボックス型変電所

主な選択基準: 低コスト、迅速な導入、非常に限られたスペース

· North American Power Grid: 米国およびカナダのローカル配電ネットワーク (標準準拠)。

· 古い住宅地の改修: スペースが限られ、建設サイクルが短い都市部のグリッド エンドポイント。

· 臨時/非常用電源: 建設現場、展示会、災害救援 (プラグアンドプレイ、移設可能)。

· 地方/郊外送電網: 負荷密度が低く、供給半径が大きく、O&M 能力が限られている地域。

3. 中国語の応用シナリオボックス型変電所

主な選択基準：中国の電力網との互換性、高い費用対効果、インテリジェントなO&M

· 中国の都市部および農村部の配電網: 新興住宅地、工業団地、自治体の公共施設 (10kV 標準、短絡レベル整合)。

· 配電ネットワーク自動化アップグレード: 「3 つのリモート」(リモート測定、リモート信号、リモート制御)、スマート グリッド ノードを完全にカバーします。

· 「新しいインフラストラクチャ」: 5G 基地局、充電ステーション クラスター、エネルギー貯蔵発電所 (統合された電源、送電網、負荷、貯蔵インターフェース)。

· 輸出/一帯一路: 東南アジア、中東、アフリカ、および IEC と GB 規格が混在するその他の地域の市場に適応します。

Ⅲ．今後の開発動向（三大技術経路の進化の方向性）

1. 世界共通の傾向 (3 つの経路すべてに共通するアップグレード)

(1) 低炭素かつ高エネルギー効率

· エネルギー効率のアップグレードの義務化: 2026 年から、世界の主要市場で Tier 1 のエネルギー効率基準が義務化されます (無負荷損失を 40% 削減)。

· 環境に優しい断熱材の代替品: SF6 を使用しません (乾燥空気、N₂、および環境に優しいガスに置き換えられます)。鉱物油を天然エステル植物油に置き換えます。

· アモルファス合金の広範な採用: 無負荷損失は従来の材料より 70% ～ 80% 低くなります。州送電網の普及率は 2030 年までに 50% に達すると予想されます。

(2) ハイインテリジェンス（AIoT）

·エッジ コンピューティング + デジタル ツイン: リアルタイムのステータス監視、障害予測 (精度 >95%)、リモート診断、O&M レポートの自動生成。

·IEC 61850完全準拠: プラグアンドプレイ機能、強化された相互運用性、スマートグリッドディスパッチシステムとのシームレスな統合。

· 5G + IoT: リモート制御、アーク検出、過熱警告、エネルギー消費分析。無人運転が標準となります。

(3) 一体化とプレハブ化

· 「マルチコンパートメント統合」: 変電所、エネルギー貯蔵、太陽光発電、充電ステーションを統合したプレハブモジュールにより、設置面積をさらに 30% 削減します。

·モジュール式のビルディングブロック設計: 標準化されたモジュール、工場での事前組み立て、および現場での配線不要により、設置時間が 1 日以内に短縮されます。

2. 3つの主要製品ラインの差別化された進化

(1) 欧州開閉装置: 究極の安全性 + グリーン ゼロカーボン

·強化された内部アーク保護（消弧 ≤0.1s）、防爆、および耐火性評価。

・シリーズ全体がオイルフリー、完全乾式でリサイクル可能な材料を使用しており、EUの「カーボンニュートラル」規制に適合しています。

· 40.5kV 高電圧、大容量アプリケーションとスマート マイクログリッド マスター ステーションのシナリオに焦点を当てます。

(2) 米国ボックスタイプ変電所: ミニマリストの統合 + 低コスト

· 北米の分散型太陽光発電および住宅用エネルギー貯蔵システムに合わせて、さらなる小型化と軽量化を実現。

・IoTを活用して監視を簡素化し、「故障交換」を基本とした低コストのO&Mモデルを重視。

· 北米、ラテンアメリカ、オーストラリアの緩やかに構造化された配電網市場に焦点を当てています。

(3)中国語 ボックスタイプ 変電所: ユニバーサルな適応性 + スマートな統合

・デュアル規格互換性（IEC+GB）により、極限環境（極寒、高湿度、高地）への適応性が強化されています。

· 統合された発電、送電網、負荷、および貯蔵: エネルギー貯蔵インバーター (PCS) とエネルギー管理システム (EMS) の緊密な統合。

· AI を活用した予知保全: 国内アルゴリズムにより、MTBF は 100,000 時間以上に増加しました。

· 世界のミッドエンドからローエンド市場で二重のブレークスルーを実現し、先頭に立つ

IV.要約: 技術的アプローチの基本的な違い

· ヨーロッパ: 安全第一、モジュール式、信頼性が高く、「精密エンジニアリング」技術的アプローチを表しています。

· アメリカ: コスト優先、統合的かつ迅速な導入。「経済指向」の技術的アプローチを表します。

· 中国のアプローチ: 適応性第一、ローカリゼーション、インテリジェンス。「バランスの取れた」技術的アプローチを表します。

今後 3 ～ 5 年で、これら 3 つのアプローチは相互に連携し、その境界は曖昧になります。ヨーロッパのアプローチはよりコンパクトになり、アメリカのアプローチはよりインテリジェントになり、中国のアプローチはより国際化され、最終的には「インテリジェンス、低炭素、統合、および標準化」という統一された技術パラダイムに収束します。

ヨーロッパ、アメリカ、中国のボックス型変電所に関するよくある質問

1. 3種類のボックス型変電所の核となる標準システムは何ですか?

· ヨーロッパ: IEC 62271、IEC 61330

· アメリカ: IEEE C57.12.25、ANSI

· 中国語: GB/T 17467-2020

2. 主な構造上の違いは何ですか?

· ヨーロッパ: 3 つの完全に独立したコンパートメント、モジュラー設計

· アメリカ：一体型共通タンク、高圧・変圧器共用オイルタンク

· 中国語: 3 つの独立したコンパートメント、コンパクトで最適化されたレイアウト

3. 各タイプにはどのようなトランスのタイプが使用されていますか?

· 欧州：主に乾式変圧器

· アメリカ：油入変圧器のみ

· 中国語：乾式または油浸式も選択可能

4. 体積と設置面積が最も小さいのはどれですか?

アメリカのボックス変電所は、ヨーロッパ型の約 1/3 しかありません。

5. 短絡耐性が最も強いのはどれですか?

中国のボックス変電所、最大 25kA/3 秒の強化レベル。

6. 完全な停電なしでメンテナンスを実行できますか?

· ヨーロッパおよび中国: はい、コンパートメントごとに独立したメンテナンス

· アメリカ人: いいえ、全体的な停電が必要です

7. コストが最も低いのはどのタイプですか?

アメリカのボックス変電所、ヨーロッパのタイプより 15% ～ 20% 低い。

8. 典型的なアプリケーション シナリオは何ですか?

· 欧州：都市の中核地域、データセンター、安全性の高い工業用地

· アメリカ: 狭いスペース、迅速な建設、田舎および仮設電力供給

· 中国語: 都市および地方の流通ネットワーク、新しいインフラストラクチャ、スマート グリッド

9. 今後の開発動向はどうなるのでしょうか？

共通：高効率、インテリジェンス、SF6フリー、統合

· 欧州：極度の安全性、ゼロカーボン、乾式フルシリーズ

· アメリカ：小型化、低コスト置き換えモード

· 中国語: IEC+GB 互換性、ソース、グリッド、負荷、ストレージの統合

10. 中国の電力網プロジェクトに最も適しているのはどれですか?

中国のボックス変電所、10kV/20kV 配電ネットワーク、保護およびインテリジェント要件に最適。
