ボックス型ステーション: ニーズを満たす反復アップグレードと多様なアプリケーション

ボックス型ステーション：ニーズに合わせた反復アップグレードと多様なアプリケーション

ボックス型変電所は、送電の重要な機器として、統合、小型化、可動性という利点により、住宅コミュニティ、産業および鉱山企業、公共の建物などのさまざまなシナリオで広く使用されています。成熟して安定したヨーロッパ型のボックス型変電所から、効率的で便利なアメリカ型のボックス型変電所、そして国産ボックス型変電所の革新的な適応に至るまで、我が国のプレハブ変電所産業は何度も反復を繰り返し、徐々にさまざまなニーズに適応する製品システムを形成してきました。同時に、防火や生産能力の拡大といった喫緊の課題にも直面している。

ヨーロッパ型ボックス型変電所：完全な構造で、さまざまなシナリオの基本的な電力供給に適応

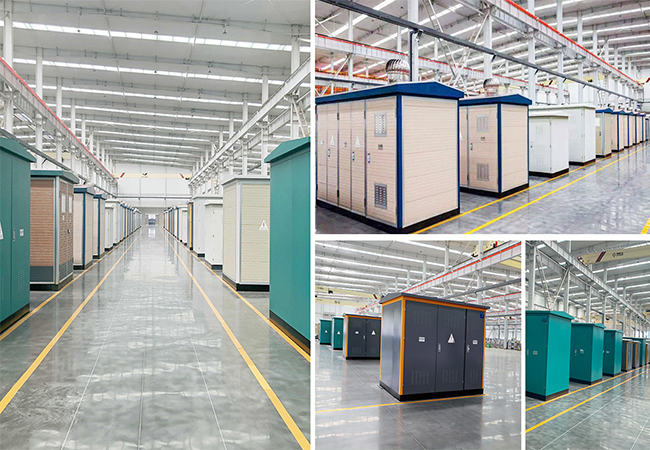

ヨーロピアンスタイルのボックス型ステーションは、規則的な構造と充実した機能が特徴です。エンクロージャは、ベース、外側シェル、トップ カバーの 3 つの部分で構成されています。材質は溝形鋼、鋼板、カラー鋼板を使用し、日よけ、雨よけ、防塵、防錆、小動物侵入防止の「5つの防」基準を厳守しています。夏の高い気温に対処するために、筐体の上部には通常、ロックウールボードやポリスチレンフォームなどの断熱材が充填されます。同時に、最適化された換気設計と放熱面積の増加により、断熱と放熱の要件のバランスが取れ、製造コストが削減されます。

ヨーロッパ型のボックス型変電所の内部には、独立した高圧配電設備、変電室、低圧室が備わっています。高電圧配電機器はターミナル タイプとリング ネットワーク タイプがあり、架空ケーブル接続または地下ケーブル接続の柔軟なオプションが用意されています。 SF6 ガス消弧スイッチまたは真空消弧スイッチが装備されており、ユーザーのニーズに応じて高電圧計量キャビネットと組み合わせて構成できます。変電室には自動温度制御システムを設置し、容量100～1250KVAの低コスト油入変圧器を優先しています。低圧室は、工業地域向けか住宅地域向けかに応じて、電力と照明の分離電源モードまたは純粋な照明電源モードで設計されており、必要に応じて出力線の数を調整できます。

アメリカ型のボックス型ステーション：高効率で利便性が高いが、ローカライゼーションに改善の必要がある。

アメリカ式のボックス型ステーションは、コンパクトなサイズと高い過負荷容量を特徴として、1990 年代に中国市場に参入しました。 2 時間の 2x 過負荷と 7 時間の 1.6x 過負荷が可能で、エルボタイプのコネクタを使用しているため、高電圧ケーブルの接続やライブでの抜き差しが容易です。内部には二重ヒューズ保護と高引火点FR3絶縁油を採用し、高電圧負荷スイッチ、ヒューズなどの部品とトランスコア、巻線を単一のタンクに統合し、構造設計を簡素化しています。

ただし、アメリカ式のボックス型ステーションには、局所的な用途ではいくつかの欠点があります。輸入製品は我が国の高電圧計量要件に適合しておらず、容量レベルが国内基準と一致しておらず、現地のメンテナンスサービスも提供されていません。国内で製造された模造品は一般に、ケーシングの防食処理が不十分であったり、タンクが露出していて外的損傷を受けやすかったり、油温保護機能がなかったりするため、定期的な点検、メンテナンス、絶縁油の交換が必要となり、運転コストが増加します。

安全性と適応性の両立、イノベーションを融合した国産ボックス型ステーション

輸入された米国型ボックス型変電所の欠点を補い、国産変電所は欧米設計の利点を吸収しながら革新的な改良を遂げ、より中国の国情に適した製品システムを形成している。国産の変電所には接地スイッチと避雷器が装備されており、機械的インターロックによって保守員の安全が確保されています。シングルヒューズ保護設計を採用しており、いずれかの相ヒューズが切れると負荷スイッチがトリップし、動作の安全性が向上します。

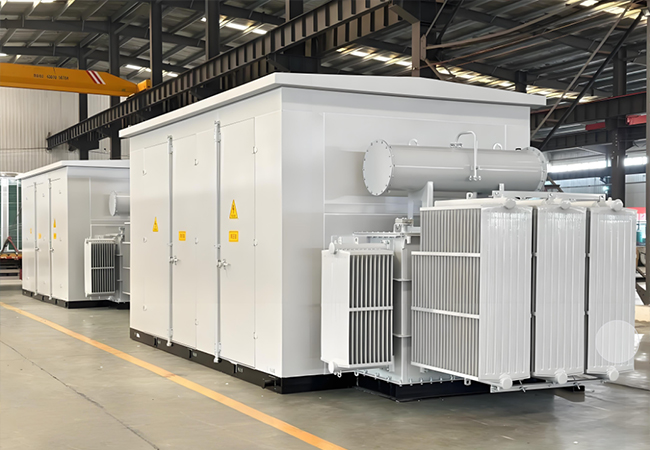

国産変電所の構造は、変圧器、高圧開閉器、低圧開閉器がそれぞれ独立した独立した筐体設計となっています。変圧器は簡単に引き出したり持ち上げたりできるので、メンテナンスや容量拡張に便利です。筐体には特殊な防食処理が施されており、20年以上の保護効果があり、使用環境に合わせて外観をカラーカスタマイズすることも可能です。さらに、国産の変電所は、S9完全密閉型低損失変圧器を使用することで、計測機能や補償機能を柔軟に構成でき、一部の製品ではエネルギー消費量をさらに削減するためにアモルファス合金コアの使用を実験しています。中でもZGS(B)9「米国型プレハブ変電所」は、欧米製品の利点を融合し、コンパクトなサイズと確実な動作を誇り、さまざまな重要箇所で広く使用されています。

サポート技術のアップグレード: マイコンベースの統合保護デバイスが安全防御を強化

ボックス型ステーションのインテリジェントな開発により、マイコンベースの統合保護デバイスが中核的なサポート機器になりました。このデバイスは、保護、監視、制御、通信機能を統合しており、20 を超える標準保護プログラムが組み込まれています。主要機器の電圧、電流、アナログ、スイッチング量を包括的に収集し、10KV やその他のユーザー プロジェクトのさまざまな保護ニーズに適応します。超薄型ボディと合金シェルの設計は、ボックスタイプのステーションやリングメインユニットなどの小型キャビネットに特に適しています。要件に応じて RS485 通信インターフェイスを選択し、機器のインテリジェントな管理レベルをさらに強化できます。

機会と課題は共存します。プレハブ変電所業界の有望な未来

現在、ボックス型変電所は地方の送電網変革やさまざまな変電所の建設の主な方向性となっており、その応用は都市、地方、工業、鉱山のシナリオでますます広がっています。しかし、業界は依然として 3 つの大きな課題に直面しています。まず、火災の危険が顕著です。完全に密閉された設計は消火には役に立たず、自動消火システムを追加すると製造コストが増加します。第二に、拡張は困難です。サイズとコストの制限により、発信回線ベイの拡張マージンは小さくなります。第三に、メンテナンススペースが不足すると、機器のメンテナンスや緊急修理が困難になります。今後、継続的な技術進歩により、ボックス型変電所は、防火設計の最適化、容量拡張の強化、メンテナンス条件の改善などの分野で画期的な進歩を遂げるでしょう。同時に、インテリジェントでエネルギー効率の高いシステムへのトレンドを組み込むことで、さまざまなアプリケーション シナリオに適応します。電力システムの重要なコンポーネントとして、ボックス型変電所は我が国の送電網の運用レベルを向上させ、経済的および社会的発展のためにより信頼性の高い電力セキュリティを提供します。

CEHOボックス型変電所のプロモーション

Chenghe Electric Power Technology Group Co., Ltd. は、中国のプレハブ変電所業界の主要企業として、国内外の先進技術を統合し、多様な用途シナリオに適応する高品質で効率的で安全なボックス型変電所の開発に取り組んでいます。ヨーロッパ型、アメリカ型、および国産のボックス型変電所の反復的なアップグレード経験に基づいて、当社はヨーロッパ型、ZGS(B)9 タイプのアメリカ型、およびカスタマイズされた国産ボックス型変電所をカバーする全範囲の製品を発売するために最適化および革新し、不適切なローカライゼーション適応、不十分な安全保護、高額なメンテナンスコストなどの業界の問題点を完全に解決しました。当社のボックス型変電所は「5 プルーフ」基準を厳格に遵守し、高品質を採用しています。耐食性材料と特殊な表面処理技術により、20年以上の耐用年数を保証します。内部構造は科学的に設計されており、独立した高圧開閉器室、変圧器室、低圧開閉器室があり、自動温度制御システムとマイコンベースの統合保護装置が装備されており、インテリジェントな監視と安全な操作を実現するだけでなく、メンテナンスと容量拡張も簡素化されます。当社は、油入変圧器（ユーザーのニーズに応じて乾式変圧器）、SF6 ガスまたは真空消弧スイッチ、高圧計量キャビネットを柔軟に構成し、住宅コミュニティ、工業および鉱山企業、公共建築物などの個別のニーズに合わせて出力線の数や外観の色をカスタマイズできます。承和電力は常に「品質第一、顧客志向」の理念を堅持し、製品の設計、生産、製造からアフターメンテナンスまでワンストップサービスを提供し、電力システムの安定的かつ効率的な運用をサポートします。

ボックス型変電所にご興味がございましたら、いつでもお気軽にお問い合わせください。 WhatsAPP:+8613395770101 電子メール:yuki@ningboziyao.com
