ボックス型変電所とは何ですか?

なんてことだあ ボックス型変電所?

あ ボックス型変電所としても知られています プレハブ式または コンパクトな変電所は、従来の変電所のすべての重要なコンポーネントを単一の耐候性の金属製ハウジングに統合した、工場で組み立てられた密閉型ユニットです。中電圧 (MV) から低電圧 (LV) への変圧および配電用に設計されています。

これは、大規模なレンガとモルタルの変電所の建物に代わる「プラグアンドプレイ」配電所と考えてください。

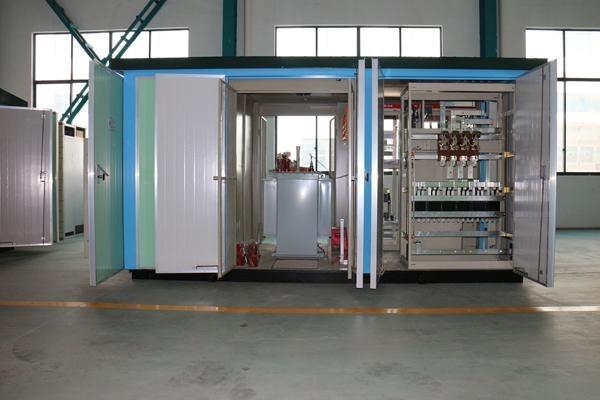

のコンポーネントボックス型変電所

A ボックス型変電所 は、高電圧開閉装置、変圧器、低電圧配電機器の 3 つの主要なコンパートメントで設計されています。各コンパートメントは、効率的な電力変換と配電を確保する上で重要な役割を果たします。

高圧開閉装置

通常は 10 kV または 35 kV の定格電圧で動作します。

国産または輸入のリングメインユニットと真空遮断器を採用しています。

電流制限ヒューズを搭載し、安全性を高めています。

トランスフォーマー

油浸式と乾式の両方の構成を用意しています。

最大1600kVAまでの変圧器に対応可能です。

絶縁または金属材料で作られた保護エンクロージャが特徴です。

低圧配電設備

配電盤、照明盤、計量盤、無効電力補償盤が含まれます。

自動温度および結露制御システムを搭載しています。

ユーザーエンドへの効率的な電力供給の実現に役立ちます。

コンテナ型変電所の特長

(1) 高度な技術、安全、信頼性。 (2) 高度な自動化。 (3) 工場でのプレハブ加工。 (4) 柔軟な構成オプション。 (5) 費用対効果が高く、結果が迅速に得られます。 (6) コンパクトな設置面積。 (7) 周囲の環境に調和する美しいデザイン。

ボックス型変電所の分類

1) モジュラータイプ。高電圧および低電圧の開閉装置と変圧器は金属製の筐体内に収容されており、高電圧および低電圧の配電機器内に操作通路が確保されています。このタイプのコンテナ型変電所は比較的大型であり、現在ではほとんど使用されていません。

(2)ユニット一体型。既存の完全な機器セットを使用する代わりに、高電圧および低電圧の制御および保護デバイスがエンクロージャ内に直接設置されて単一のユニットを形成します。これらのエンクロージャはメンテナンスフリーで動作するように設計されており、操作通路がなく、コンパクトです。ヨーロッパ型または標準型のボックス型変電所とも呼ばれます。

(3) 一体型。高圧・低圧の配電機器と変圧器本体を変圧器油タンク内に収納し一体化することで、高圧の制御・保護装置を簡素化した設計です。同容量の油入変圧器と同等の体積を実現し、欧州のボックス型変電所の約3分の1とさらにコンパクトになりました。アメリカ型ボックス型変電所、コンパクト型ボックス型変電所とも呼ばれます。

の種類とモデルボックス型変電所s

ボックス型変電所は、さまざまな運用ニーズを満たすために、さまざまなモデルと構成で利用できます。各モデルは、特定の利点を提供し、ユーザー固有の要件に対応できるように慎重に設計されています。

共通モデル

高圧開閉装置モデル

乾式変圧器キャビネットモデル

低圧開閉装置モデル

世界標準モデル

ヨーロピアンスタイル: コンポーネントが集中化されているため、サイズが大きくなります。

アメリカンスタイル：冷却性能は向上しますが、サイズが大きくなります。

統合された：設置面積は小さいですが、アメリカンスタイルと同様の利点があります。

運用保守ガイドライン

効果的な運用とメンテナンスの戦略は、製品の寿命と信頼性にとって非常に重要です。ボックス型変電所s.定期的な点検とメンテナンスにより、予期せぬ故障を防ぎ、無停電電源を確保します。

基本的な動作要件

水の浸入を防ぐため、高台に設置してください。

安全を確保するために、接地グリッドへの信頼できる接続を確保してください。

変電所の周囲を清潔に保ち、ゴミを置かないようにしてください。

定期的な点検とメンテナンス

高電圧機器や変圧器を定期的に検査してください。

安全な動作を保証するために絶縁テストを実施します。

過熱を防ぐために冷却システムを維持してください。

課題と考慮事項

その間ボックス型変電所には多くの利点がありますが、慎重な検討が必要な課題もあります。これらの課題には、環境への影響や運用上の制限など、さまざまな側面が含まれます。

環境と安全への配慮

過熱の危険性があり、適切な換気が必要です。

材料の不適切な廃棄による環境への潜在的な影響。

不正アクセスを防ぐためのセキュリティ対策。

運用上の制限

特定の変圧器モデルの容量制限。

運用上の問題を回避するために継続的なメンテナンスが必要。

既存のシステムとの統合に関する課題。

結論

ボックス型変電所は、MV-LV 変電および配電用の工場で組み立てられた密閉型金属ユニットで、従来の変電所に代わる「プラグアンドプレイ」としてコアコンポーネント (高電圧開閉装置、変圧器、低電圧機器) を統合しています。

高度な技術、柔軟な構成、コンパクトなサイズ、コスト効率が特徴で、3 つの主要なタイプ (モジュラー、ヨーロピアン スタイル、アメリカン スタイル) とさまざまなニーズに対応するさまざまなモデルがあります。過熱や統合の問題などの課題に対処するには、適切な運用とメンテナンスが不可欠です。

セホ Electric は、柔軟なカスタマイズという中核的な利点で優れており、すべての標準モデルをカバーするカスタマイズされたソリューション (電圧、容量、アプリケーション シナリオ) を提供します。高品質のコアコンポーネントと安定性のために厳密に制御された変圧器、さらにインテリジェントな低電圧制御を使用しています。標準化されたプレハブ、ユーザーフレンドリーなメンテナンス、専門的なアフターサービスにより、効率的で安全かつコスト効率の高い電源ソリューションを提供します。

関連するニーズがある場合は、当社の Web サイトにアクセスして詳細を確認するか、当社の専門チームに直接ご相談ください。選択することを忘れないでくださいセホ 信頼性と革新性を選択することを意味します。

ボックス型変電所（プレハブ・小型変電所）のよくある質問S

基本情報

Q1：ボックス型変電所とは何ですか？

A: ボックス型変電所は、プレハブ変電所またはコンパクト変電所とも呼ばれ、工場で組み立てられた密閉型ユニットで、従来の変電所のすべての重要なコンポーネントが単一の耐候性の金属製ハウジングに統合されています。これは、中電圧 (MV) から低電圧 (LV) への変電および配電に使用され、大規模なレンガとモルタルの変電所の建物に代わる「プラグ アンド プレイ」の代替手段として機能します。

Q2: ボックス型変電所の主なコンポーネントは何ですか?

A: 3 つの主要なコンパートメントで構成されており、それぞれが電力の変換と配電において重要な役割を果たします。

高圧開閉装置：通常は 10 kV または 35 kV で動作し、リングメインユニット、真空遮断器、限流ヒューズが装備されています。

変圧器: 油浸型および乾式型の構成があり、最大 1600 kVA まで対応可能で、保護絶縁または金属製の筐体が付いています。

低圧配電設備: 配電盤、照明盤、計量盤、無効電力補償盤、自動温度/結露制御システムが含まれます。

特徴

Q3: ボックス型変電所の特長は何ですか?

A: 主な特徴は次のとおりです。 (1) 高度な技術、安全で信頼性が高い。 (2) 高度な自動化。 (3) 工場でのプレハブ加工。 (4) 柔軟な構成オプション。 (5) 費用対効果が高く、結果が迅速に得られます。 (6) コンパクトな設置面積。 (7) 周囲の環境に溶け込む美しいデザイン。

分類とモデル

Q4: ボックス型変電所の主な分類は何ですか?

A: 主に次の 3 つのタイプがあります。

モジュラー タイプ: 高電圧および低電圧の開閉装置と変圧器は、操作通路のある金属製の筐体内にあります。比較的大きく、現在ではほとんど使用されていません。

一体型ユニットタイプ：高電圧および低電圧の制御/保護装置が筐体に直接設置されており（操作通路なし）、メンテナンスフリーでコンパクトです。ヨーロピアンスタイルまたはスタンダードタイプとも呼ばれます。

一体型：高圧・低圧配電機器と変圧器本体を変圧器油タンク内に収納し、コンパクト化（欧州型の約1/3）。アメリカンスタイル、コンパクトタイプとも呼ばれます。

Q5: ボックス型変電所にはどのようなモデルがありますか?

A: 高電圧開閉装置モデル、乾式変圧器キャビネット モデル、低電圧開閉装置モデル、グローバル標準モデルなど、さまざまなニーズを満たすさまざまなモデルがあります (ヨーロッパ スタイル: 集中コンポーネントで大型、アメリカ スタイル: 冷却に優れているが大型、一体型: 設置面積が小さく、アメリカ スタイルの利点がある)。

運用と保守

Q6: ボックス型変電所の基本的な運用要件は何ですか?

A: 基本的な要件は次のとおりです。 (1) 水の浸入を防ぐために高台に設置してください。 (2) 安全のために接地グリッドへの信頼できる接続を確保してください。 (3) 変電所の周囲をきれいに保ち、ゴミがないようにしてください。

Q7: ボックス型変電所の定期点検やメンテナンスはどのようなものですか?

A: 定期メンテナンスには以下が含まれます。 (1) 高電圧機器および変圧器の検査。 (2) 安全な動作を保証するための絶縁試験を実施します。 (3) 過熱を防ぐために冷却システムを維持します。

課題と考慮事項

Q8: ボックス型変電所の環境や安全上の注意点は何ですか?

A: 主な考慮事項は次のとおりです。(1) 過熱のリスクがあり、適切な換気が必要です。 (2) 不適切な物質の廃棄による潜在的な環境への影響。 (3) 不正アクセスを防止するためのセキュリティ対策。

Q9: ボックス型変電所には運用上の制限がありますか?

A: 主な制限は次のとおりです。(1) 特定の変圧器モデルの容量制限。 (2) 運用上の問題を回避するための継続的なメンテナンスの必要性。 (3) 既存システムとの統合における課題。
