低電圧一式機器

1.基本的な定義

低電圧コンプリートセット機器は、AC 電圧が 1000V 以下、DC 電圧が 1500V 以下のシナリオで配電、制御、保護に使用される電気機器の完全なセットです。これには主に、低圧コンプリートセット開閉装置、低圧開閉器キャビネット、低圧配電ボックス、その他のカテゴリが含まれます。電力系統における低圧送電の中核機器として、工場、ビル、新エネルギーなどの分野で幅広く使用されています。

このような機器の設計、製造、および操作は、GB/T 7251 シリーズの国家規格に厳密に準拠し、中国強制製品認証 (CCC) に合格する必要があります。現在、低電圧一式機器はインテリジェント化とデジタル化に向けてアップグレードされています。国際標準インテリジェントコンプリートセット機器の追加要件中国が主導し策定した国際標準規格（IEC TS 63290）が正式にリリースされ、産業発展の国際基盤を提供しています。新世代のインテリジェント機器には、一般にデジタル ゲートウェイとワイヤレス センサーが装備されており、稼働状況のリアルタイム監視、障害の予知保守、遠隔制御を実現できます。たとえば、ABB MNS® 3.0 デジタル低電圧スイッチギヤや、Hualong One 用の国内クラス 1E 低電圧コンプリート セット スイッチギヤは、業界の代表的な製品です。

2。設備構成

低電圧の完全なセット機器の中核機能は次のとおりです。 変圧器によって送電された電力を受け取り、合理的に分配します。過負荷や短絡故障から回路を保護します。内蔵スイッチング機器のスイッチング制御と動作監視を実現します。

カテゴリ分けの観点からは、低圧配電盤、配電盤、制御箱、配電盤等の機器が対象となります。機能により分配型PCC筐体（パワーコントロールセンター）とモーター型MCC筐体（モーターコントロールセンター）に分けられます。低電圧配電システムの一般的なキャビネット タイプには、受電キャビネット、コンデンサ補償キャビネット、結合キャビネット、出力キャビネットなどが含まれます。市場で主流の MNS、GCS、GCK などの引出型スイッチ キャビネットは標準モジュールで組み立てられており、定格電圧 ≤ 690 V、定格電流 6300 A 以内の電源および配電システムに適しています。

機器は電気構造的に主回路（一次回路）と補助回路（二次回路）に分けられます。主回路は電力伝送を担当し、そのコアコンポーネントにはサーキットブレーカー、ヒューズ、コンタクタ、サーマルリレー、変流器などが含まれます。補助回路は制御と信号伝送を担当し、そのコアコンポーネントにはメーター、制御ボタン、リレー、監視および制御ユニットなどが含まれます。

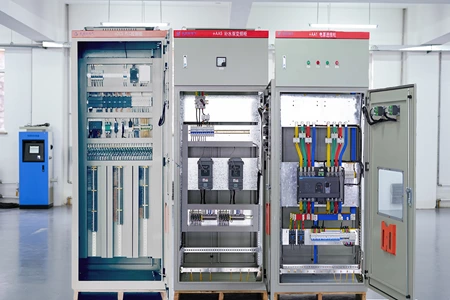

物理的構造の観点から見ると、標準キャビネットには、支持および保護のためのキャビネット本体、電力伝送のための主母線および分岐母線および母線室、電気機器および部品の設置エリア、および給電ケーブルを設置および接続するためのケーブル接続室が含まれます。引出形低圧一式開閉器は、各構成部品が引出可能な引き出しユニットに取り付けられています。

3. 動作原理

A.基本プロセス低圧フルセット開閉装置の中心的なタスクは、変圧器から電力を受け取り、母線を介して各フィーダ回路に分配し、下流の機器に電力を供給することです。過負荷や短絡故障から回路を保護します。内部スイッチング アプライアンスのスイッチングとモニタリングを正確に制御します。

B.デュアル電源自動転送 2 つの受電サーキット ブレーカーとバス カプラー サーキット ブレーカーは電気的/機械的にインターロックされています。 1つの回路に障害が発生した場合、バックアップ電源が自動的にオンになり、電源の信頼性が向上します。

C.インテリジェントワーキングモードフィールドバス+PLC/SCADAシステムにより、遠隔制御、データ収集、状態監視、インテリジェント診断、予知保全を実現します。

4. 主な種類と製品

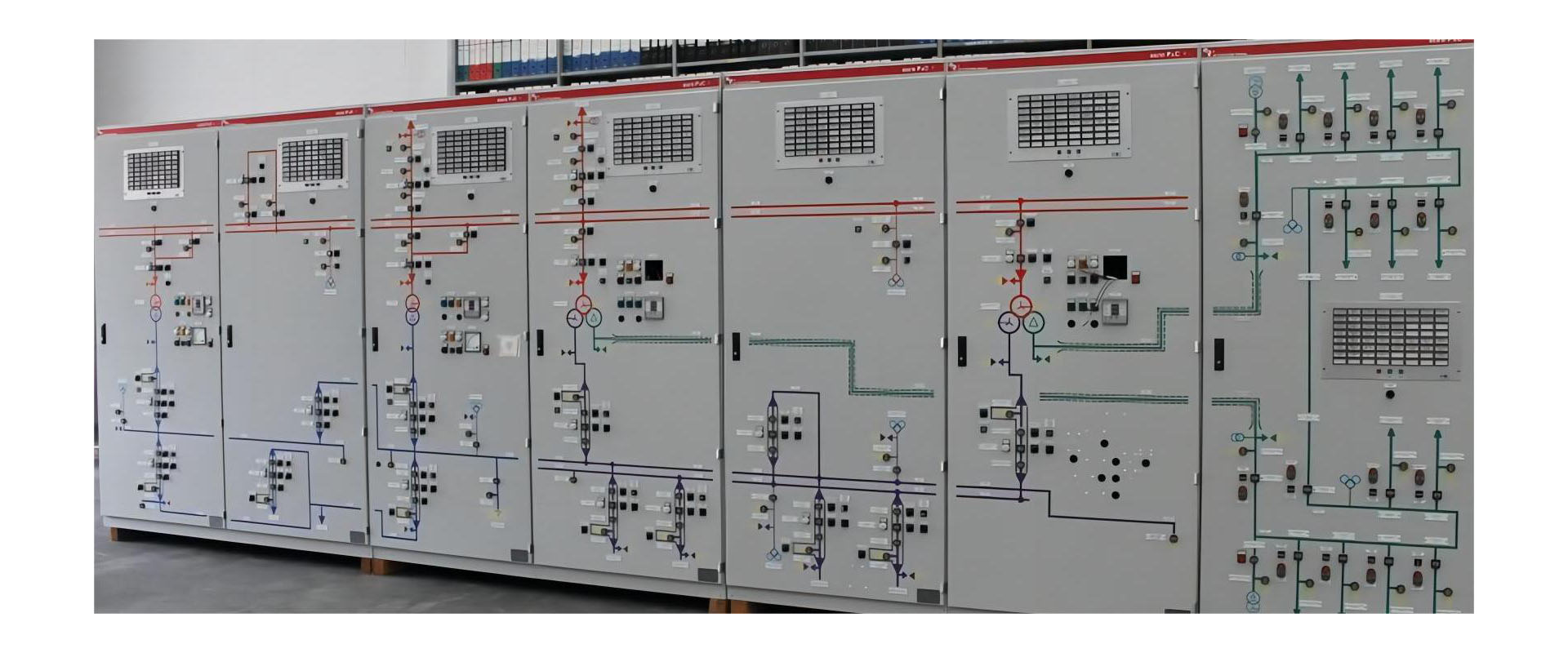

4.1 引出形スイッチキャビネット

A.代表者：MNS、GCS、GCK

B.規格: IEC 60439-1、GB/T 7251

C.アプリケーション: 50Hz、≤690V、≤6300A の電源および配電システム

4.2 固定分離型開閉装置

A.代表者：ジー・シー・ディー

B.構成：パワーセンター（PC）キャビネット＋モーターコントロールセンター（MCC）キャビネット

4.3 インテリジェントデジタルコンプリートセット機器

A.標準構成: ゲートウェイ、センサー、無線温度測定、通信モジュール

B.機能：遠隔監視、早期警戒、運用保守管理

5. 技術的パラメータと基準

5.1 コア技術パラメータ

· AC: ≤ 1000V、周波数 ≤ 1000Hz

· DC: ≤ 1500V

· 工業用一般用途: ≤ 690V、最大電流 6300A

5.2 国家規格

· GB/T 7251.1-2023: 低電圧開閉装置および制御装置アセンブリに関する一般規則

· GB/T 7251.2-2023: 電力開閉装置および制御装置アセンブリ (古いバージョン GB/T 7251.12-2013 を置き換えます)

· GB/T 7251.3: 配電盤の特定要件

· GB/T 7251.4: 建設現場用アセンブリの特別要件

· GB/T 15576: 低圧無効電力補償装置一式セット

5.3 国際規格

· IEC TS 63290: インテリジェントコンプリートセット機器の追加要件 (中国主導および策定)

5.4 認証と監督

· 必須: CCC 認証 (GB/T 7251.2-2023 に基づく)

· 任意: CQC 3177-2025 省エネ認証技術仕様

· 抜き取り検査項目：マーキング、部品構成、内部回路と接続、外部導体端子、配線、動作性能と機能、誘電特性、感電保護と保護回路の健全性、空間距離と沿面距離など。

6. 応用分野

A.伝統的な産業とエネルギー: 発電所、変電所、工業および鉱山企業、石油、化学工業、冶金、配電、モーター制御、照明電力変換および制御などの電源および配電システムに使用されます。

B.自治体および建設: 自治体の建設、建物、ショッピング モールの敷地、大企業、病院、学校、商業施設およびその他の配電システムの場所。

C.新興および重要なインフラストラクチャ: データセンター、新エネルギー、鉄道輸送など、電源の信頼性とインテリジェンスに対する高い要件を伴う重要な電力アプリケーションのシナリオに特に適しています。

D.主な目的: 安定した安全な電力供給を確保するための配電、変換、制御および無効電力補償。

7. 安全動作要件

7.1 動作検査のポイント

· 配電盤とパネル上の電気部品のラベルと番号を明確かつ正確にします。実際の現場条件と一致した、パネル上のすべての操作ハンドル、ボタン、キーのしっかりとした固定、正確な位置、および柔軟な操作。

· 配電盤上の投入/遮断信号灯およびその他の信号の正しい表示。

· 断路器、遮断器、ヒューズ、変圧器などの接触部がしっかりしていて、過熱や変色がないこと。

· 二次回路ワイヤの絶縁に損傷や劣化がないこと。

· 分電盤に操作模擬盤がある場合、模擬盤は現場の電気設備の動作状況と一致します。

· しっかりしたメーターまたはガラスカバー、正確なメーター表示。

· 配電室の照明ランプが良好で、明るく均一な照明があり、メーターを観察するときにまぶしさがありません。

· 検査で発見された問題点をタイムリーに処理し、記録を保管します。

7.2 低電圧通電時の安全仕様

· ライブ作業は特別な人の監督を受け、絶縁ハンドル付きの工具を使用し、乾燥した絶縁材の上に立ち、絶縁手袋、安全ヘルメット、長袖の作業服を着用する必要があります。ファイル、金属定規、ブラシ、ダスターを金属製の物体と一緒に使用することは固く禁じられています。

· 高圧・低圧と同一の電柱に設置された低圧活線で作業を行う場合は、まず高圧線との距離を確認し、高圧活線設備との誤接触を防止する措置を講じてください。

· 低電圧の通電導体が絶縁される前に、作業者は通電導体を横切ってはなりません。

· 通電中の低電圧配電装置で作業する場合は、人体と大地、人体と周囲の接地金属、人体およびその他の導体との間に良好な絶縁またはそれに対応する安全な距離を確保してください。相間短絡および単相接地を防止するために絶縁措置を講じる必要があります。

· ポールに登る前に相線と中性線を区別し、適切な作業位置を選択してください。

· ワイヤを切断するときは、最初に相ワイヤを切断し、次に中性線を切断します。ワイヤを接続するときは順序が逆になります。

· 低電圧では相間距離が短いため、メンテナンス中に 2 つのワイヤの端に同時に人体が触れないよう注意する必要があります。
