配電変圧器とは何ですか

配電変圧器とは

配電変圧器は、一般に「配電変圧器」と略され、電磁誘導の法則に基づいて交流 (AC) 電圧と電流を変換して AC 電力を伝送する、配電システム内の定置型電気装置を指します。一部の地域では、定格電圧が 35 キロボルト未満 (ほとんどの場合は 10 kV 以下) の電力変圧器は「配電変圧器」と呼ばれ、「配電変圧器」と略されます。この「配電用変圧器」が設置されている施設を変電所といいます。

開発の歴史

中国の「省エネと消費削減」政策の継続的な推進に伴い、国家はエネルギー効率が高く、低ノイズでインテリジェントな配電変圧器製品の開発を奨励しています。承河電力公司もまた、主流のエネルギー効率の高い配電用変圧器を精力的に生産することで国の要請に応えてきた。現在、Chenghe のベストセラー製品には、エネルギー効率の高い油入変圧器とアモルファス合金変圧器の 2 つの主なタイプがあります。省エネでも技術力でも、中国の変圧器産業は世界の変圧器開発をリードする態勢が整っています。さらに重要なのは、変圧器のエネルギー効率は、製造時に指定された損失値に反映されるだけではありません。ユーザーによる完全なライフサイクル管理モデルの確立により、変圧器のより効果的な経済的な運用と管理が可能になり、それによって製品の省エネ価値を最大化し、変圧器のエネルギー効率の真のメリットを実現します。

コア機能: 電圧変換

主な仕事は、電圧を下げ、それに応じて電流を増やし (電力をほぼ一定に保ち)、地域の配電に適したものにすることです。これらは全負荷またはそれに近い負荷で継続的に動作し、一般的な動作レベルで最大の効率が得られるように設計されています。

主な機能と用途

10 kV および 35 kV S11、S13、S20、および S22 シリーズ配電変圧器、容量範囲は 30 ～ 3,150 kVA。コアは多段の階段状円筒構成を備えた三相 3 列設計です。巻線は共巻技術を利用しており、良好な同心性と強力な短絡抵抗を保証します。主要な技術指標は、類似製品の高度な国内基準を満たしています。

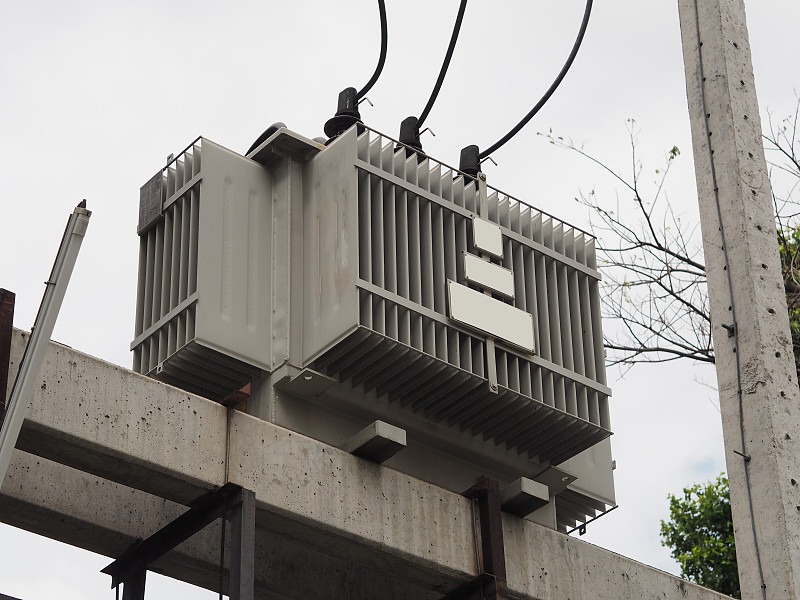

場所: 架空線のポール (ポールマウント) または住宅地および商業地域の地上のエンクロージャ (パッドマウント) に取り付けられます。

定格: 通常、標準配電の場合は 16 kVA ～ 100 kVA の範囲です。

設計: 一般に、送電変電所で使用される大型の変圧器よりも小型で安価です。

仕組み

変圧器は電磁誘導の原理で動作します。

一次巻線には高電圧電流が流れます。

コア内に変化する磁場を生成します。

この磁界により、二次巻線に低電圧電流が誘導されます。

巻線間の巻数比 (N1:N2) によって電圧降下比が決まります。

一般的なタイプ

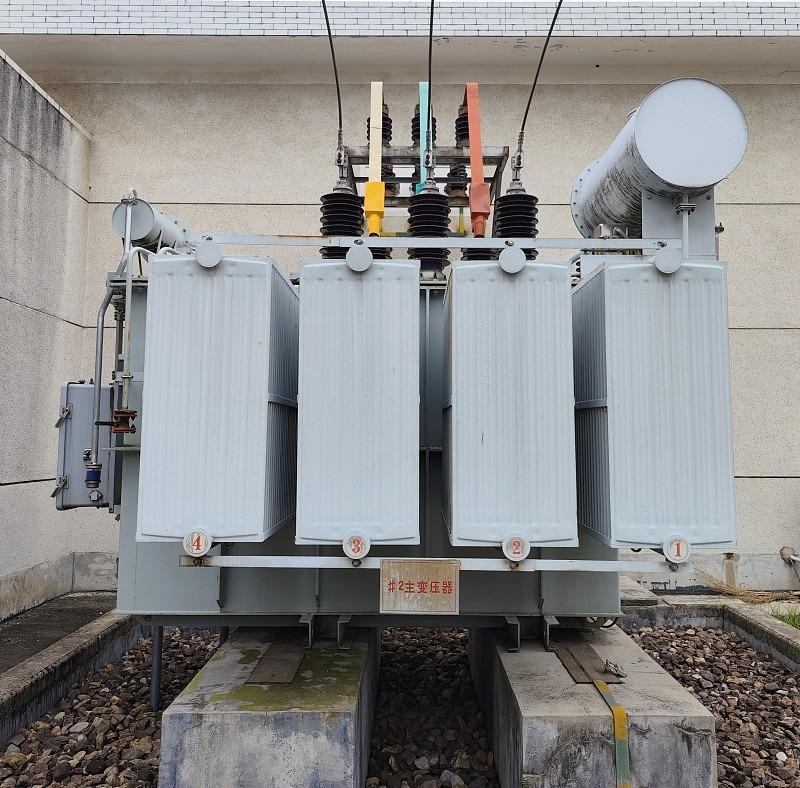

ポールマウント: 架空配電システムで一般的。

パッドマウント: 都市部/郊外地域でよく見られる地下ケーブル システムで使用されます。

単相と三相: 単相は住宅用の標準であり、三相は産業/商業用の負荷に使用されます。

運用・保守

1. 配電用変圧器の過負荷運転

2. 配電用変圧器の異音

3. 配電用変圧器の温度検査

4. 配電変圧器の油面が正常かどうかを確認し、油の滲み、漏れ、油の色の異常がないか点検します。

5. 配電変圧器の絶縁ブッシングに損傷、亀裂、またはアーク放電の兆候がないか検査します。

6. 配電変圧器の定期清掃

安全性と信頼性

これらの変圧器には絶縁と冷却のために油が充填されています。ヒューズやサーキットブレーカーなどの保護装置が装備されており、障害時にそれらを隔離して送電網への損傷を防ぎ、公共の安全を確保します。

CEHO は、現在も世界中の業界や施設で広く使用されている、準拠したソリューションの信頼できるサプライヤーであり続けています。 CEHO から配電変圧器を購入したい場合は、お問い合わせください。
