ZN85 屋内高圧真空遮断器

ceho ZN85 屋内高圧真空サーキットブレーカーは工場から安心してご購入いただけます。ZN85-40.5 シリーズ屋内高電圧真空サーキットブレーカー (以下、サーキットブレーカーと呼びます) は、定格電圧 33kV/40.5kV の三相 AC 50Hz 電力システムに適しています。 ZN85 屋内高電圧真空サーキットブレーカーは、工業および鉱山企業、発電所、変電所、その他の場所で負荷電流、過負荷電流、故障電流のスイッチングに使用されます。サーキットブレーカーとその操作機構は縦型レイアウトを採用し、サーキットブレーカーの奥行きを効果的に削減します。

三相遮断器とその充電部は、3本の独立したエポキシ樹脂絶縁筒により絶縁され、複合絶縁構造となっています。通常の動作中、回路ブレーカーはエアギャップと沿面距離の要件を満たすことができ、全体のサイズが大幅に縮小されます。主要な導電回路コンポーネント (真空遮断器および動的/静的導電接続) は、わずか 300 mm の相間隔で絶縁シリンダー内に取り付けられます。主回路の電気接続はすべて固定接続であり、ブレーカーフレームの上に絶縁シリンダーが取り付けられています。

サーキットブレーカーのフレームには、特別なスプリング操作機構が取り付けられています。 ZN85 屋内高圧真空遮断器の構造上の特徴は、遮断器の垂直配置に特に適しています。機構の設計原理はシンプルで、出力曲線と性能は33kV/40.5kV真空遮断器の特性と要件に従って最適化されています。

ZN85 屋内高圧真空遮断器の全体的なレイアウトは合理的で、美しく、シンプルです。コンパクトな構造、柔軟な操作、信頼性の高い電気的性能、長い耐用年数、便利なメンテナンス、メンテナンス不要の機械構造により、頻繁な操作や要求の厳しいアプリケーションや作業条件にとって理想的な選択肢となります。

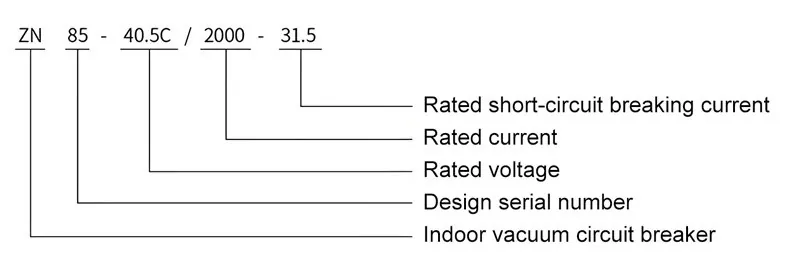

製品パラメータ

関連メモ

通常の動作条件:

◆周囲温度：40℃以下。日平均気温：35℃以下。最低周囲温度: -15℃;

◆ 相対湿度: 日平均 ≤95%;月平均 ≤90%。

◆ 日平均水蒸気圧 ≤ 2.2kPa;月平均 ≤1.8kPa;

◆ 標高：1000m以下。

◆周囲環境：明らかな粉塵、煙、腐食性・引火性ガス、蒸気、塩霧等の公害がないことを確認する必要があります。

◆ 開閉装置や制御装置に影響を与える外部振動や地面の動きは無視できます。

◆ 二次システムに誘発される電磁干渉の振幅は 1.6kV を超えてはなりません。

◆ 特別な使用条件：標高 1000 メートルを超える場所に設置される場合、周囲温度が通常の使用条件を超える場合、または高湿度により結露しやすい場合は、カスタマイズについてお問い合わせください。
