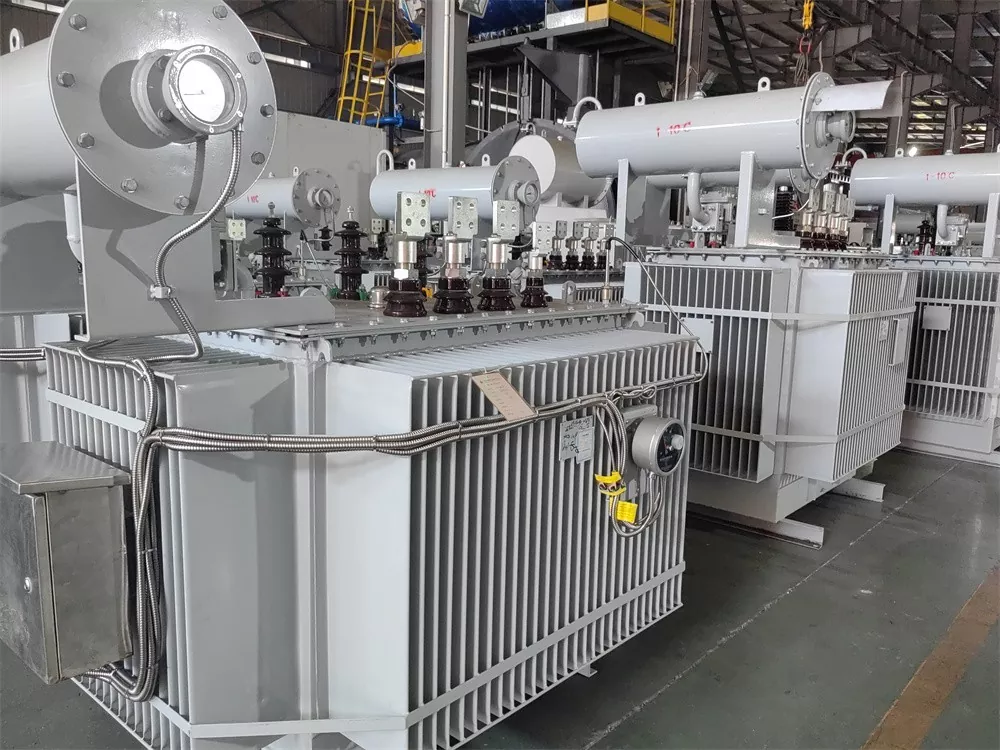

無負荷タップ切替器付き油入配電変圧器

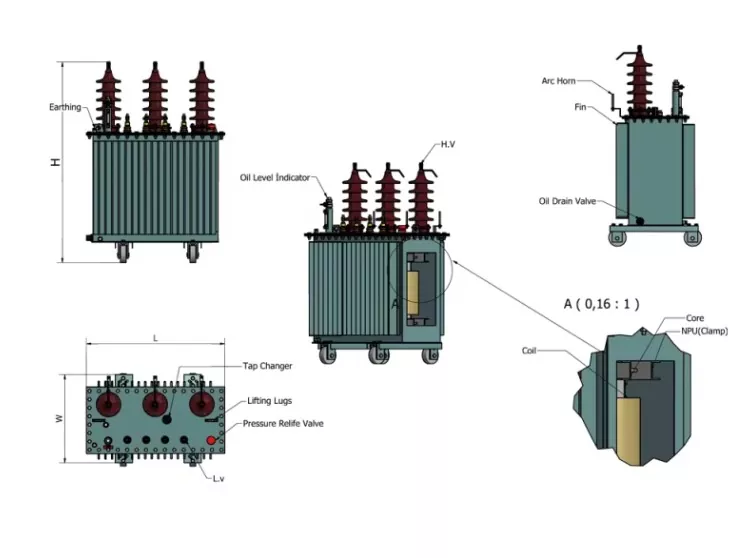

無負荷タップチェンジャー付き油入配電変圧器はCeho工場の信頼できる製品です。コアには高透磁率の方向性冷延珪素鋼板を使用しています。フルスキュージョイントとセグメント構造を備えたコアタイプのデザインを採用しています。コアカラムは複数レベルの階段状の円形断面を示し、ヨークとコアは均一な断面を維持します。

本製品の芯材には高透磁率の方向性冷延珪素鋼板を採用しています。フルスキュージョイントとセグメント構造を備えたコアタイプのデザインが特徴です。コアカラムは複数レベルの階段状の円形断面を示し、ヨークとコアは均一な断面を維持します。

巻線には、ワニスを含まない含浸と圧縮バンド結合を備えた波形オイル チャネルが採用されています。巻線はすべて同心コイルです。高圧巻線にはタップ電圧要件に対応したタップが備えられており、タンクカバーに取り付けられたタップ切替器に接続されています。これにより、10kVと20kVの間の電圧変換と、電源切断後のタップ電圧調整が可能になります。

安全保護装置 30～2000kVAの変圧器には圧力逃がし弁が装備されています。警報およびトリップ端子を備えたガスリレーは、ユーザーの要件に応じて取り付けることができます。油温測定装置 すべての変圧器には、タンク上部にガラス温度計ソケットが取り付けられており、油中に 120±10mm 伸びています。 1000～2000kVAの変圧器には屋外信号温度計が付いています。無負荷タップ切替タンクを備えた油入配電変圧器は波形壁で構成され、耐久性のある粉体塗装塗膜で仕上げられています。波形フィンは冷却するだけでなく「呼吸」要素としても機能し、その弾性が温度変動によるオイル量の変化を補償します。したがって、完全に密閉された変圧器はオイルコンサバータの必要性を排除し、全高を削減します。封入時に真空オイルを充填することにより、変圧器から水分が完全に除去され、変圧器オイルが空気と接触することがなくなります。これにより、絶縁性能を低下させ、オイルの劣化を促進する可能性がある酸素と水の侵入を効果的にブロックできるため、定期的なオイルサンプリングテストの必要がなくなります。

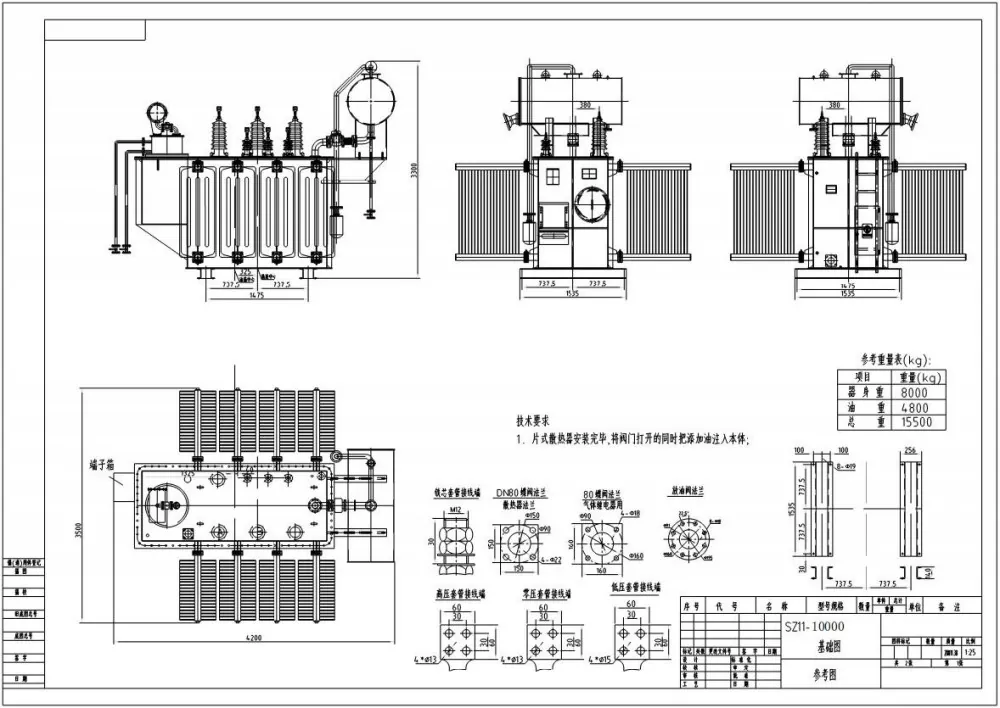

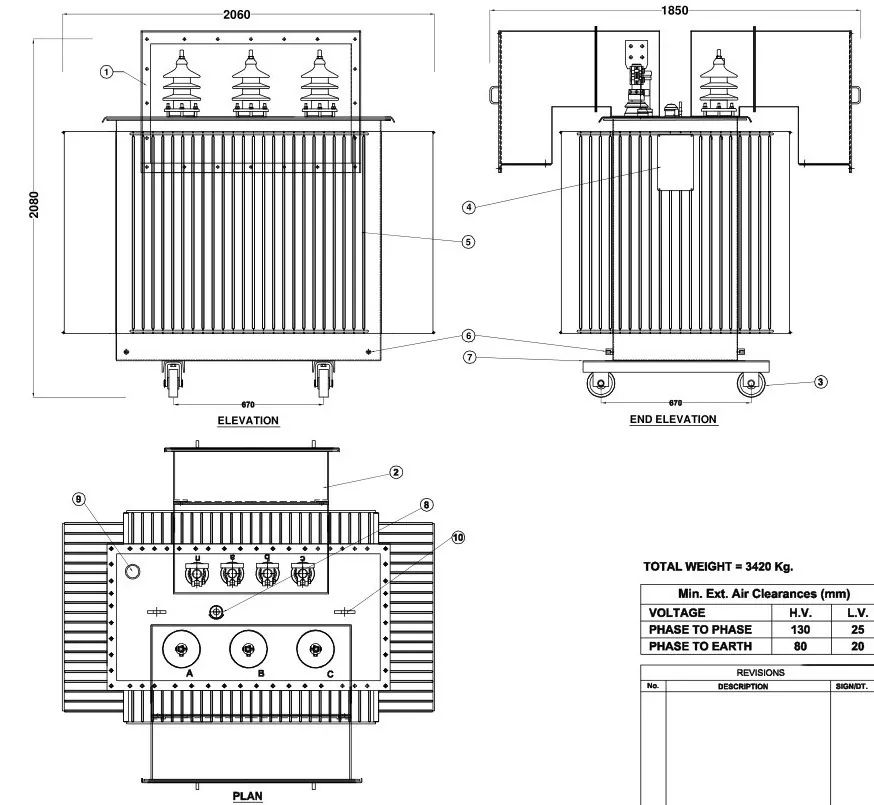

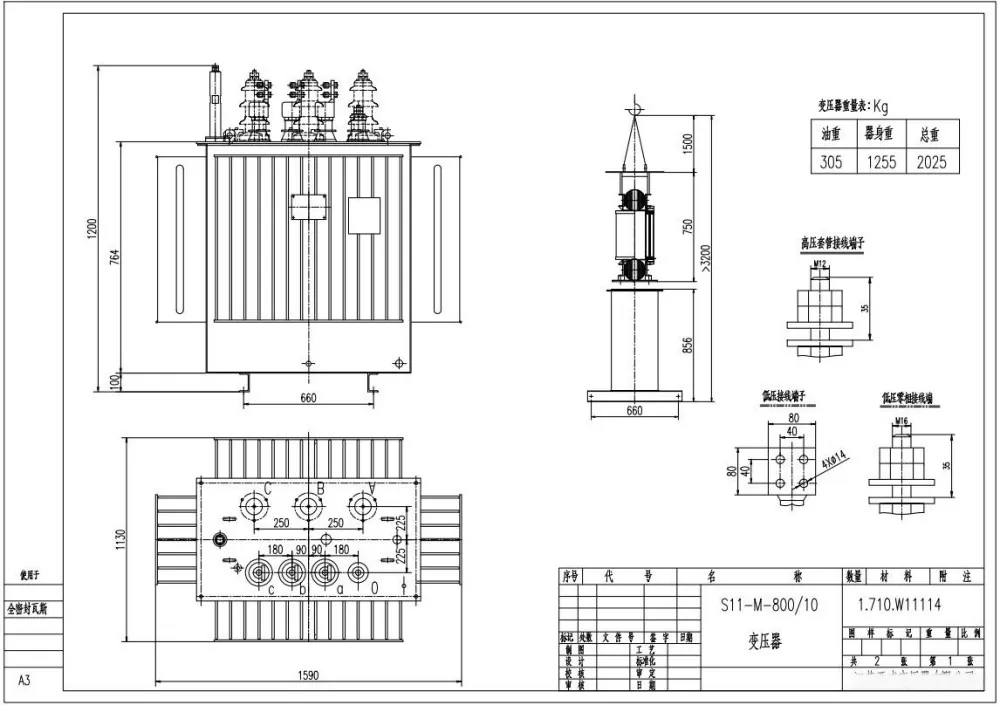

技術的パラメータ

配電変圧器の運転前検査

1. 変圧器の認定を確認します。認証が 2 か月を超えた場合は、絶縁抵抗を再テストしてください。

2. 無負荷タップチェンジャーを備えた油入配電変圧器のオイルレベルとブリーザーベントを検査します。オイル漏れはなく、オイルの状態は正常で、十分な換気が行われています。

3. 高/低電圧絶縁ブッシングおよび関連するリード線の完全性を確認します。ボルトがしっかりと固定されていることを確認してください。

4. 電圧調整スイッチの位置が正しいことを確認します。高/低電圧ヒューズが適切に適合していることを確認してください。

5. 避雷装置が完全に動作していることを確認します。測定された接地抵抗は規格を満たしている必要があります。

6. ケーブルやバスバーに異常はありません。

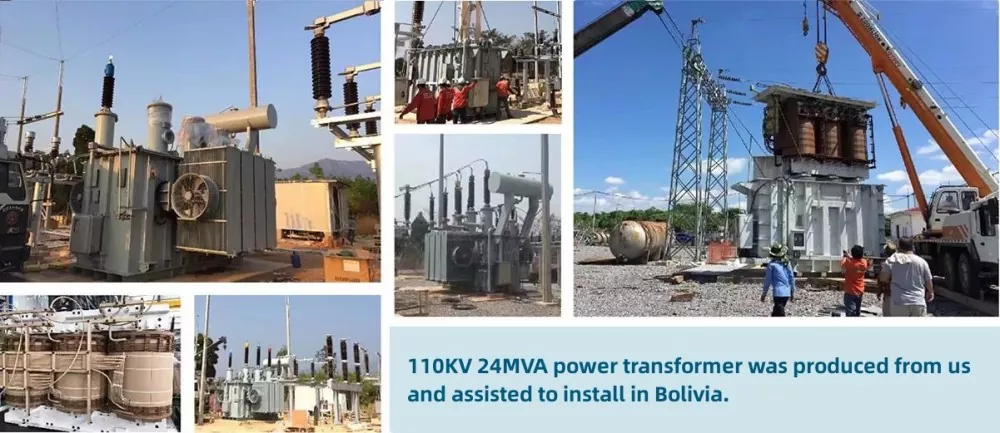

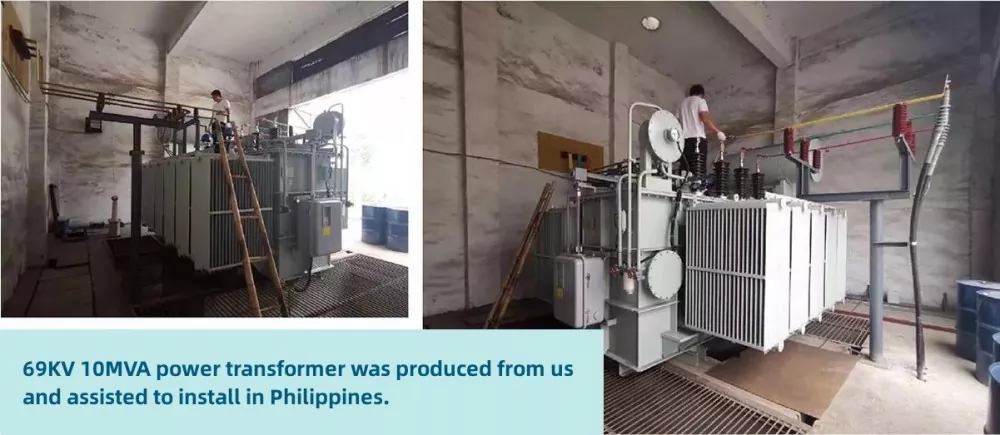

お客様の写真

メンテナンスノート

● 手動操作では、タップ切換器の交換のために事前にスケジュールされたシャットダウンが必要です。

● 無負荷タップ切換器付油入配電変圧器のタップ切換器の機械的摩耗を定期的に検査してください。

●油の品質を監視し、断熱・冷却性能を確保します。
