インテリジェントユニバーサルドロワーサーキットブレーカー

Ceho は、中国のインテリジェントユニバーサルドロワーサーキットブレーカーのメーカーです。このユニバーサルドロワータイプサーキットブレーカーは、インテリジェントな制御、高い遮断容量、モジュール設計を統合した大電流気中サーキットブレーカー (ACB) です。定格電圧400V～690V、定格電流630A～7500AのAC 50Hz/60Hz配電ネットワークに適しています。アプリケーションには産業、商業、インテリジェントビルディング、データセンター設定が含まれ、配電、回線保護、リモート監視が可能になります。

お問い合わせを送信

製品説明

Ceho は、インテリジェントなユニバーサルドロワー回路ブレーカーの大手メーカーです。この引き出し式サーキットブレーカーは、次の利点を備えた引き出し式設計を特徴としています。

3 つの位置表示: 「接続」、「テスト」、「分離」の 3 つの位置を明確に表示し、保守とテストを容易にします。

簡単交換：ブレーカー本体を引き出して素早く交換でき、停電時間を短縮します。サーキットブレーカーには、誤操作を防止し、人の安全を確保するための機械的インターロックが装備されています。

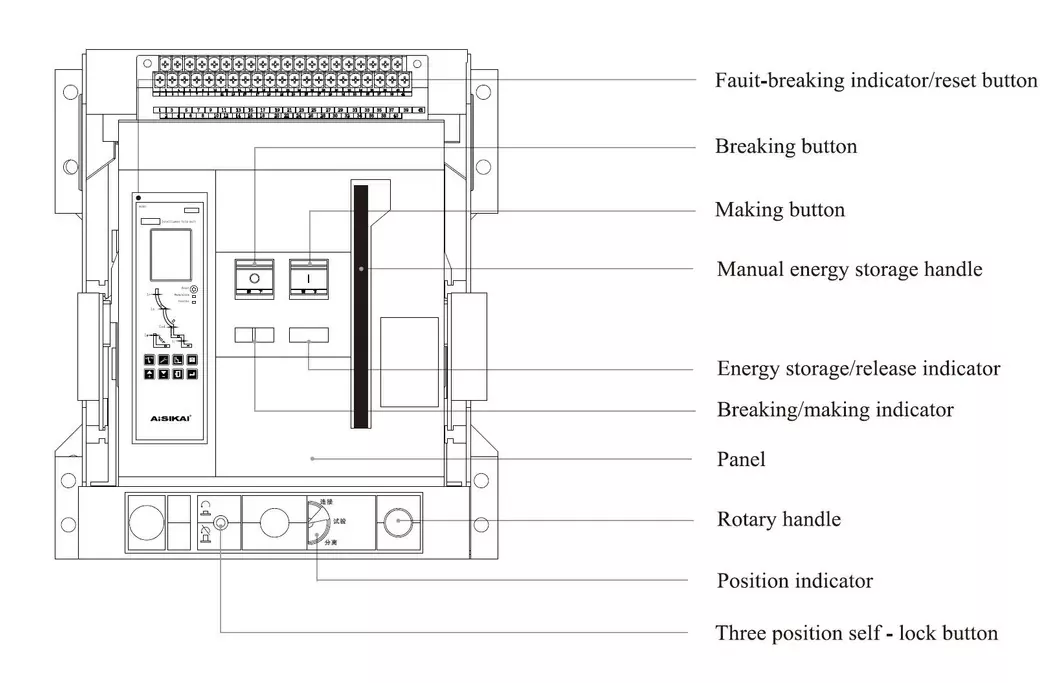

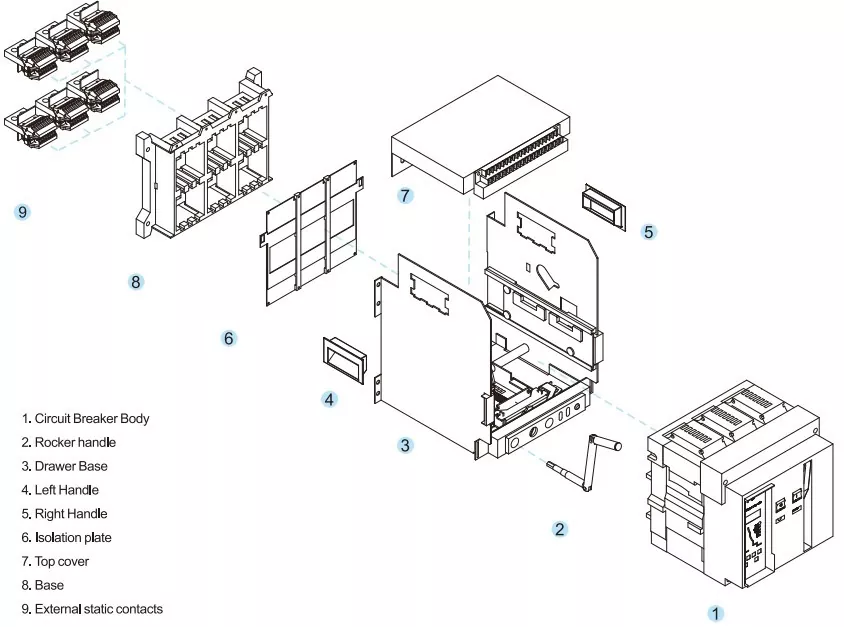

構造の概要

技術パラメータ
モデル	フレーム定格電流インムA	定格電流（A）	定格インパルス耐電圧ウイムプ kV	評価上 V	定格限界短絡遮断容量 ICUはo-coです		定格使用短絡遮断容量オ・コ・コ・コのアイコン		定格短時間耐量電流 Icw KA(1s) 遅延 0.4 秒 o-co		電力損失 (In) W
					400V	660/690V	400V	660/690V	400V	660/690V	修理済み	引き出し
ASKW1-2000	2000	630	12	AC50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1.円弧距離がゼロです。 2.この形状では上部入口と下部入口の遮断容量は同じになります。

寸法図
インム	ミリ	bmm	cmm
2000-3P/4P	306	173	346
2500(徳用)-3P/4P	306	173	346
2500(住宅分電型)-3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

インテリジェントな機能機能

インテリジェントトリップユニット: インテリジェントユニバーサルドロワーサーキットブレーカーシリーズは、過負荷、短絡、不足電圧、地絡などの複数の保護機能を備えており、調整可能な設定と選択的保護をサポートしています。

リモート監視: H タイプコントローラーはリモート通信をサポートし、テレメトリ、リモートシグナリング、リモートコントロールを可能にし、スマートグリッドやビルディングオートメーションシステムに適応します。

ステータス表示: 一部のモデルには、電流、電圧、電力、障害記録などのリアルタイムの動作パラメータを表示する LCD 画面が装備されています。

故障の記録と診断: トリップの原因、時間、電流値を記録し、分析とメンテナンスを容易にします。
