変圧器の分類と産業応用シナリオ

変圧器の分類と産業応用シナリオ

変圧器は、電磁誘導によって交流の電圧と電流を変換する静的電磁装置であり、安全、効率的、柔軟な電力の伝送、配電、利用を可能にします。これらは電力システムおよび工業生産の中核機器であり、エネルギー供給、機器保護、プロセスの安定性をサポートします。この記事では、変圧器を機能、冷却方法、相数、用途ごとに体系的に分類し、現代の産業における変圧器の価値を明確にするために、典型的な産業シナリオについて詳しく説明します。

変圧器の分類

1. 機能と用途による分類

· 電源トランス:昇圧トランス、降圧トランス、配電トランスに分かれます。昇圧変圧器は、長距離伝送のために発電所の電圧を昇圧し、線路損失を削減します。降圧変圧器は、産業および都市ネットワーク向けに高電圧グリッド電力を中電圧に降圧します。配電変圧器はエンドユーザー向けにさらに 0.4kV に降圧され、工場、地域社会、商業ビルで広く使用されています。

· 特殊トランス:製鉄用の電気炉変圧器、電気分解および電気メッキ用の整流器変圧器、アーク溶接用の溶接変圧器、鉄道輸送用の牽引変圧器、電気安全用の絶縁変圧器、測定および保護用の計器用変圧器など、過酷または特殊な作業条件用にカスタマイズされています。

· 制御トランス:制御回路、リレー、コンタクタに安定した低電圧電力を供給し、オートメーション システムの信頼性の高い動作を保証します。

2. 冷却方式による分類

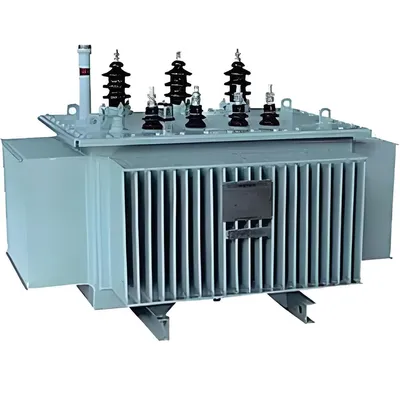

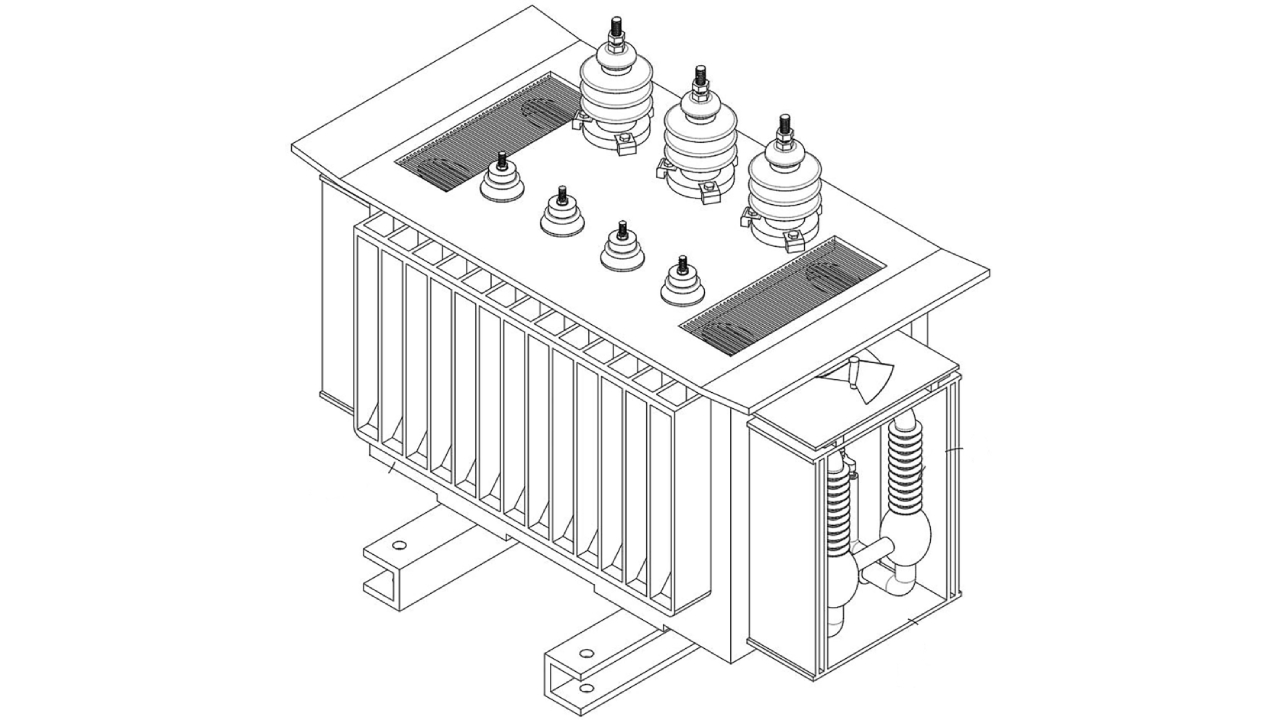

・油入変圧器：鉱物油によって絶縁および冷却されており、大容量、低コスト、強力な過負荷容量を備えています。屋外変電所、大規模な産業プラント、電力網に適しています。オイル強制循環冷却により超高圧・大容量ユニットにも対応。

・乾式変圧器：注型樹脂または空気断熱材を採用し、耐火性、防爆性、低メンテナンス性を備えています。データセンター、病院、地下鉄、高層ビル、地下変電所などの屋内の安全性の高い場所に最適です。

· 蒸発冷却変圧器:高効率の熱放散のためにフッ化物ベースの媒体を使用し、高電力密度および限られたスペースのシナリオに適しています。

3. フェーズ番号による分類

· 単相変圧器:単相電力系統、小容量負荷、家庭用電力、電子機器用。

· 三相変圧器:高効率、コンパクトな構造、低損失を備えた三相電力網の中核。送電、産業用電源、大規模工場などで活躍。

4. 芯材による分類

· ケイ素鋼鉄コア変圧器:成熟した技術と低コストを備えた従来のタイプで、一般的な電力および配電シナリオで広く使用されています。

· アモルファス合金変圧器:超低無負荷損失、省エネで、長期稼働の配電ネットワーク、工業団地、グリーンビルディングに適しています。

典型的な産業用途のシナリオ

1. 電力事業

変圧器は、発電、送電、配電のバックボーンです。火力発電所、水力発電所、原子力発電所、風力発電所、太陽光発電所の昇圧変圧器は、長距離送電のために電圧を 110kV ～ 1000kV に高めます。降圧変圧器と配電変圧器は、産業用および住宅用のユーザーに電力を供給します。計器用変圧器により、正確な計量とリレー保護が可能になり、グリッドのセキュリティが確保されます。

2. 冶金および材料産業

電炉用変圧器は、製鉄や製錬における大きな衝撃荷重や頻繁な短絡に耐えます。整流変圧器は、電解アルミニウム、銅、亜鉛に大電流 DC を供給し、効率的な生産をサポートします。絶縁トランスと整流トランスは高調波を低減し、プロセスを安定させます。

3. 製造および機械加工

配電変圧器は、モーター、ポンプ、工作機械に 0.4kV の電力を供給します。溶接トランスは、溶接装置の安定したアークを保証します。制御変圧器は PLC とセンサーに電力を供給し、自動組立ラインをサポートします。絶縁トランスは精密機器を干渉や漏電から保護します。

4. 新エネルギーと交通

風力発電所や太陽光発電所では、昇圧変圧器を使用して電力を送電網に統合します。鉄道輸送では、架線電源と車両駆動用に主変圧器を採用しています。 EV 充電ステーションは、安全で効率的な充電のために整流器と絶縁変圧器に依存しています。

5. データセンターと高層ビル

乾式変圧器は防火性と低ノイズの点で好まれており、IT 負荷に無停電電源を確保します。鋳造樹脂ユニットは高い信頼性と容易なメンテナンスを提供し、24 時間 365 日の稼働要件に適合します。

6. 鉱山および過酷な環境

鉱山専用の変圧器は、防爆、防湿、防塵設計が特徴で、地下や重負荷の条件に適応します。換気、輸送、採掘設備に安全に電力を供給します。結論変圧器は、多様な産業ニーズに合わせて、機能、冷却、相、コアごとに分類されています。油入タイプは屋外の大容量シーンに最適です。乾式タイプは屋内の安全性の高い場所で主流です。特別なタイプは冶金、新エネルギー、輸送に役立ちます。スマートグリッドと産業の高度化に伴い、変圧器は高効率、省エネ、インテリジェンス、環境保護に向けて進化し、安定したエネルギー供給と持続可能な産業の発展を支えています。
