HB-12 エコガス絶縁リング本体

Ceho社は中国のメーカーですので、環境に優しいガス絶縁リング本体HB-12を安心してご購入いただけます。そして、最高のアフターサービスとタイムリーな配達を提供します。このリングメインユニットは、12KV、三相AC 50Hz、シングルバスおよびシングルバスセグメントシステムの配電装置の完全なセットです。

お問い合わせを送信

製品説明

HB-12 環境対応ガス絶縁リングメインユニットは、電圧 12KV、三相 AC 50Hz、単一母線および単一母線セクションシステムを備えた配電機器の完全なセットです。シンプルな構造、柔軟な操作、確実なインターロック、便利な設置を備えています。さまざまなアプリケーションに対して、さまざまなユーザーに満足のいく技術ソリューションを提供できます。センサー技術、自動制御技術、情報技術を採用し、高度な技術性能とシンプルで柔軟な組み立てソリューションを採用することで、絶えず変化する市場の需要に対応し、電力網のインテリジェントな要件に適しています。

HB-12 環境に優しいガス絶縁リングメインユニットは、産業用および民生用ケーブルリングネットワークおよび配電ネットワークターミナルプロジェクトに適用できます。電気エネルギーの受信と配電に関しては、特に都市部の住宅地、小規模二次変電所、交換局、ケーブル分岐ボックス、ボックス型変電所、工業および鉱山企業、ショッピングモール、空港、地下鉄、風力発電、病院、スポーツ会場、鉄道、トンネルなどの場所での配電に適しています。

サービス条件

周囲温度：-40℃～+50℃

湿度: 最大平均相対値、毎日 <95%、毎月 <90%

高度: ≤4000 M

耐震性：8度

特殊な条件での使用も相談可能

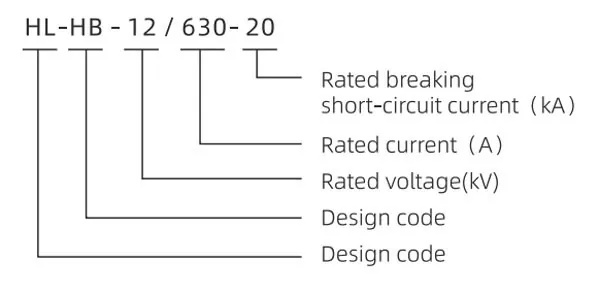

モデル

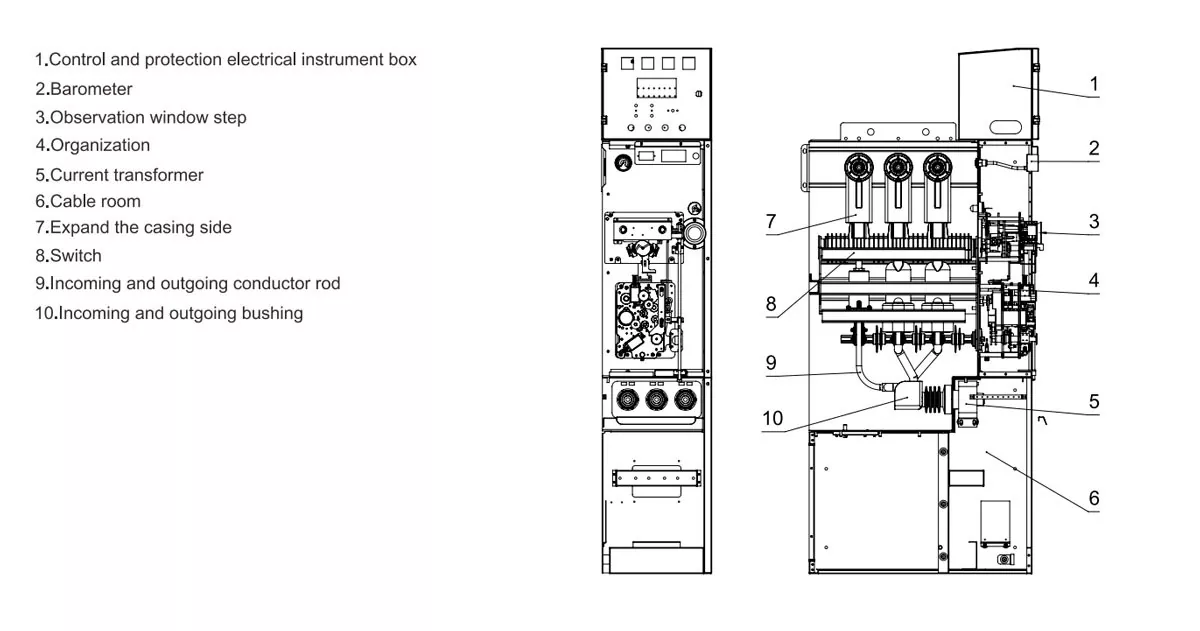

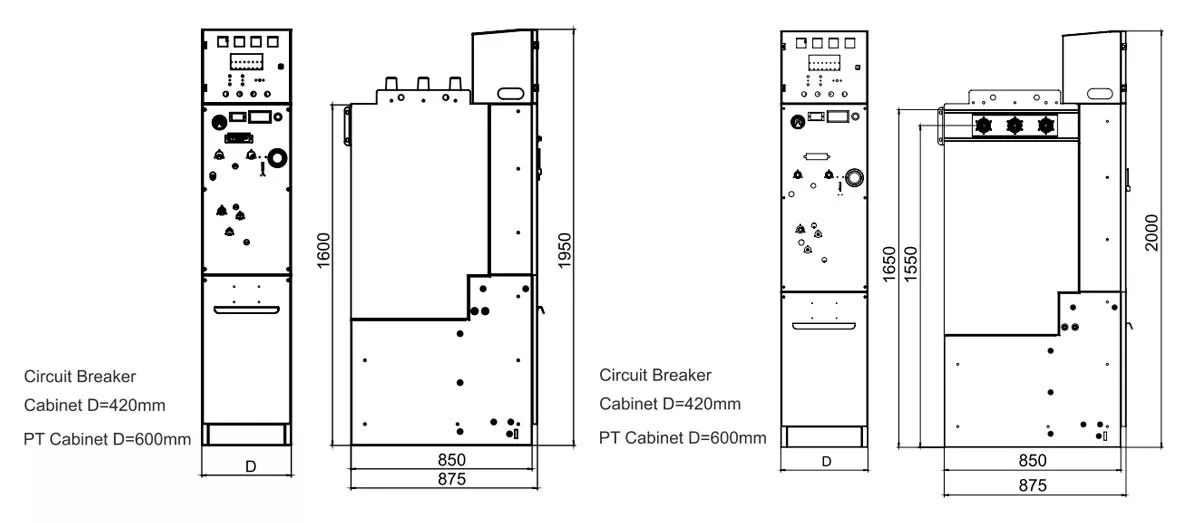

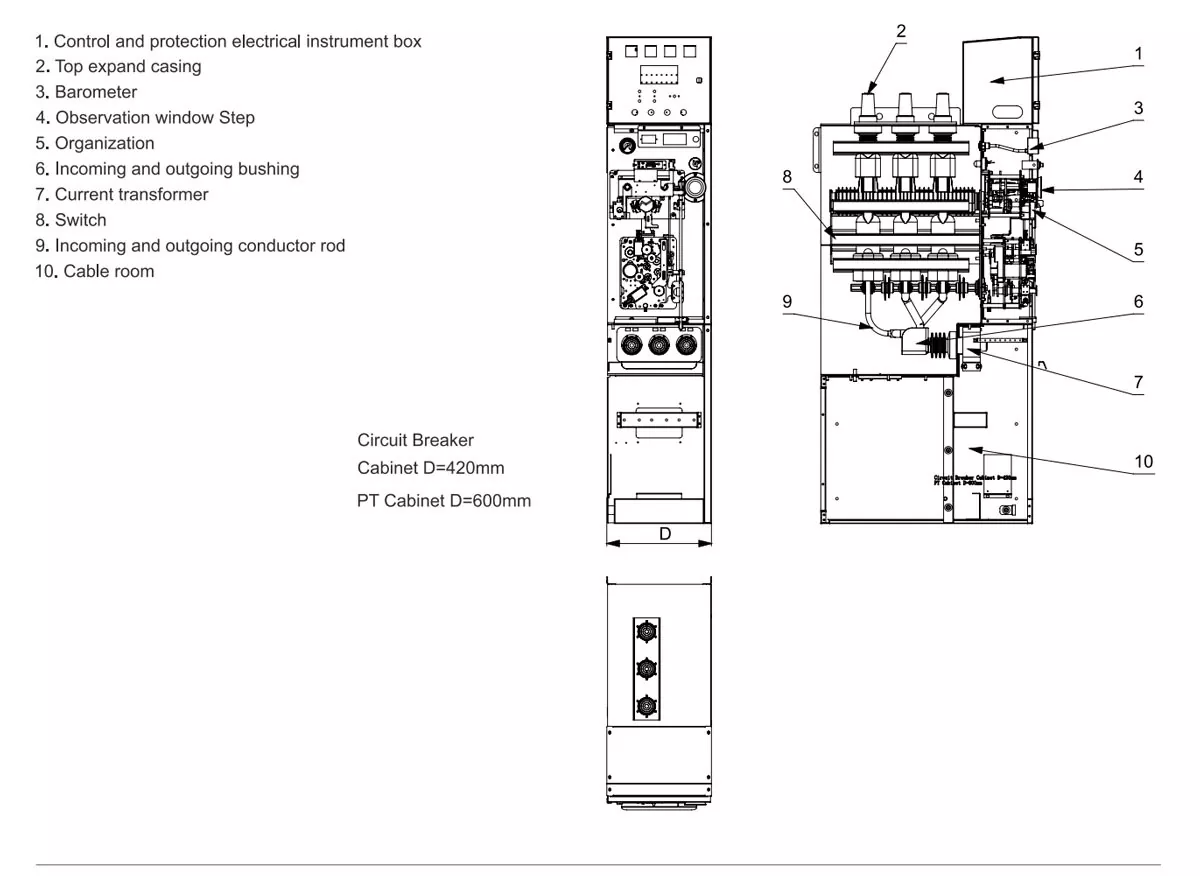

開閉装置の寸法

キャビネットサイズ（幅×奥行き×高さ）	サーキットブレーカーキャビネット	ケーブル接続キャビネット	PTキャビネット
上部拡張	420×850×1950	420×850×1950	600×850×1950
側面拡張	420×850×2000	420×850×2000	600×850×1950

技術的パラメータ

環境ガス断熱 RMU の主な技術パラメータ

定格電圧	kV	12
定格電流	A	630
アーク消弧方法		真空スイッチチューブ
絶縁方法		純粋な空気または窒素
定格短絡遮断電流	kV	20
定格短絡遮断時間	回	30
定格短絡閉路電流（ピーク）	kV	50
定格短時間耐電流 3s(rms)	の	20(主回路)、17、4(接地回路)
定格ピーク耐電流	の	50(主回路)、43、5(接地回路)
電源周波数耐電圧(1min)	kV	42 (相からアース、相から相)、48(遮断)
雷インパルス耐電圧	kV	75(相対アース、相間)、85(遮断)
部分放電	パソコン	≤20
VCB の定格動作シーケンス		O-0.3s-co-180s-co
内部アーク障害に耐えます	KA\S	20/0.5
機械的寿命	回	10000 (VCB) 3000 (絶縁スイッチ、接地スイッチ)
各相の主回路抵抗	mΩ	120
接地開閉器定格短絡電流（ピーク値）	の	43、5
接地スイッチの閉成時間	回	2
保護の程度	MPa	IP67(ガスボックス)、IP4X(本体ケース)
定格ガス圧力（ゲージ圧）	MPa	0.02
最低使用ガス圧力	0/0	0
定格年間漏れ率	ppm	0.01
エアボックス内の水分含有量	kV	≤150
補助回路電源周波数耐電圧(1min)		2

サーキットブレーカーの主な技術パラメータ

定格電圧	12
定格電流	630
定格短絡遮断電流	20
定格短絡閉路電流（ピーク）	50
定格短時間耐電流 3s(rms)	20
定格ピーク耐電流	50
定格操作シーケンス	O.-0.3s-C.O.-180s-C.O.
電源周波数耐電圧(1min)	42 (相からアース、相から相)、48 (遮断)
雷インパルス耐電圧（ピーク）	75 (相からアース、相から相)、85 (遮断)
部分放電	≤5
機械的寿命	10000
相ごとのメインループ抵抗	≤110
接点間隔	9±1
接触圧オーバートラベル	3±0、5
接触最終圧力	1800±100N
三相開放（異相）	≤1
接点閉鎖バウンス時間	≤2
閉店時間	≤70
開館時間	≤60
平均開口速度	1.1+0.2
平均閉速度	0.8+0.2
定格短絡電流遮断回数	30
