アモルファス合金配電変圧器とは何ですか?

アモルファス合金配電変圧器とは、簡単に言うと、コア材料に従来の珪素鋼板の代わりに「アモルファス合金」を使用した配電変圧器です。その中心的な目標は 1 つだけです。それは、変圧器自体の電力損失を大幅に削減することです。

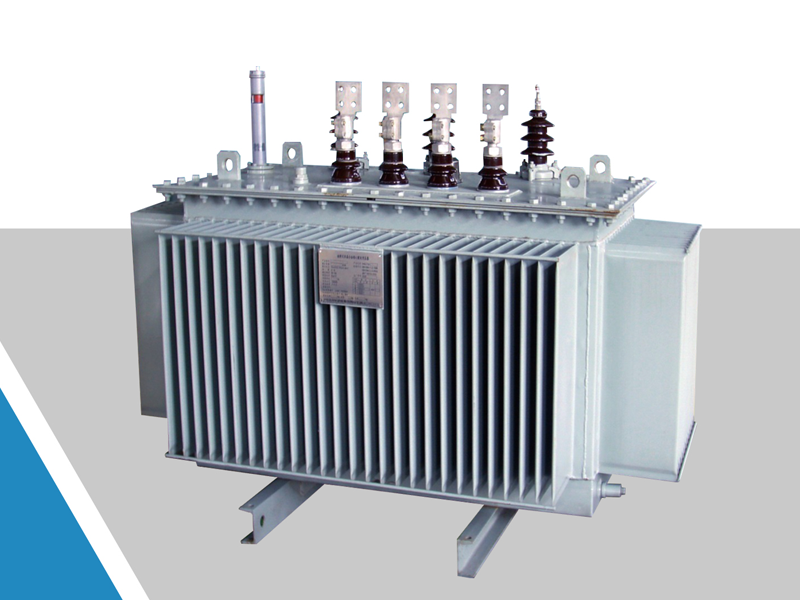

(画像をクリックするとアモルファス合金配電変圧器が表示されます)

I. まず、なぜ変圧器に損失があるのか​​を理解する

配電変圧器の機能は、10 kV の高圧電力を家庭用の 220 ボルトの低圧電力に変換することです。このプロセス自体にもエネルギー損失があり、主に次の 2 つのカテゴリに分類されます。

• 銅損：コイルに電流が流れる際の発熱による損失で、負荷の大きさに関係します。
• 鉄損（無負荷損失）：トランスに通電している限り、鉄心は磁化と減磁を繰り返し、その過程でエネルギーを消費します。鉄損は 24 時間途切れることがありません

従来の変圧器は珪素鋼板を鉄心は磁化時に大きな抵抗が必要なため、鉄損が高くなります。この問題を解決するのがアモルファス合金材料の登場です。

II.アモルファス合金とはどんな材質ですか？

アモルファス合金とは、原子が無秩序に配列した金属材料です。

通常の金属（ケイ素鋼など）の原子は、レンガをきれいに積み上げたように規則的に配置されています。これを「結晶」といいます。アモルファス合金の製造中、溶融金属は毎秒約 100 万℃の冷却速度で急速に凝固します。原子は秩序正しく配置される前に「凍結」され、ガラスに似た無秩序な構造が形成されます。

この無秩序な構造によってもたらされる特性は、磁化が非常に容易であり、ヒステリシス損失が非常に低いということです。

Ⅲ．主な利点: 優れた省エネと環境保護の利点

アモルファス合金配電変圧器が多くの注目を集めている主な理由は、その破壊的な省エネ性能にあります。従来のケイ素鋼変圧器と比較して、その利点は主に次の側面に反映されます。

1. 極めて低い無負荷損失：アモルファス合金材料の極めて高い着磁・消磁効率により、従来の珪素鋼板変圧器と比較して鉄損（無負荷損失）が70～80％と大幅に低減され、無負荷電流も約85％低減されます。これは、変圧器が通電されていても負荷がかかっていない場合、変圧器自体の電力はほとんど消費されないことを意味します。

2. 環境への大きなメリット: 損失の削減は、発電需要と温室効果ガス排出量の削減に直接つながります。試算によると、アモルファス合金変圧器が中国やインドなどの大きな発展途上国の配電網に全面的に適用されれば、年間25～30テラワット時（TWh）の電力が節約でき、二酸化炭素排出量は2,000～3,000万トン削減できるという。

3. 高い安全性と信頼性：アモルファス合金変圧器は通常、完全密閉構造と波形油タンク設計を採用しており、メンテナンスフリーであるだけでなく、耐短絡性にも優れています。その絶縁材料は優れた耐熱性と低い動作温度上昇を備えており、絶縁劣化を効果的に遅らせます。その耐用年数は通常 20 年以上に達します。また、乾式アモルファス合金変圧器は不燃性、防爆性があり、有毒ガスも発生せず、安全性が非常に高いです。

IV.構造的特徴と製造工程

アモルファス合金材料の性能を最大限に発揮するために、アモルファス合金変圧器には設計と製造において次のような独自の特徴もあります。

特殊な鉄心構造：アモルファス合金の帯は非常に薄く（厚さはわずか約0.03mm）、硬度が高く、珪素鋼板と同様に切断が困難です。したがって、そのコアは通常、3 相 5 列のレイアウトを形成するように並列された 4 つの別々のコアフレームで構成され、材料の磁気特性へのせん断損傷を軽減するためにローリングプロセスが採用されています。

応力感受性と焼きなまし処理: アモルファス合金は機械的応力に非常に敏感であり、応力によって損失が急激に増加します。そのため、構造設計上、鉄心が主要な荷重負担部分となることを避け、鉄心は圧延後に厳密な焼鈍を行って内部応力を除去し、低損失特性を回復する必要があります。

長方形断面巻線：コアフレームの形状に合わせるために、巻線は通常、断面が長方形の二層または多層の長方形層構造を採用し、全体の設計をよりコンパクトにします。

V. それはどのように機能しますか?

動作原理はすべての変圧器と同じ、電磁誘導です。高圧コイルと低圧コイルは同じ鉄心に巻かれており、交流磁界により電圧変換が行われます。

唯一の違いはコアの材質です。アモルファス合金鉄心は、非常に薄い（厚さ約0.025～0.03mm）アモルファスストリップの層で構成されています。これらのストリップは通常幅約 170 mm で、平らなリングのような形状です。

磁化抵抗が極めて小さいため、長時間無負荷運転しても鉄心自体の電力消費はほとんどありません。

VI.主にどこで使用されますか?

24 時間の電力供給が必要で、負荷率が高くなく不安定でない場所では、アモルファス合金変圧器が非常に適しています。

• 都市部と農村部の配電ネットワーク: 農村部では電力負荷が小さく、無負荷時間が長いため、省エネ効果が最も顕著です。
• 住宅地：夜間の低消費電力時間帯に変圧器が長時間軽負荷状態となる
• データセンターと通信基地局: 一年中稼働しており、電気料金の影響を非常に受けやすい
• 新エネルギーステーション: 太陽光発電と風力発電の発電時間は不連続で、変圧器の負荷が軽いことがよくあります。
• 地下鉄、空港、病院: 継続的な電力供給が必要であり、エネルギー消費に関して厳しい要件があります。

VII.まとめ

アモルファス合金配電変圧器は、磁化しやすい特殊な金属材料をコアとして使用し、待機時に変圧器が「盗む」電力を少なくできる省エネ配電機器です。初期購入費は高くなりますが、毎日電力を節約するため、数年で元が取れ、10年以上は純利益が続きます。
