小型残留電流遮断器

小型残留電流サーキットブレーカー Ceho は、回路内に漏電がある場合に電気回路を検出して遮断できる一種の電気安全装置を提供します。また、この機能では、感電、火災の危険、またはライン障害、絶縁不良、または充電部との偶発的な接触によって引き起こされるその他の危険から人や機器を保護することができます。

この積はキルヒホッフの電流法則に基づいて動作します。これは、ノードに流入する合計電流がノードから流出する合計電流に等しいことを意味します。通常の回路では、活電流と中性電流は平衡しています。しかし、故障が発生すると、電流の一部がアースに流れます。RCCB はこの不均衡を検出し、迅速に反応してトリップして回路を開きます。

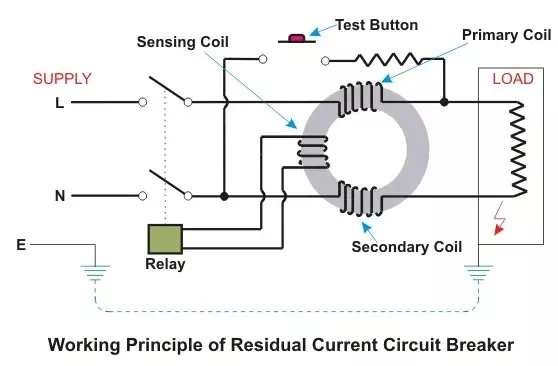

内部には、ライブコイル、ニュートラルコイル、誘導コイルの 3 つのコイルを備えたトロイダルトランスがあります。電流のバランスがとれている場合、ライブコイルとニュートラルコイルは等しい逆向きの磁束を生成します。逆に、不平衡時には残留磁束が発生するため、誘導コイルに誘導された電圧によりリレーが作動し、残留電流動作遮断器の接点が開き、回路が完了します。

当社製品のポイント

・小型残留電流遮断器：回路内に漏れ電流が発生した場合に、これを検知して回路を遮断する安全装置です。

・動作原理：キルヒホッフの現行法則は、前述したように、ライブとニュートラルの間の不均衡を検出し、危険を回避するためにトリップします。

·タイプ：RCCBは、さまざまな漏れ電流や用途に適したAC、A、B、Fタイプに分けることができます。必要に応じて、選択のアドバイスについてお問い合わせください。負荷の種類、定格残留動作電流（I詳細n）、定格電流（In）、回路に必要な極数を十分に検討し、判断して推奨するのに役立ちます。

·利点: RCCB は、感電と火災に対して必要な保護を提供し、さまざまなタイプの電流と負荷をサポートし、設置とメンテナンスが簡単です。

ミニチュア残留電流サーキットブレーカーには、小さな漏れ電流を生成して機能をチェックするテストボタンが付いています。ボタンを押すと、負荷側の活線がゼロラインコイルをバイパスして電源のゼロラインに接続され、電流がアンバランスになり、正常であればトリップが発生します。トリップがない場合は、RCCB の故障または配線エラーである可能性があり、修理または交換が必要です。

製品タイプ

以前、さまざまなタイプの小型残留電流遮断器について説明しました。 Ceho では、便利に選択できるように詳しくご紹介します。

●ACタイプ：純粋な交流のみに反応します。直流電流や脈流を発生しない電子機器やインバータなどの汎用用途に使用したい場合にお選びください。

●タイプA：ACおよび脈動DCに応答。コンピューター、テレビ、LED照明など、整流またはチョップされた電流を生成する電子機器があり、使用に適しています。

●タイプB：AC、脈動DC、滑らかなDCに応答します。スムーズな DC 電力を生成して使用するデバイスがあり、ソーラー インバーター、バッテリー充電器、電気自動車の協力がより一般的であることが示唆されています。

●タイプF：AC、脈動DC、平滑DC、1kHzまでの高周波ACに対応します。高周波電流を発生させる周波数変換器、電磁調理器、調光器などに適しています。
