電力網システムにおける「エネルギー変換器」と技術の進化

現代の電力システムには、発電側と消費側を結び、精密な電磁誘導により電圧レベルの変換を実現し、長距離伝送時の電力損失を低減し、産業生産や住民生活の多様な電力需要に応える「エネルギーハブ」のような欠かせない機器があります。このタイプの機器は電源変圧器と呼ばれます。大規模発電所の昇圧変圧器から都市部の変電所の配電変圧器、さらには工場の専用変圧器に至るまで、送配電の一連の流れを貫き、社会のエネルギー供給を支える中核機器です。

I. 電力変圧器の中核原理: 電磁誘導の「エネルギーマジック」

の作業基盤電源変圧器19世紀にファラデーによって発見された電磁誘導の法則に由来します。コアロジックは、「電気が磁気を発生し、磁気が電気を発生する」というエネルギー変換プロセスとして要約できます。トランスの一次巻線（入力端）が交流電源に接続されると、電流によって鉄心に交流磁界が発生します。この磁界が二次巻線（出力端子）を通過すると、二次側に相応の起電力が誘起され、最終的に一次側の電圧に比例した交流が出力されます。

このプロセスにおいて、電圧変換の鍵となるのは、1次巻線と2次巻線の巻数比です。電磁誘導の原理により、一次側電圧（U₁）と二次側電圧（U₂）の比は、一次側巻数（N₁）と二次側巻数（N₂）の比、つまりU₁/U₂=N₁/N₂となります。たとえば、発電所の出力電圧は通常 10 ～ 25kV です。長距離送電を実現するには（線路損失を減らすには電圧を上げる必要があります）、昇圧変圧器は「多巻二次巻線」を通じて電圧を110kV、220kV、さらには1000kVまで昇圧します。電気が都市や需要家に送られる際、配電変圧器は「少ない巻数の二次巻線」によって高電圧を10kV（産業用）または220V/380V（家庭用・商業用）に降圧し、「発電～送電～配電」の電圧整合を完了します。

理想的な状態では、変圧器の入力電力と出力電力は等しい（コア損失と巻線抵抗損失を無視）ため、電圧と電流は反比例の関係にあることに注意してください。電圧が増加すると電流は減少し（線路の熱損失が減少し）、電圧が減少すると電流は増加します（端末機器の電流需要を満たす）。この特性こそが効率的な動力伝達の鍵となります。

いいですね。コア構造: 4 つの主要コンポーネントの相乗効果

電源トランスの性能は、その 4 つのコアコンポーネントの設計と製造レベルに依存し、それらが総合的に機器の効率、安定性、耐用年数を決定します。

1. コア: 磁場の「経路伝達体」

コアはトランスの磁気回路の核です。その機能は、交流磁界が集中的に通過するように誘導し、磁界の漏洩 (つまり、「磁気損失」) を減らすことです。交流磁場中でコアによって発生する渦電流損失（コア内の電流の循環によって引き起こされる熱損失）を減らすために、現代の変圧器コアは通常、高ケイ素鋼板を積層して作られています。ケイ素鋼板の厚さはわずか0.3〜0.5mmで、その表面は渦電流の流路を効果的に遮断できる絶縁コーティングで覆われています。コアの構造設計（積層方法や接合方法など）は、磁気損失の大きさに直接影響します。現在主流の「段付き接合」や「傾斜接合」技術により、鉄損を極めて低く抑えることが可能となっています。

2. 巻線：電気エネルギー変換のための「コアコイル」

巻線（一般的に「コイル」として知られています）は変圧器の回路部分であり、一次巻線（電源に接続）と二次巻線（負荷に接続）に分かれています。通常、銅線またはアルミニウム線が巻かれています（銅線は導電性が高く、損失が低いため、大容量の変圧器によく使用されます）。巻線の巻き付けプロセスでは、ワイヤの配置密度、絶縁体の厚さ、放熱チャネルを厳密に制御する必要があります。電線の外層に巻かれた絶縁紙または絶縁ワニスは、高電圧下での絶縁破壊試験に耐える必要があります（通常、絶縁グレードは、さまざまな温度抵抗の上限に対応して、クラス A、クラス B、またはクラス H に達する必要があります）。一方、巻線の構造では、動作中に発生する熱を適時に放散できるように、オイルチャネルまたは空気チャネルを確保する必要があります。

3. 燃料タンクと冷却システム：機器の「放熱保証」

変圧器が動作すると、コアと巻線で損失が発生し、それらが熱に変換されます。温度が高すぎると、絶縁体の劣化が促進され、故障の原因になることもあります。したがって、機器の安全性を確保する鍵となるのが油タンクと冷却システムであり、油タンク内には変圧器油（絶縁機能と放熱機能を併せ持つ）が満たされており、油の自然対流または強制循環により熱をタンク壁に伝えます。通常、燃料タンクの外部にはヒートシンク（または放熱チューブ）が取り付けられており、空気との接触面積を増やして放熱を促進します。大容量変圧器（50MVA以上など）には、強制油循環冷却装置（OFAF）や強制油循環直接冷却装置（ODAF）も装備されています。オイルポンプとファンの協調効果により、放熱効率がさらに向上します。

4. 絶縁および保護装置: 機器の「安全バリア」

巻線の巻間絶縁に加えて、トランスまた、複数の絶縁および保護コンポーネントを装備する必要があります。

絶縁ブッシュ：油タンク内から巻線の引き出し線を引き出すために使用され、高電圧や大気条件に耐える必要があります。通常、磁器または複合絶縁材料（エポキシ樹脂など）で作られています。

圧力逃がし弁：燃料タンクの故障（ショートなど）により燃料タンク内に多量のガスが発生し、圧力が急激に上昇した場合、自動的に弁が開いて圧力を逃がし、燃料タンクの爆発を防止します。

ガスリレー：油タンクと油保管庫の間のパイプラインに設置され、変圧器内部で軽微な故障（微量ガス発生）や重篤な故障（油流影響）が発生した場合、警報信号を発したり、電源を直接遮断して故障の拡大を防ぎます。

温度計：燃料タンク内の油温をリアルタイムで監視します。温度が設定されたしきい値を超えると、過熱による機器の損傷を防ぐためにアラームが発行されます。

Ⅲ．種類と用途：さまざまなシーンに合わせた「エネルギーカスタマイズソリューション」

電圧レベル、容量、冷却方法または用途の違いに応じて、電源変圧器はさまざまなタイプに分類され、電力システムのさまざまなリンクに適応できます。

電圧レベル別：「発電～送電～配電」のチェーン全体をカバー

昇圧変圧器: 発電所に設置され、発電機の低電圧 (10 ～ 25 kV) 出力を長距離送電用の高電圧 (110 kV ～ 1000 kV) に昇圧します。通常の容量は 100 ～ 1000 MVA です。

降圧変圧器：「主系統降圧」（220kVから110kVなど）と「配電網降圧」（110kVから10kV、10kVから0.4kVなど）に分類されます。前者は地域の送電網の電力供給に使用され、後者は産業ユーザーまたは住宅地域に直接供給されます。

超高圧変圧器：電圧レベルが750kV以上（中国の1000kV超高圧変圧器など）、超高圧送電プロジェクト（「東西送電」など）の中核機器であり、非常に高い電圧と電流に耐える必要があり、製造プロセスが非常に困難です。

2. 冷却方法による分類: さまざまな容量と環境要件に適応

油入変圧器：変圧器油を冷却媒体として使用するため、成熟した構造で比較的低コストであり、屋外変電所や大容量シナリオに適しています（市場全体の80％以上を占めています）。

乾式変圧器: 冷却媒体として空気または窒素を使用し、高い絶縁グレード (通常は H クラス) と優れた耐火性を備えています。これらは、高層ビル、地下鉄、病院、および防火要件の高いその他の場所に適しており、その容量はほとんどが 20MVA 未満です。

3. 用途別分類：特殊な電力需要に対応

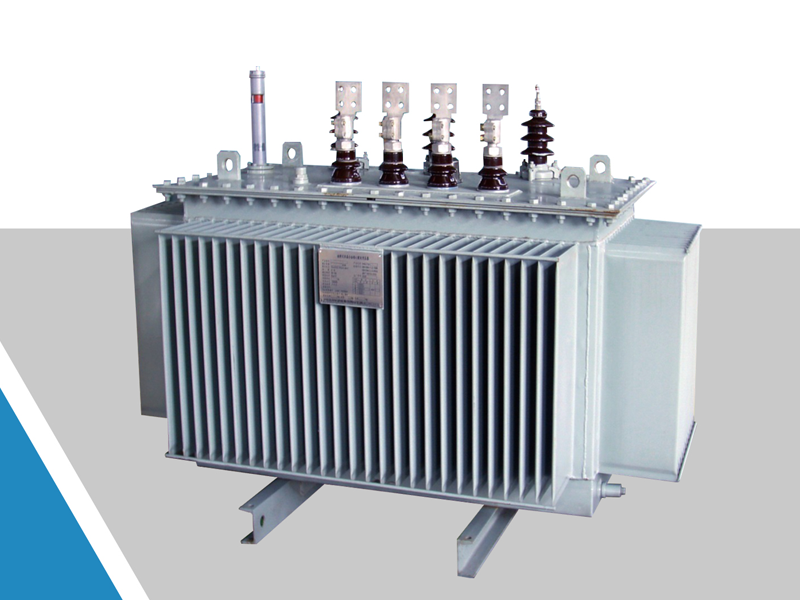

配電変圧器: 最も一般的なタイプで、10kV の高圧を 0.4kV の低圧に降圧し、住宅や店舗などに供給するために使用され、容量は主に 50 ～ 1600kVA の範囲です。

整流変圧器: 産業用整流装置 (電解アルミニウム、電気メッキなど) で使用され、交流を直流に変換し、非線形負荷の高調波の影響に適応する必要があります。

電炉用変圧器：工業用電気炉（電気炉や誘導炉など）用に特別に設計されており、低電圧、大電流を出力し、強力な過負荷容量が必要です。

単巻変圧器: 一次巻線と二次巻線がコイルの一部を共有しており、サイズが小さく、損失が低くなります。これは、高電圧送電システム (500kV システムの接続変圧器など) の電圧調整によく使用されます。

Iv.運用保守と技術動向：「安定稼働」から「インテリジェントアップグレード」へ

設計寿命は、電源変圧器耐用年数は通常 20 ～ 30 年ですが、実際の耐用年数は運用とメンテナンスのレベルによって異なります。日常のメンテナンスの中心は「故障を防ぐ」ことであり、主に次のようなものがあります。

油品質監視：変圧器油の誘電損失、絶縁破壊電圧、含水率を定期的に検査し、油品質の劣化や絶縁性能の低下を防ぎます。

絶縁試験：絶縁抵抗試験、誘電損失試験などにより、巻線とコア間の絶縁状態を評価します。

温度監視: オイル温度と巻線温度をリアルタイムで追跡し、過負荷動作を防ぎます。

状態基準保全：オンライン監視技術（油中溶存ガスオンライン監視、オンライン部分放電監視など）により、装置の状態をリアルタイムに把握し、従来の「定期保守」に代わってダウンタイムを削減します。

新エネルギー源（風力、太陽光発電）の大規模系統接続とスマートグリッドの構築に伴い、変圧器技術は主に3つの方向に進化しています。

高効率と省エネ：高磁性誘導ケイ素鋼板、低損失導体の採用、コア構造の最適化により、無負荷損失と負荷損失がさらに低減され、「デュアルカーボン」目標に基づくエネルギー効率要件を満たします（たとえば、中国の新しい国家規格 GB 20052-2022 では、変圧器のエネルギー効率グレードに対するより高い要件が提示されています）。

インテリジェントなアップグレード: センサー、IoT モジュール、エッジ コンピューティング機能を統合することで、機器の状態をリアルタイムに認識し、障害の早期警告とリモート制御を可能にします。たとえば、AI アルゴリズムによって絶縁劣化の傾向を予測し、事前にメンテナンスのスケジュールを設定します。

新エネルギーへの対応：新エネルギー発電の変動性や断続性に対応し、広い電圧調整範囲と高い高調波耐性を備えた「新エネルギー専用変圧器」を開発。同時に、分散型太陽光発電およびエネルギー貯蔵発電所の柔軟なアクセス要件を満たすモジュール設計を検討します。
