MNS低圧引出開閉器とは

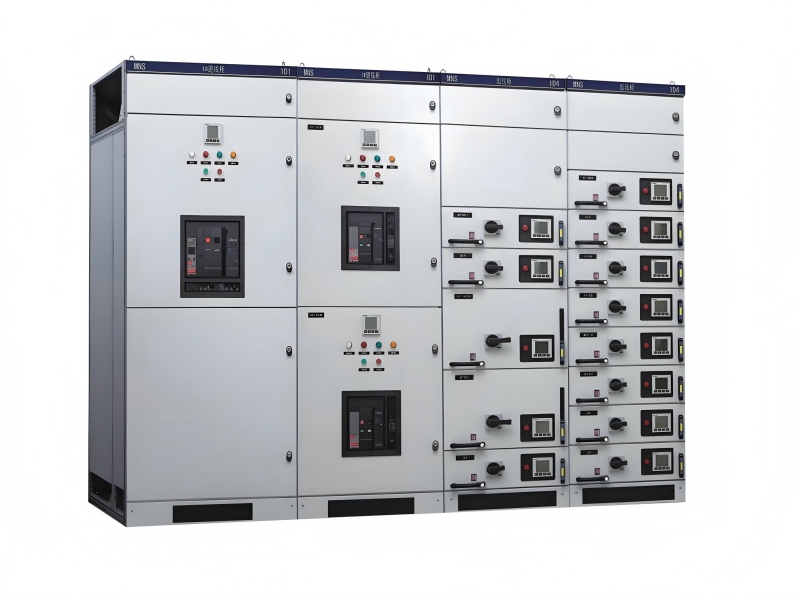

MNS 低圧引出開閉装置

MNS 低圧引出開閉装置は、低圧配電システム用に特別に設計されたモジュラス複合デバイスで、AC 周波数 50 ～ 60 Hz、定格動作電圧 660 V 以下の電力ネットワークに適用できます。

そのコア構造は 25mm モジュラス C 形鋼フレームで組み立てられており、引き出しユニットの 3 ポジション設計 (接続/テスト/分離) を特徴としており、メインユニット 1 ～ 3 とサブユニット 1/4 および 1/2 の混合構成をサポートしています。キャビネットの有効設置高さの合計は1800mmに達します。この機器の水平バスバーの最大定格電流は 5000A に達し、垂直バスバーの耐電流は 900A ～ 1600A であり、保護等級は IP30 ～ IP54 規格をカバーしています。

その適用シナリオには、発電所、工業および鉱山企業、地方自治体の建設などの従来の環境が含まれます。特別な処理を施した後、海洋石油プラットフォームや原子力発電所などの極限環境でも使用できます。

目次

1. コア構造

2. 技術的特徴

3. 環境適応性

4. 代表的な用途

5. 革新的なデザイン

6. 品質管理

1.コア構造（モジュール式、モジュラスE=25mm）

1.1 キャビネットフレーム

- 材質: 25 mm モジュラス穴を備えた冷間圧延鋼 C 型プロファイル、亜鉛メッキおよび粉末スプレーにより、優れた耐腐食性能と信頼性の高い接地を実現します。

●共通寸法：高さ2200mm、幅400/600/800mm、奥行き800/1000mm。

- パーティション設計: 独立した機能コンパートメント、バスバーコンパートメント、ケーブルコンパートメント、各エリア間を安全に分離。

1.2 機能ユニット（コア引出しタイプ）

(1) PCユニット(パワーセル、受電/バスカプラ/大電流フィーダ)

・固定形または引出形の構成を採用し、Emaxなどの大電流用途に対応したサーキットブレーカを装備しています。

- 設置位置: キャビネットの上部または後部、遮断容量の高い主母線に接続します。

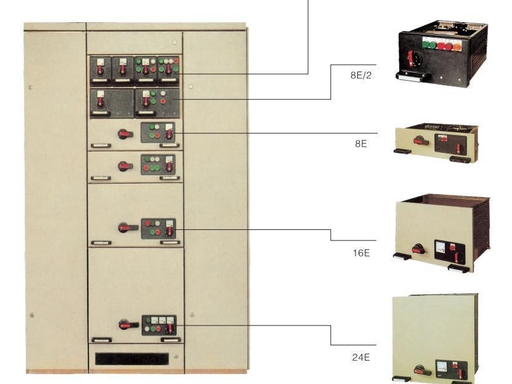

(2) MCCユニット（モーターコントロールセンター、引き出し式コンセント）

- 標準引き出しサイズ: 高さ 100/150/200mm (4E/6E/8E)。

・機能：モーター制御（ダイレクトスタート／スターデルタスタート／ソフトスタート）、給電、照明、制御回路。

- 3 つの動作位置: 動作 (接続)、テスト (分離)、引き出し (電源オフ)、誤操作を防止するための機械的インターロックが装備されています。

(3) 補償単位

- 無効電力補償と高調波抑制のためにコンデンサとリアクトルのセットを取り付けます。

(4) 計量ユニット

・PT、CT、電力計を搭載し、電力量計測と運転監視を実現します。

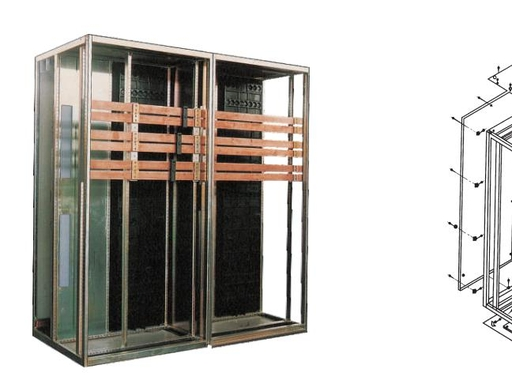

1.3 バスバーシステム

- メインバスバー: TMY 銅バー、配電用の絶縁サポートを備えて水平に配置されています。

- 配電バスバー: 垂直に配置され、プラグイン接続を通じて引き出しに接続されており、信頼性の高い接触性能を実現します。

- 接地システム: キャビネット本体、フレーム、引き出しを完全に接地し、継続的な保護性能を確保します。

1.4 保護と安全性

- 保護等級: 標準 IP30、感電防止および異物防止のためカスタマイズ可能な IP40/IP54。

- インターロック装置: 3 位置引出しの機械的インターロック、サーキットブレーカーと断路器の間のインターロック、およびドアとサーキットブレーカーのインターロック。

- 絶縁構造: アーク防止と偶発的な接触保護のための高強度難燃性エンジニアリングプラスチックパーティション。

2. 技術的特徴

ABBテクノロジーに基づいた最適化された設計により、モジュール化によるさまざまなコンポーネントの組み立てを実現します。ドロワユニットにはメカニカルインターロック装置を搭載しており、素早い抜き差しをサポートします。主回路プラグインは、優れた短時間耐量と高い遮断容量を備え、優れた動的安定性と熱安定性を備えています。柔軟な電気方式により、ほとんどの配電シナリオに対応できます。

キャビネットは冷間圧延鋼板とアルミメッキ亜鉛板の二重防食処理を施した厚肉Cプロファイルスケルトン構造を採用。内部の機能領域には、水平バスバー コンパートメント、電気部品コンパートメント、およびケーブル コンパートメントが含まれており、難燃性エンジニアリング プラスチック プレートによって物理的に隔離されています。標準キャビネットは、完全なモジュラー混合構成と強力なシーン適応性を備えています。

3. 環境適応性

従来の動作温度範囲は、周囲温度が+40℃以下、-5℃以上、24時間以内の平均温度が+35℃以下です。湿度条件に関しては、最高温度+40℃では相対湿度が50%を超えてはならず、+20℃では最大90%に達することがあります。

デュアルモード放熱システムは特殊な環境向けに構成されています。空冷モードは可動放熱板と活性炭吸着ネットを採用し、水冷モードは循環放熱用のコイル状水管を採用しています。湿度センサーに応じて運転モードを自動で切り替えることができます。

4. 代表的な用途

発電分野においては、大出力モータを制御するパワーセンターキャビネットとして従来の直列遮断器を搭載した装置です。変電所用途では、安定した連続通電性能を発揮する垂直母線を二層構造設計を採用しています。石油化学産業のシナリオでは、IP54 保護等級のキャビネットが選択され、バスバー コンパートメントは酸およびアルカリ耐性塗料でコーティングされています。

2024 年に発売された改良された特許取得済みモデルには、電動伸縮ロッド同期制御ドロワーと回転フィルター スクリーン構造が追加されており、発電、送電、配電のシナリオにおける運用効率と信頼性が向上します。

5. 革新的なデザイン

Jiangsu Linmai Electric の 2024 年の実用新案特許 (CN215221413U) は、電動伸縮ロッドが 3 つのグループの固定プレートの同期動作を制御することで、複数の引き出しのリンク動作を実現します。

2024 年の山東定盛の発明特許 (CN114665407A) には防湿性能設計が含まれています。モジュール式引き出し構造、デュアルモード放熱システム、湿度誘導トリガー機構により、湿気の多い環境での適応性が向上します。キャビネット上部のバッフルと貯水タンクの連動装置により雨水の逆流を効果的に防止し、下部のフローガイド構造により排水効率が向上します。

6. 品質管理

この製品は CCC 認証を取得しており、生産プロセスで GB7251.1-2005 規格を実装しています。工場テストには 2500V/1 分間の絶縁耐力テストが含まれます。

輸送仕様では、1 回の出荷数量は 4 ユニット以下に制限されており、吊り上げ垂直偏差は 15 度未満となります。試運転中、接点の接触抵抗が適切であることを確認するために、3 回を超える引き出しの差し込みテストが必要です。

まとめ

MNS スイッチギヤは、モジュール設計、引き出し構造、高い安全性、便利なメンテナンス、インテリジェントな拡張性を備えたハイエンドの低電圧完全機器です。信頼性の高い構造、安定した電力供給、柔軟なメンテナンスを特徴とするこの製品は、産業プロジェクトや主要な建設プロジェクトにおける低電圧配電システムの主流機器として好まれています。
